TP/TD Détection et extraction de panneaux de signalisation routière

publié le 22 juin 2025 par Olivier TOURVIEILLE

Contenu principal

Description

Contexte

Réalisation d'un algorithme qui permet d’identifier, d’extraire et de redimensionner des panneaux de circulation à partir de photos prises dans la circulation routière

Cadre de cette activité

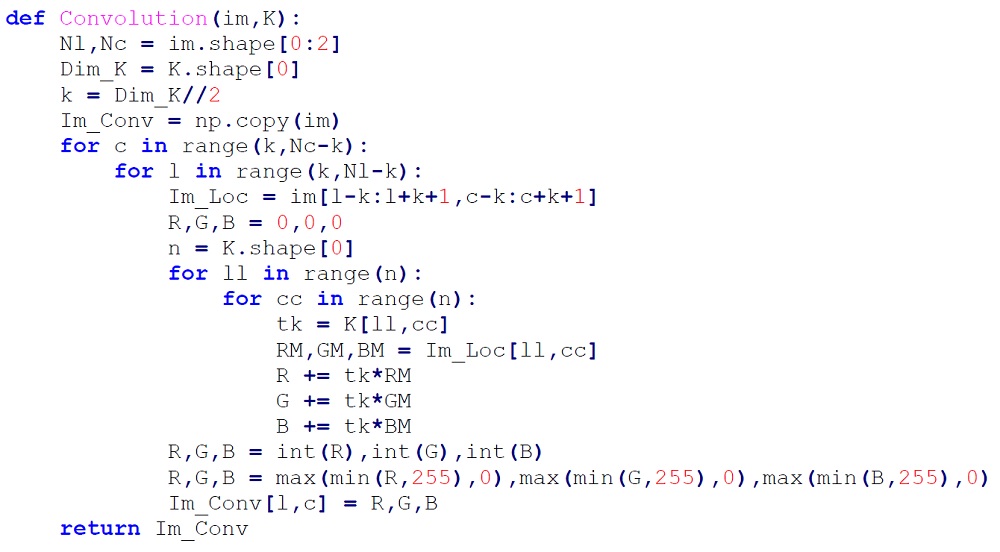

Objectifs : Manipuler les images, appliquer une convolution et des algorithmes d’agrandissement/réduction, dans le contexte d’actualité de conduite autonome

Matière : Informatique du Tronc Commun

Niveau : CPGE SUP : MPSI-PCSI-PTSI

Activité : Organisé pour être un sujet de DS avec document réponse d’une durée d’environ 3h, mais peut être réalisé en TP/TD d’informatique

Séquence : Chapitre sur les « Matrices de pixels » = Images

Matériel : Ordinateur avec logiciel de programmation en langage Python (ex : Pyzo+Anaconda). Modules numpy et matplotlib impératifs

Compétences du programme spécifiques aux images (les compétences des chapitres précédents sont considérées acquises) : Matrices de pixels et images

(Algorithmes de rotation, de réduction ou d'agrandissement - Modification d'une image par convolution : flou, détection de contour... - Les images servent de support à la présentation de manipulations de tableuax à deux dimensions)

Ressources mises à disposition

- Sujet + Document réponse vierge

- Code corrigé + images obtenues

- Corrigé PDF sous la forme du document réponse proposé

- Cours + Résumé « Matrices de pixels et images »

- Articles des Ponts et IFSTTAR cités dans ce sujet

- Check Fichiers

Remarques

- Ce sujet permet de comprendre toute la démarche, d’une photo quelconque à l’obtention d’un panneau cerclé de rouge extrait en couleurs et recardé. Les algorithmes sont d’un niveau simple à intermédiaire.

- Tous les algorithmes sont détaillés, pas de « boîtes noires », ce qui est appréciable quand on veut comprendre tout le processus.

- Pour aller plus loin, on peut partir sur l’identification automatique des panneau par intelligence artificielle, sujet proposé dans le cadre d’une autre activité sur éduscol STI.

- Il y a régulièrement des problèmes de chemins de fichiers, les élèves ayant du mal à comprendre tout ce qui est derrière. Je vous propose donc une « Check Fichiers » permettant de s’en sortir rapidement sur les erreurs « FileNotFoundError: [Errno 2] No such file or directory: 'test.txt' »

Savoirs, compétences et CI

Compétences visées:
