Prototypage FPGA : mini projet Console DMX

Traitement de trames DMX par FPGA

Objectif du projet

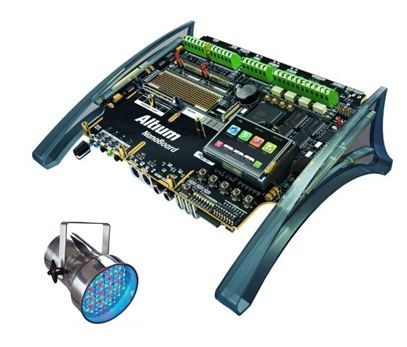

• Réaliser l’acquisition et le traitement de consignes pour générer une trame DMX par un FPGA implanté sur une carte Nanoboard 3000

Support d'étude

• console DMX portable de régie lumière pilotant des projecteurs à Led

Durée du projet

6 séances de 4h

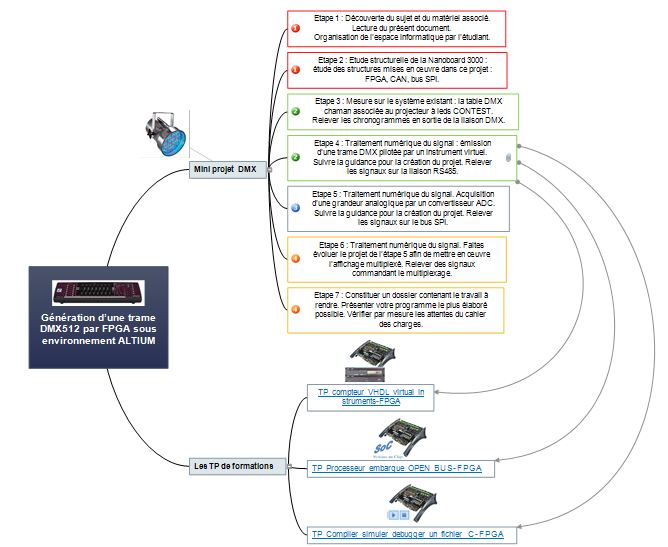

Activités proposées

1. Etude structurelle de la Nanoboard 3000 : étude des structures mises en œuvre dans ce projet : FPGA, CAN, bus SPI.

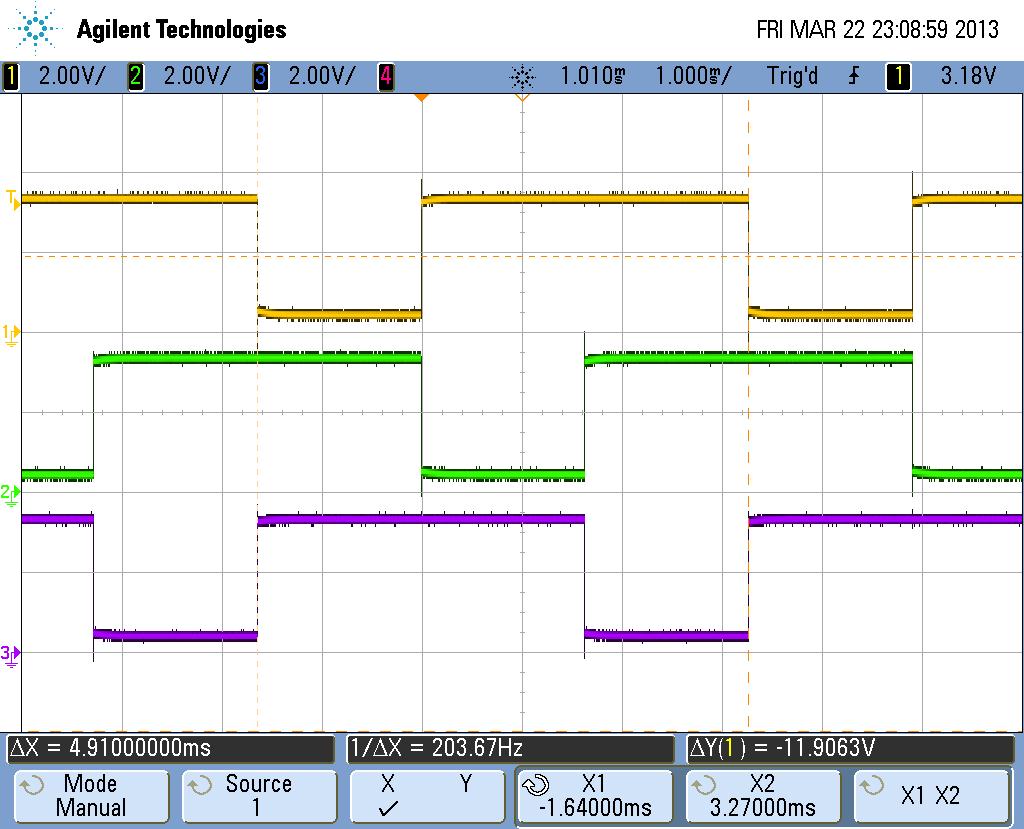

2. Mesure sur le système existant : la table DMX chaman associée au projecteur à leds CONTEST. Relever les chronogrammes en sortie de la liaison DMX.
3. Traitement numérique du signal : émission d’une trame DMX pilotée par un instrument virtuel. Création du projet. Relever les signaux sur la liaison RS485.
4. Traitement numérique du signal. Acquisition d’une grandeur analogique par un convertisseur ADC. Création du projet. Relever les signaux sur le bus SPI.

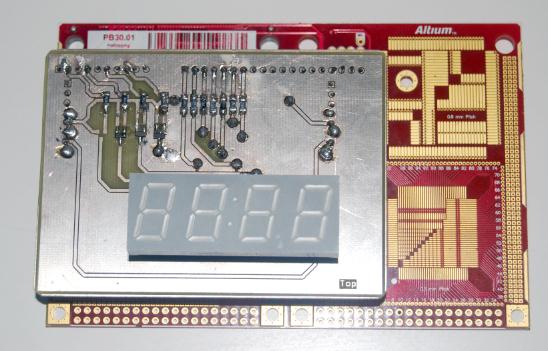

5. Traitement numérique du signal. Faites évoluer le projet de l’étape 4 afin de mettre en œuvre l’affichage multiplexé. Relever des signaux commandant le multiplexage.
6. Constituer un dossier contenant le travail à rendre. Présenter un programme le plus élaboré possible. Vérifier par mesure les attentes du cahier des charges.

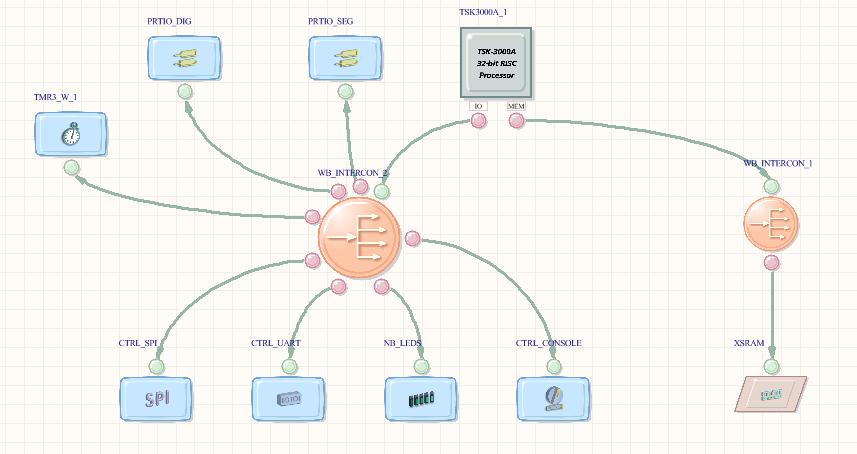

Mots clés : FPGA, Schéma Open Bus, Intellectual Property
