Conception du dossier électrique d’une installation domestique avec le logiciel XL pro Legrand

Conception du dossier électrique d’une installation domestique avec le logiciel XL pro Legrand.

Principe :

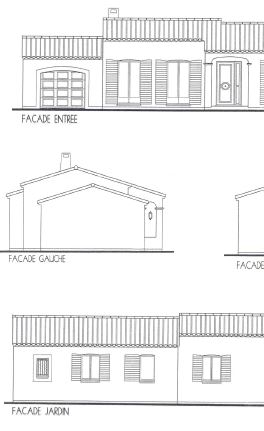

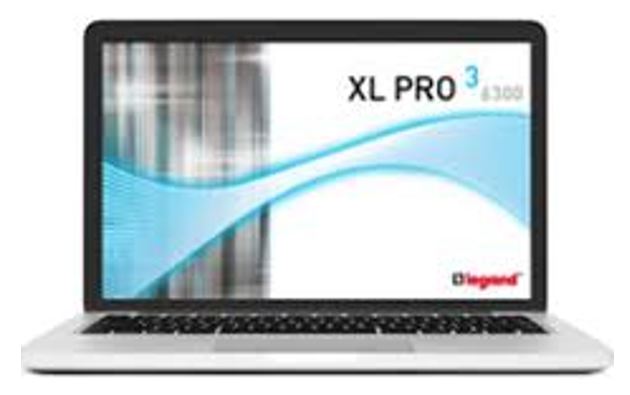

Cette activité de 4h proposée en classe de première MELEC permet à partir d’un cahier des charges, d’établir le dossier électrique d’une installation domestique (Plan unifilaire de l’installation, implantation du matériel, choix de l’armoire, étiquettes...). Pour atteindre cet objectif nous utilisons un logiciel gratuit (téléchargeable à tous) qu’il faudra apprendre à utiliser. Ce logiciel (XL pro Legrand) nous permettra d’éditer le dossier ainsi finalisé.

Les ressources élaborées permettent aux élèves de découvrir les matériels utilisés dans une installation domestique.

Contexte de l’étude :

Vous êtes technicien au sein d’une entreprise d’électricité, vous devez intervenez chez un particulier. Cette activité permettra à l’élève de préparer l’intervention et de  réaliser le dossier électrique final (plans unifilaires d’installation et étiquettes).  Il est indispensable d’avoir des prérequis dans le domaine de l’électricité bâtiment (lecture de plan, schématique,  ….)

Contenu de la ressource :

La ressource proposée se compose :

• D’un document de travail au format word et au format pdf.
• D’Un cahier des charges
• De La ressource d’utilisation du logiciel.
• D’Un élément de correction (fichier XL pro et dossier exporté en PDF)
