Bim - Implantation d'un échangeur à plaques pour FreeCooling Industriel sur Autocad MEP

publié le 11 Mar 2016 par Emmanuel HOLTZ

Contenu principal

Description

Cette ressource se compose des documents élèves, de vidéos explicatives des manipulations à exécuter sur le logiciel ainsi que des fichiers .dwg nécessaires à la réalisation des différentes activités.

Les objectifs de cette ressource sont:

de vous sensibiliser au Bim (Building Information Modeling) par des activités de conception automatisée de canalisations et de leurs équipements
d'afficher et de vérifier les sens de flux sur ces canalisations

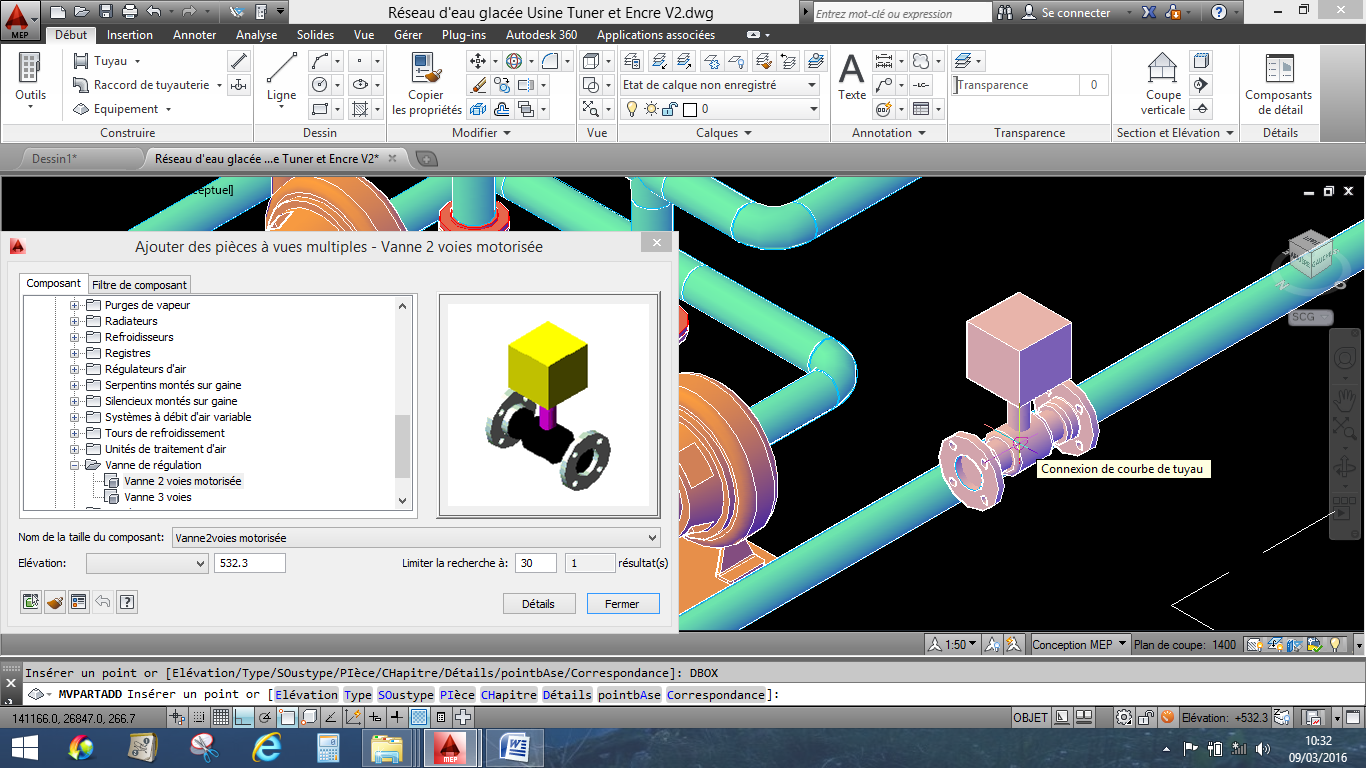

de créer un équipement insérable de type pièces à vues multiples dans Autocad MEP (générer son propre contenu MEP)
d'insérer un échangeur FreeCooling en Industriel sur groupe d'eau glacée

Fichiers et liens

7103-implantation-echangeur-plaques-pour-freecooling-industriel.docx

Implantation d'un échangeur à plaques pour FreeCooling Industriel

Générer des vues multiples de l'échangeur 550Kw

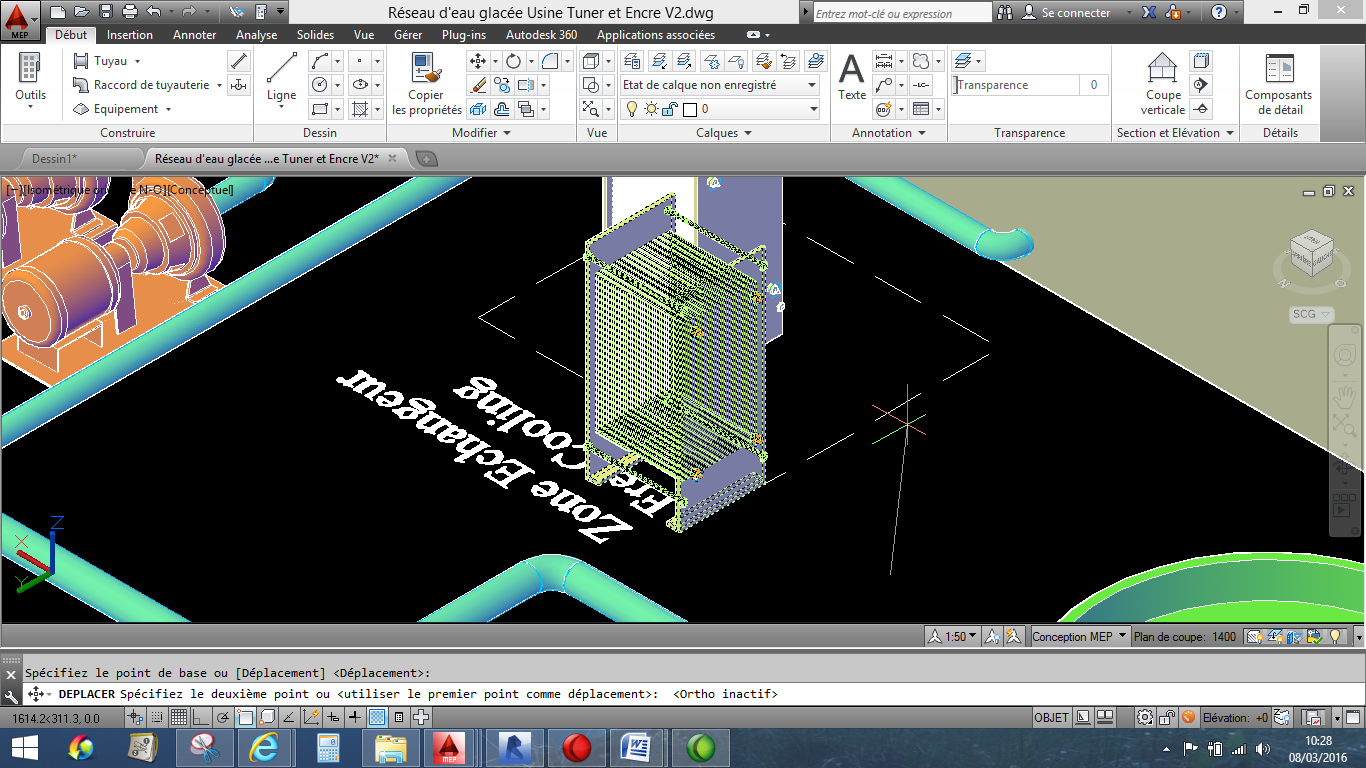

Implantation et connexion de l'échangeur à plaques FreeCooling

Solution du projet FreeCooling

Fichiers .dwg utiles
