Épreuve E2 - Bac Pro MELEC - métropole juin 2024

Baccalauréat Professionnel MELEC

Épreuve E2 : Préparation d’une opération.

SESSION métropole juin 2024

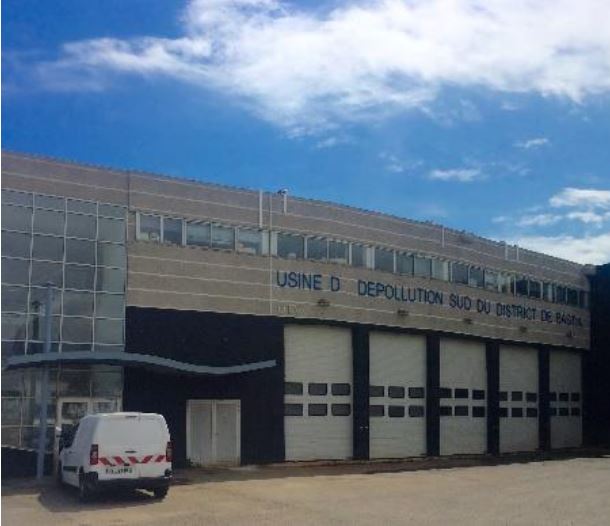

Usine de dépollution de Bastia sud .

Support d'étude :

La nouvelle station de dépollution des eaux usées de BASTIA-SUD (Haute-Corse) a été mise en service en 2014. Des travaux d’extension de la station de BASTIA-SUD ont été entrepris le 15 mars 2012 afin de faire face à l’essor démographique et au développement économique et touristique.

Afin d’alimenter l'extension de la station de dépollution et de réduire les coûts d'investissements, la solution retenue est de créer un nouveau départ au niveau du poste de livraison HTA.
Ce départ permettra d'alimenter un transformateur qui sera dimensionné après l'étude du poste.

Travail demandé :

• Partie A : étude du poste de livraison HTA.

• Partie B : dimensionnement du transformateur TR1 et disjoncteur QTR1.

À l'aide du schéma unifilaire du nouveau TGBT de l'extension, on souhaite définir la puissance installée afin de choisir le transformateur TR1. Pour cela, il convient de réaliser un bilan des puissances de l’installation (extension) en s’aidant des différentes informations données sur les récepteurs.

• Partie C : dimensionnement de la batterie de condensateurs.

Suite à la construction de l’extension entreprise le 15 Mars 2012, la régie publique « ACQUA PUBLICA » en gestion de l’eau potable et l’assainissement sur la Communauté d’Agglomération de BASTIA (CAB) ainsi que sur la commune de BRANDO, ne veut pas payer de pénalités sur sa tarification EDF en raison d’un dépassement de consommation d’énergie réactive. L’étude suivante porte sur la nécessité ou non de l’installation d’une batterie de condensateur.

• Partie D : sécurité des personnes, des biens et de l’environnement.

L’étude de cette partie sera axée essentiellement sur la sécurité des personnes, des biens et de l’environnement. Elle s’articule autour du décret du 22 Septembre 2010 et de la norme NF C 18-510

• Partie E : réseau informatique et paramétrage.

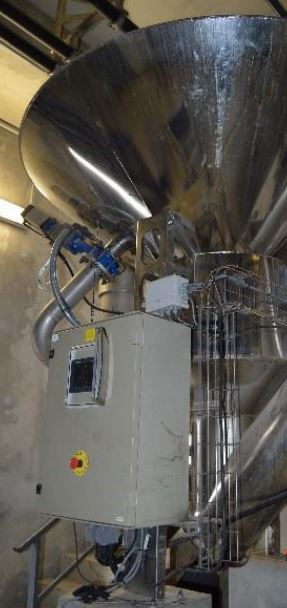

Suite à l’ajout du régulateur de température au niveau du sécheur de boues et afin de pouvoir surveiller l'état de fonctionnement de celui-ci, il est nécessaire de pouvoir accéder à distance à l’état des variables fourni par ce régulateur.
Celui-ci doit être rendu communicant à l’aide d’une liaison Ethernet TCP / IP, il faut donc déterminer le type de matériel à utiliser et réaliser la configuration nécessaire.
