Épreuve E4 - BTS CRCI - Sous-épreuve U43 - juin 2016

MISE EN SITUATION

• Présentation du sujet :

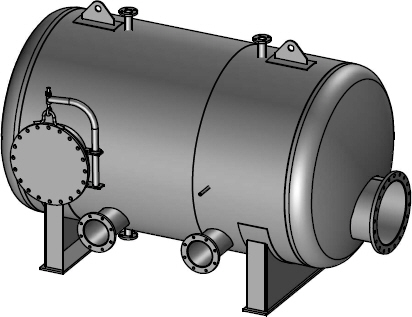

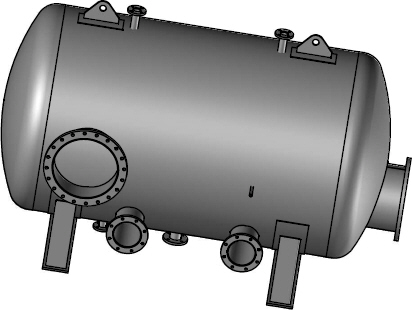

L’étude portera sur la réalisation d’un corps d’échangeur pour une entreprise qui fabrique des éléments en béton. Il servira à chauffer de l’eau pour la fabrication de béton en utilisant une pompe à chaleur.

• Fonction Principale :

Le réservoir a une capacité de 6m3, et est rempli d’eau issue du réseau. Celui-ci permet le chauffage de ces 6m3 d’eau (besoin journalier de l’entreprise pendant les 6 mois de basses températures). Le chauffage se fait grâce à un faisceau tubulaire raccordé au circuit secondaire d’une pompe à chaleur.

• Impératifs Techniques du cahier des charges :

· Avoir une capacité de 6m3
· Être d’axe horizontal
· Être prévu pour une température de 35°C et soumis à la pression atmosphérique
· Pouvoir être installé dans un local, ne pas dépasser 3 m de longueur
· Être muni d’un faisceau tubulaire démontable ayant une surface d’échange de 3 m²
· Être muni d’un trou d’homme de nettoyage
· Être facilement nettoyable, à l’intérieur, au jet à haute pression (type Karcher)
· Être muni d’un système de secours en cas de panne de la pompe à chaleur (soit 2 piquages accueillants chacun une résistance électrique 16kW).

• Matière :

- Réservoir en P235 GH et piètement en S235, tous deux galvanisés après fabrication.
- Faisceau tubulaire en acier inoxydable.

DESCRIPTION DU CONTENU

Le sujet comporte 3 études.

Étude 1 : Étude des éléments du corps de l’échangeur.
Etude 2 : Établir les développements
Étude 3 : Étude d’ordonnancement en prévision de la fabrication du corps.
