Pare-feux HDMI – Activité 3 : Fabriquer et tester le pare-feu à microcontrôleur.

Pare-feux HDMI – Activité 3 : Fabriquer et tester le pare-feu à microcontrôleur.

Principe, Intention pédagogique   :

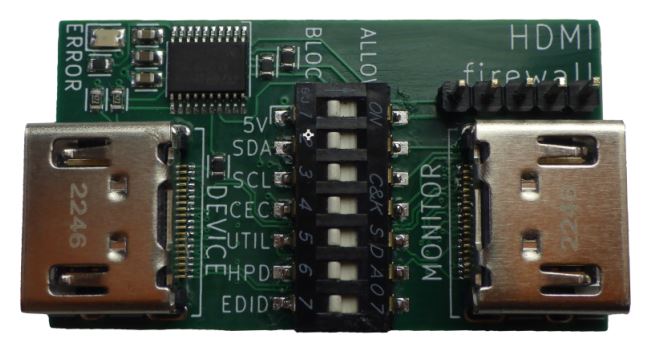

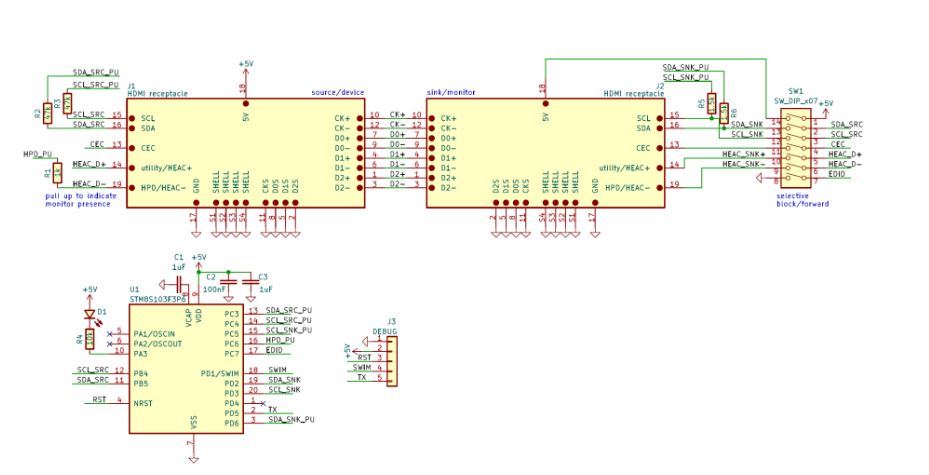

Dans cette troisième activité, l’intention sera d’aborder l'aspect réalisation pratique de l'un des pare-feux en récupérant les documents de fabrication et de programmation (open source) de la seconde version de la carte électronique, pour les analyser aussi bien au niveau du schéma structurel que du routage, puis de mettre en œuvre la fabrication et les essais du pare-feu.
Cela permet d'amener l'étudiant à :

• identifier les composants à commander pour effectuer la fabrication,
• générer les fichiers Gerber afin de commander les PCB,
• câbler les composants CMS et traversants avec du matériel adapté,
• programmer le microcontrôleur,
• valider le bon fonctionnement du pare-feu en s'assurant que certains bus étudiés dans la 2nde activité ne sont plus transmis que sélectivement.

Contexte de l’étude :

Les salles de réunion sont souvent équipées d’un système de projection, parfois utilisé par plusieurs personnes. Ce module de formation met en évidence les failles de sécurité informatique possibles lors de l'utilisation d'un câble HDMI.

Contenu de la ressource :

Le sujet aux formats .pdf , .odt et .docx ; les documentations, liens utiles, librairies, etc… sont accessibles en ligne sur un même site, sur lequel chaque activité comporte 2 pages.
Une première page contient :

• le sujet dans lequel est indiqué le travail à effectuer sous la forme d’un questionnaire,
• un document CPRO indiquant les tâches professionnelles abordées ainsi que les compétences s’y rapportant,
• un tutoriel sur lequel s’appuie le questionnaire de l'activité.

Une seconde page propose des ressources propres à l’activité, qu'il est possible d'ouvrir en parallèle dans son navigateur.
Les documents de fabrication ont été développés sous KiCad, mais les collègues qui ne travaillent pas avec ce logiciel pourront tout de même récupérer les fichiers Gerber pour effectuer le travail à l'identique.
