Sous-Épreuve E42 - BTS Systèmes Photoniques - juin 2024

Brevet de Technicien Supérieur

Systèmes Photoniques

Épreuve E4 : Étude d'un système optique

Sous-Épreuve E42 : Conception et industrialisation d’un système optique

Durée : 3h - Coefficient 2

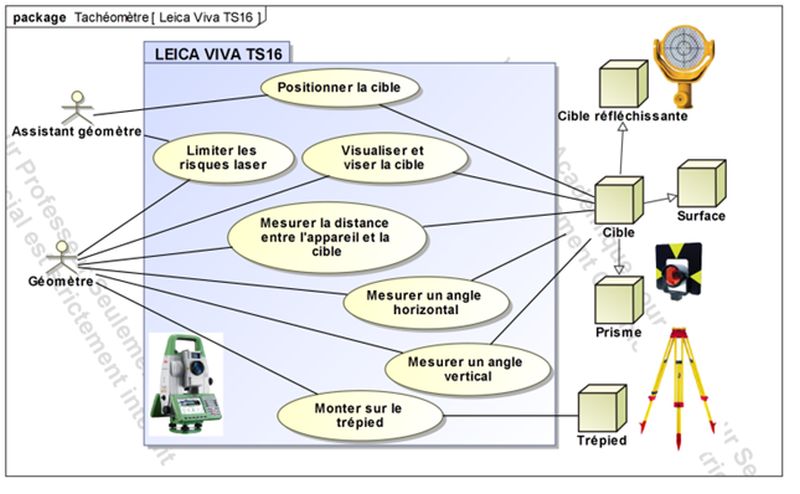

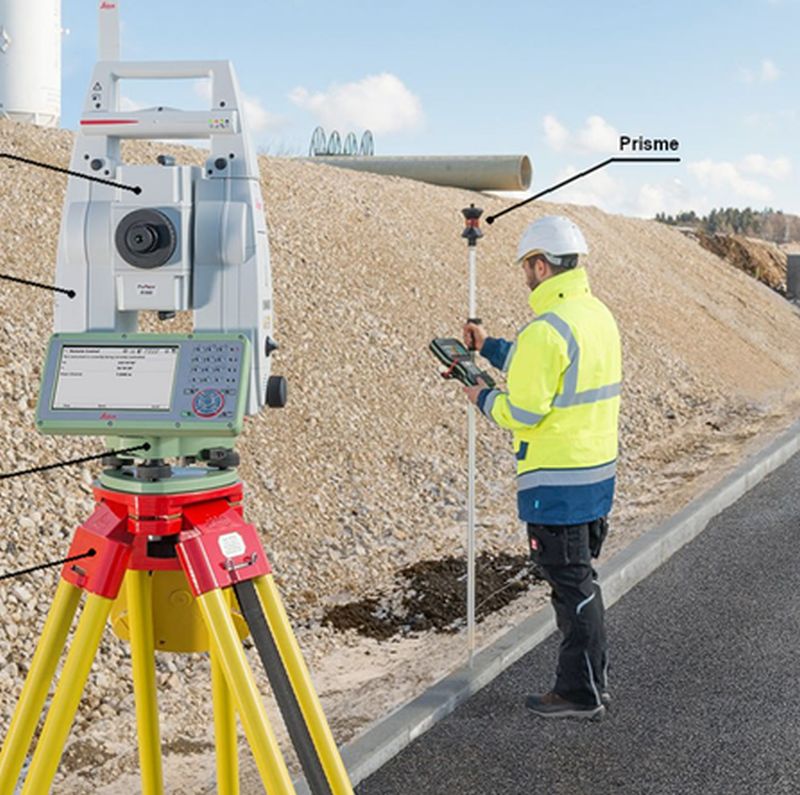

Le tachéomètre est un appareil utilisé par les géomètres, servant à mesurer les angles horizontaux et verticaux entre deux cibles, ainsi que la distance entre ces cibles. Les mesures prises permettent de caractériser un triangle géodésique et donc d'établir une carte ou un plan. Le modèle étudié est la station totale TS16 de Leica.

PARTIE 1 : Régler l’horizontalité du tachéomètre et qualité des mesures. La qualité des mesures est directement liée au réglage de l’horizontalité du tachéomètre lors de sa mise en station. Le but de cette partie est de vérifier si les éléments de réglage et mesure peuvent garantir une qualité suffisante.

PARTIE 2 : Aligner la lunette avec la cible. Pour réaliser les mesures, la lunette du tachéomètre doit être alignée avec la cible. L’alignement peut se faire de trois manières différentes. Le but de cette partie est de dimensionner et choisir certains composants répondant aux besoins. La lunette du tachéomètre doit être orientée vers la cible suivant 2 axes. Il existe 3 méthodes différentes :

• Alignement automatique par suivi de la cible : le mécanisme repère la cible et aligne la lunette automatiquement (nécessite le module ATR plus).
• Alignement mécanisé : l’opérateur tourne la molette pour contrôler le moteur qui actionne l’axe choisi. C’est l’opérateur qui vise la cible.
• Alignement manuel : l’opérateur donne une direction approximative à la lunette en agissant manuellement sur le bâti du tachéomètre. Cette méthode ne permet pas un alignement de la lunette mais permet d’atteindre rapidement la direction approximative.

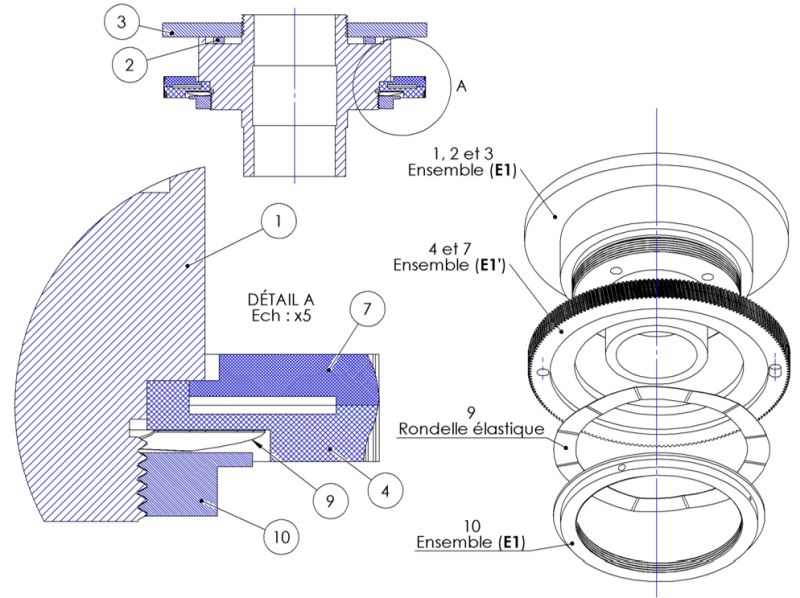

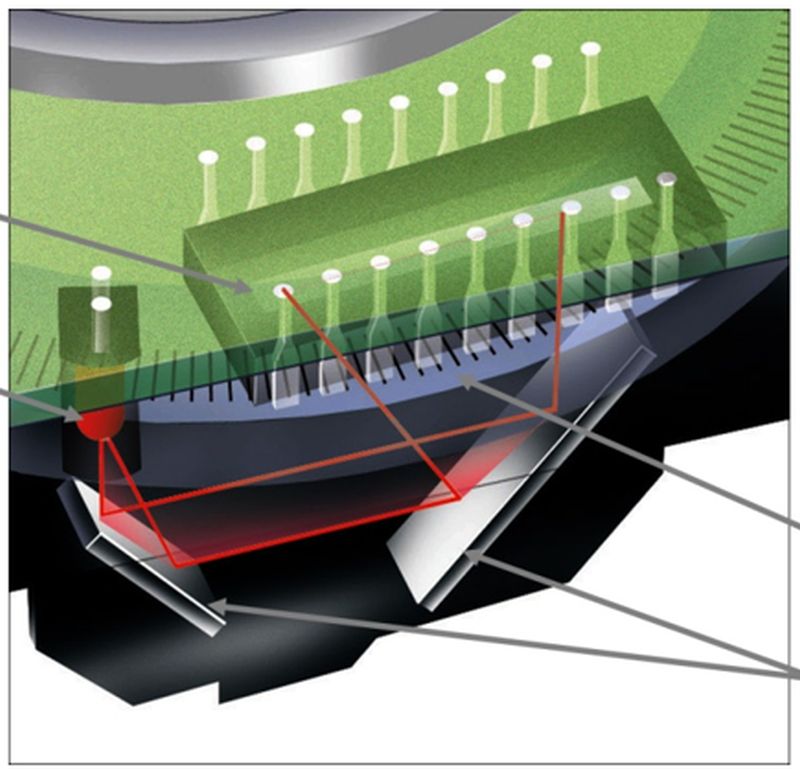

PARTIE 3 : Mesurer l’angle horizontal. Pour connaître la position angulaire de la lunette, le tachéomètre est équipé d’un disque solidaire de l’axe de rotation vertical E1 défini à la partie 2. Ce disque est transparent et comporte des graduations opaques. L’épaisseur et l’espacement de ces graduations sont tels que la donnée de plusieurs graduations successives permet de connaître la position angulaire sans équivoque du disque.
