Épreuves E11, E2, E3 : septembre

PASSERELLE PLAN D’EAU

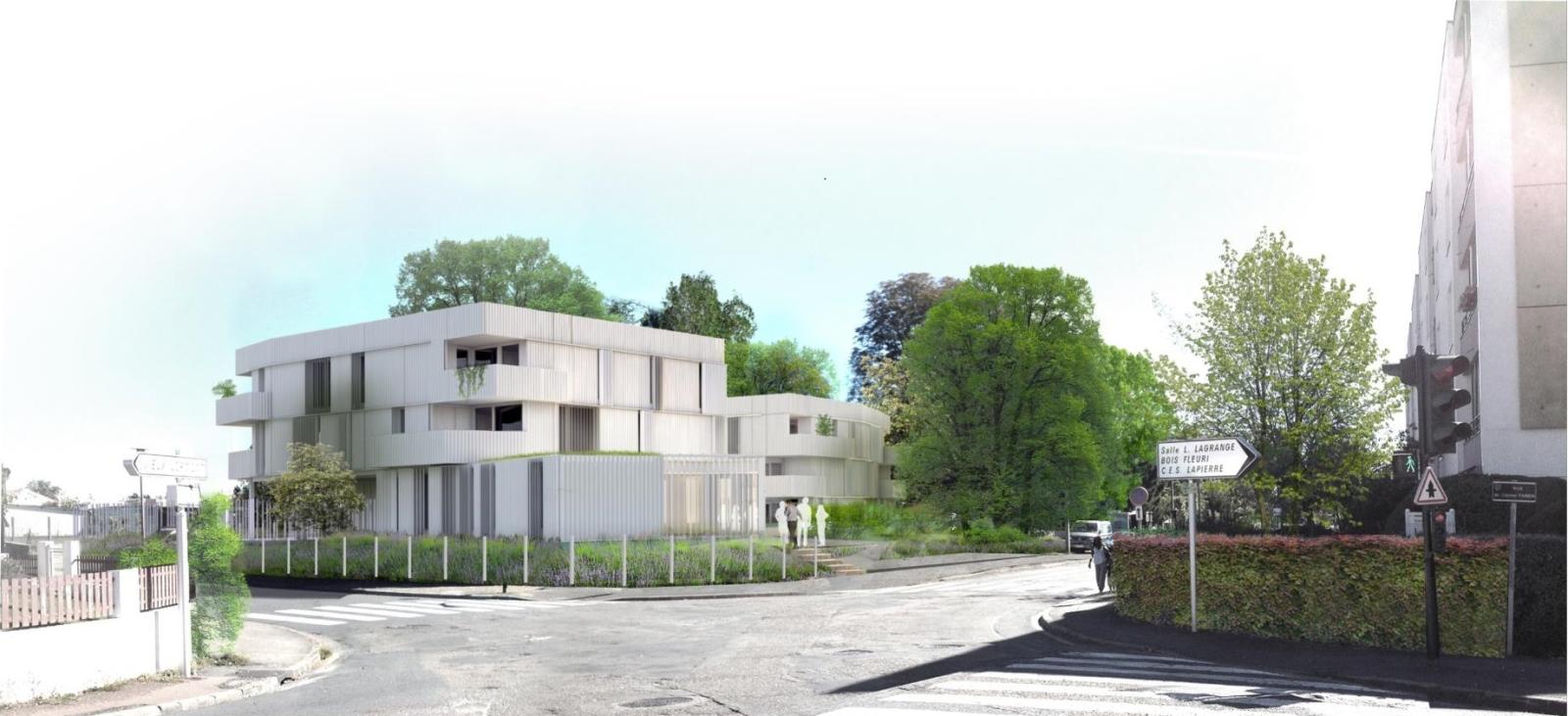

Le projet consiste en la réalisation de deux bâtiments qui se place dans un cadre paysager atypique (à proximité du parc de Bois fleuri et du parc de Grand Lieu) entre quartier de maisons type pavillonnaire de faible densité et une urbanité plus dense caractérisée par le patrimoine architectural des années 1970, au cœur de Lormont (33).

Épreuve E11 : Étude, préparation et suivi d'un ouvrage

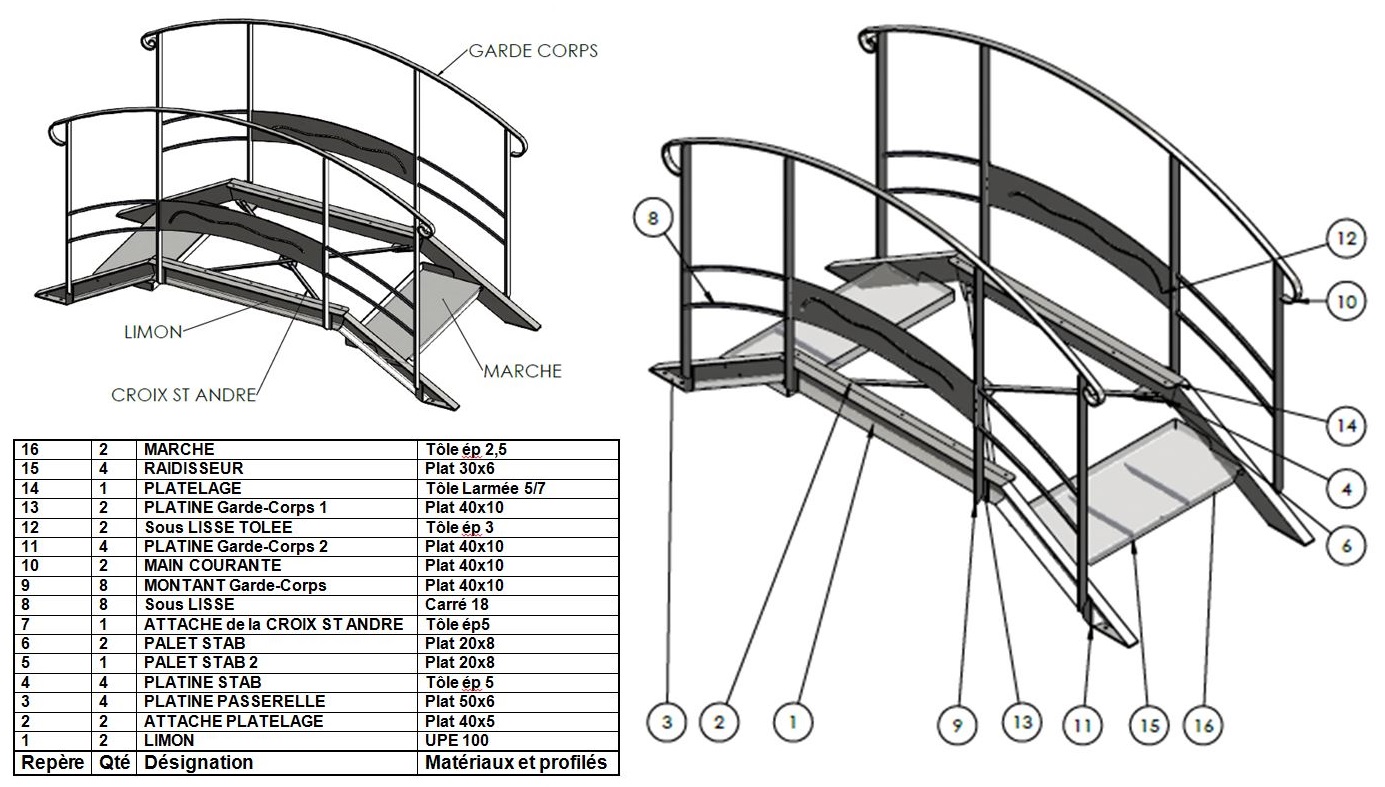

Afin d’assurer, l’entretient de l’ilot entre les batiments, l’architecte désire faire installer une passerelle en métal.
Cette passerelle sera exclusivement réservée au passage du personnel d’entretien et leurs petits matériels.

Le montage se fera en atelier, l’installation sera effectuée d’un seul tenant

Thèmes :

• 1. Étude du projet :
  Afin d’appréhender au mieux l’ensemble du projet, on vous propose d’étudier l’ensemble du dossier technique mis à votre disposition.
• 2. Dimensionnement des limons :
  Afin de valider la conception de la passerelle, on vous demande de déterminer la section du limon.
• 3. Vérification des boulons de fixation des marches :
  Afin d’annuler tous les degrés de liberté en rotation de la marche, nous placerons 4 boulons de type M8 entre la marche et les 2 limons UPE100.
• 4. Étude du Limon :
  Afin de pouvoir réaliser vos débits, vous devez déterminer la longueur et les angles indiqués sur le plan.
• 5. Étude de soudage :
  Afin de réaliser les limons, vous devez faire une étude de soudage.
• 6. Études de pliage :
  Vous devez réaliser les marches de la passerelle en atelier, sur presse plieuse traditionnelle. L’étude portera sur le dimensionnement du flan capable de la marche.
• 7. Modélisation numérique :
  Votre employeur vous demande de préparer un élément en commande numérique. Afin d’économiser le coût de production, vous ferez la modélisation sur un modeleur 3D, la mise en plan ainsi que le fichier DWG du Rep 4 : platine Stab
• 8. Graphe de montage / assemblage :
  Afin d’organiser au mieux la production en vue d’une commande de plusieurs passerelles, vous allez être amené à proposer une chronologie d’assemblage.

Épreuve E2 : Fabrication d'un ouvrage

Votre entreprise a remporté le marché pour les différents ouvrages de serrurerie, du projet POL. Dans la répartition des taches, votre employeur vous demande de fabriquer la passerelle.

Partie 1 : : Sur une tôle format 2000x1000 :

• Tracer l’épure d’un demi limon à l’échelle 1 afin de déterminer les coupes à réaliser lors de la fabrication.
• Tracer l’épure à l’échelle 1 de la crosse.

Partie 2 : : Vous devez réaliser la fabrication de la passerelle.

• Un seul garde-corps sera fabriqué et monté,

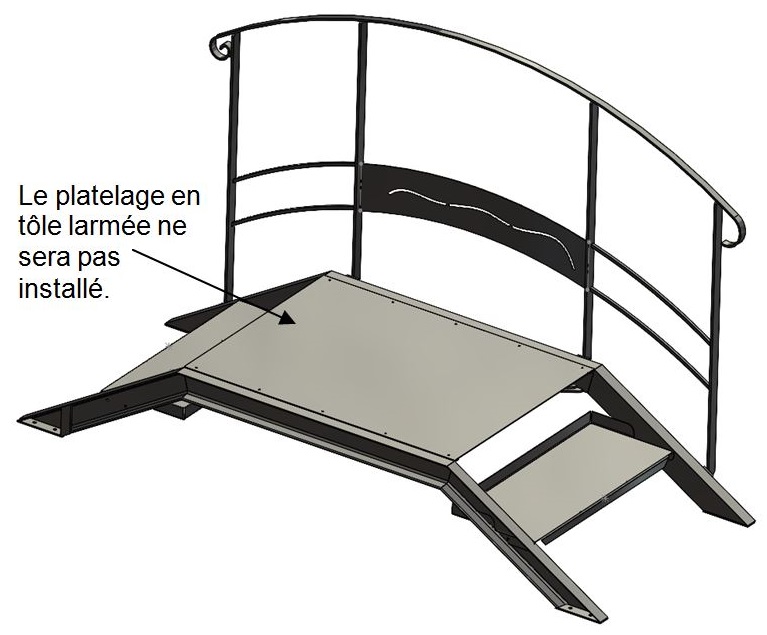

• Le platelage en tôle larmée ne sera pas installé,
• Les marches seront boulonnées ainsi que la croix de Saint André.

Épreuve E3 : Mise en œuvre d'un ouvrage sur chantier

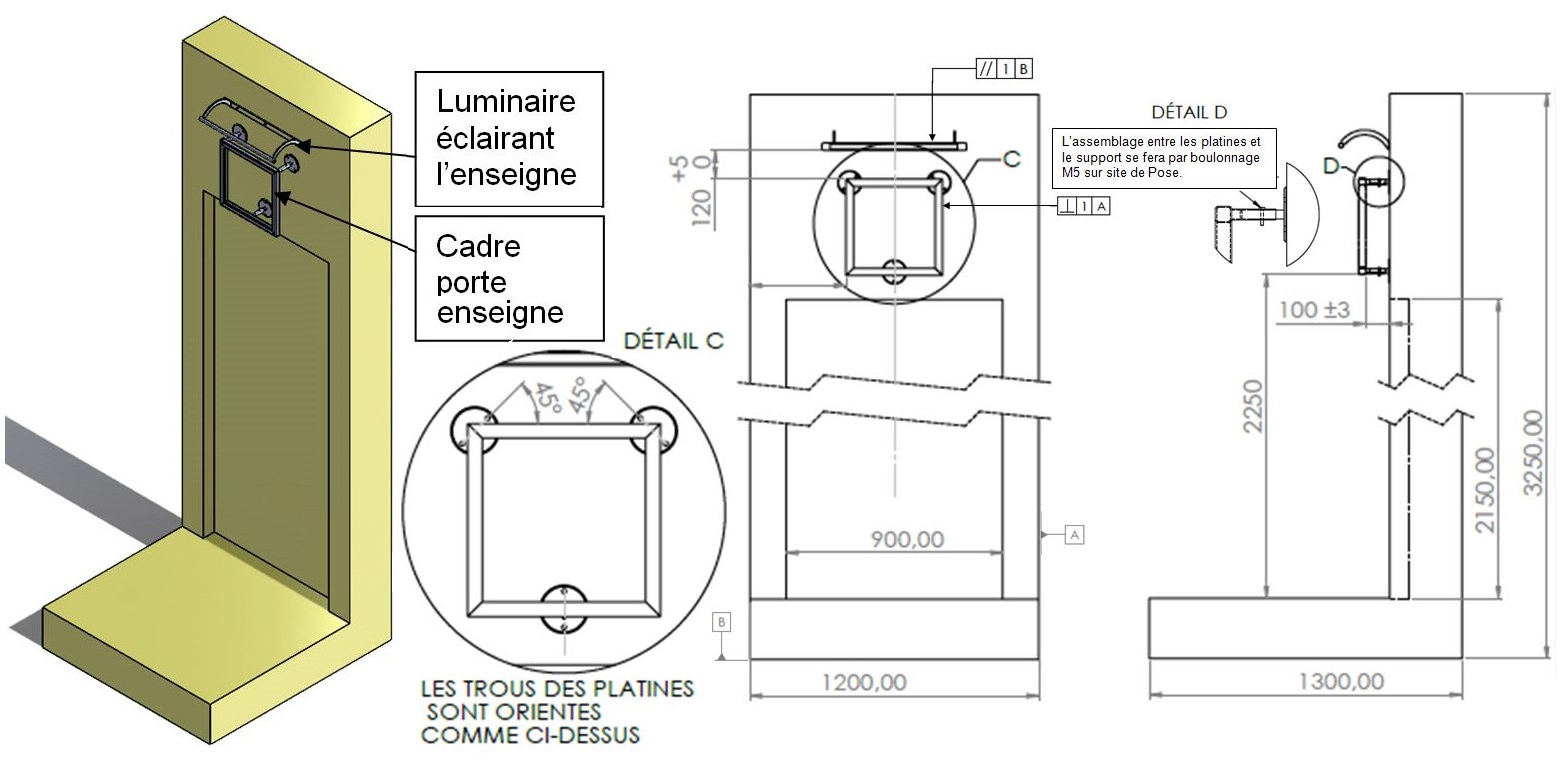

Le maître d’œuvre a décidé d’installer des plaques portant le nom des bâtiments. Après accord et modélisation de l’architecte, un projet a été proposé. Vous êtes chargé d’installer le cadre porte nom (enseigne) et le luminaire éclairant .
Vous devez :

• Compléter la feuille de préparation de l’intervention.
• Préparer la zone d'intervention pour poser l'ouvrage en sécurité.
• Préparer la zone d'intervention pour poser l'ouvrage en toute sécurité. Poser les 4 affiches à votre disposition
• Tracer l'implantation des ouvrages, positionner les ouvrages, fixer les ensemble, ajuster les positions des ouvrages.
• Les déchets sont évacués dans les bacs ou bennes appropriés, pas de déchet restant et évacué avec chariot ou autre moyen d'évacuation...
• Un compte rendu oral du contrôle sera réalisé à l’examinateur.
