Épreuves E11, E2, E3 : juin

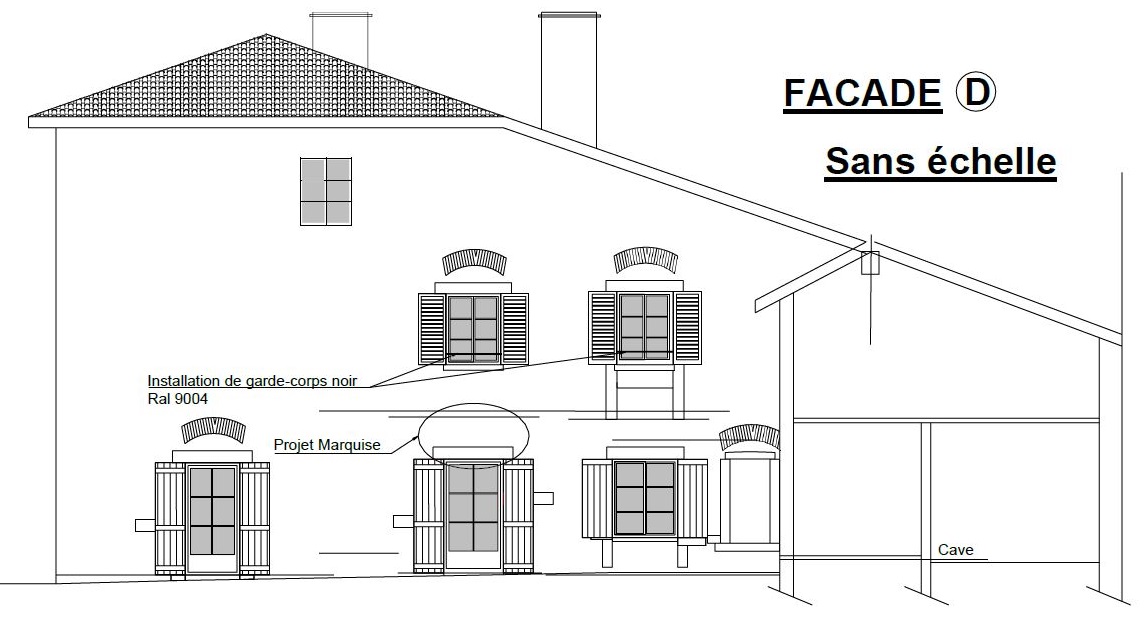

Rénovation d’une maison familiale Commune de Brignais 69530

Mme et Mr DUMOND ont fait l’acquisition d’une maison individuelle, à douze kilomètres au sud-ouest de Lyon, qu’ils souhaitent aménager à leur goût en la rendant plus fonctionnelle.
De cet aménagement, résultera une mise aux normes actuelles de la RT 2012 pour l’ensemble du lot métallerie.

Épreuve E11 : Étude, préparation et suivi d'un ouvrage

Votre entreprise a été choisie pour réaliser le lot métallerie de la rénovation d’une maison familiale.

Thèmes :

• 1. Décoder le cahier des charges de ce nouveau chantier
• 2. Déterminer la charge totale que peut encaisser la marquise :
  Vous avez en responsabilité le calcul de la descente de charge de la marquise sachant que le type de remplissage de la couverture choisi par les propriétaires sera du vitrage feuilleté 44-2.
• 3. Vérifier le choix de visserie :
  La marquise est fixée au mur via les goussets (repères 24 & 25), à l’aide de tiges filetées d’ancrage M 8 x 110mm classe 5-8. On souhaite vérifier la résistance au cisaillement d’une seule tige.
• 4. Étudier le coût de fabrication des goussets:
  Il vous est demandé de réfléchir aux procédés de fabrication des goussets (repères 24 & 25). Vous avez deux moyens de les réaliser : en découpage plasma ou par poinçonnage. Vous devez choisir la solution la plus économique.
• 5. Rédiger le planning de phases et graphe d’assemblage :
  Pour cette marquise vous devez fabriquer une ceinture en tôle pliée (sous ensemble SE2) qui supportera la structure de la couverture et qui sera fixée sur le mur de la maison, grâce à aux goussets (repères 24 & 25).

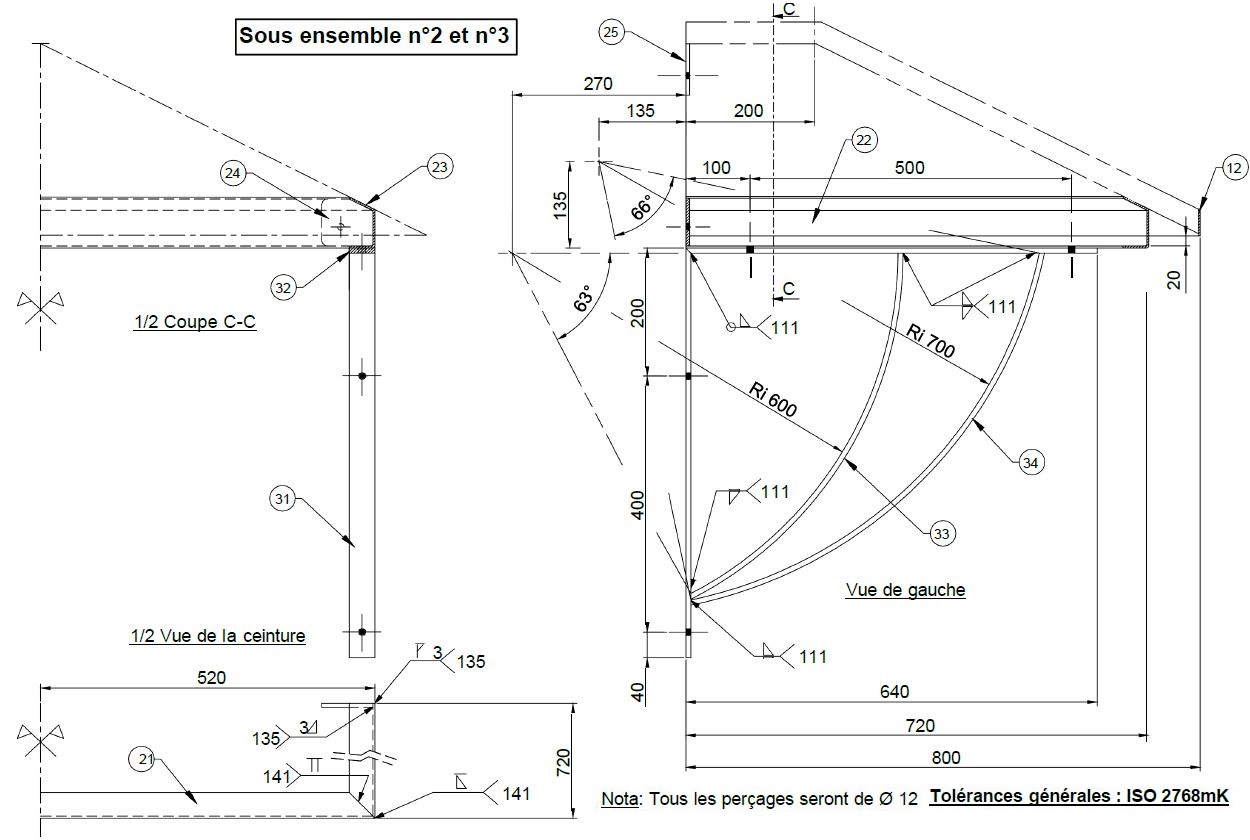

• 6. Étudier le Sous-ensemble SE3 : Équerre Support :
  Vous avez la charge de réaliser les deux sous-ensembles SE3. On vous demande de calculer les dimensions de la tôle d’épure ainsi que la longueur développée des deux arcs.
• 7. Rédiger la gamme de pliage pour la sablière de droite :
  Vous êtes dorénavant affecté à la presse-plieuse. Il vous est demandé de réfléchir à la mise en forme de la sablière de droite (repère 23).
• 8. Quantifier les matériaux

Épreuve E2 : Fabrication d'un ouvrage

Vous avez en charge la réalisation :

• d’une marquise à trois pentes en acier doux S 235JR dont les dimensions sont : Largeur : 1200 mm, Profondeur : 800 mm, Hauteur : 354 mm (334+20).
• de ses 2 équerres : Profondeur : 640 mm, Hauteur : 640 mm.

Cette réalisation complète sera fournie prête à peindre, par procédé thermolaquage et respectera la norme ISO 2768mk.

Partie 1 : On souhaite déterminer la vraie grandeur de l’arêtier rep 11 et de l’angle de pliage nécessaire à la fabrication.

• Tracer toutes les vues en projection du montage nécessaires à l’échelle 1
• Tracer l’épure d’une équerre

Partie 2 :Vous devez :

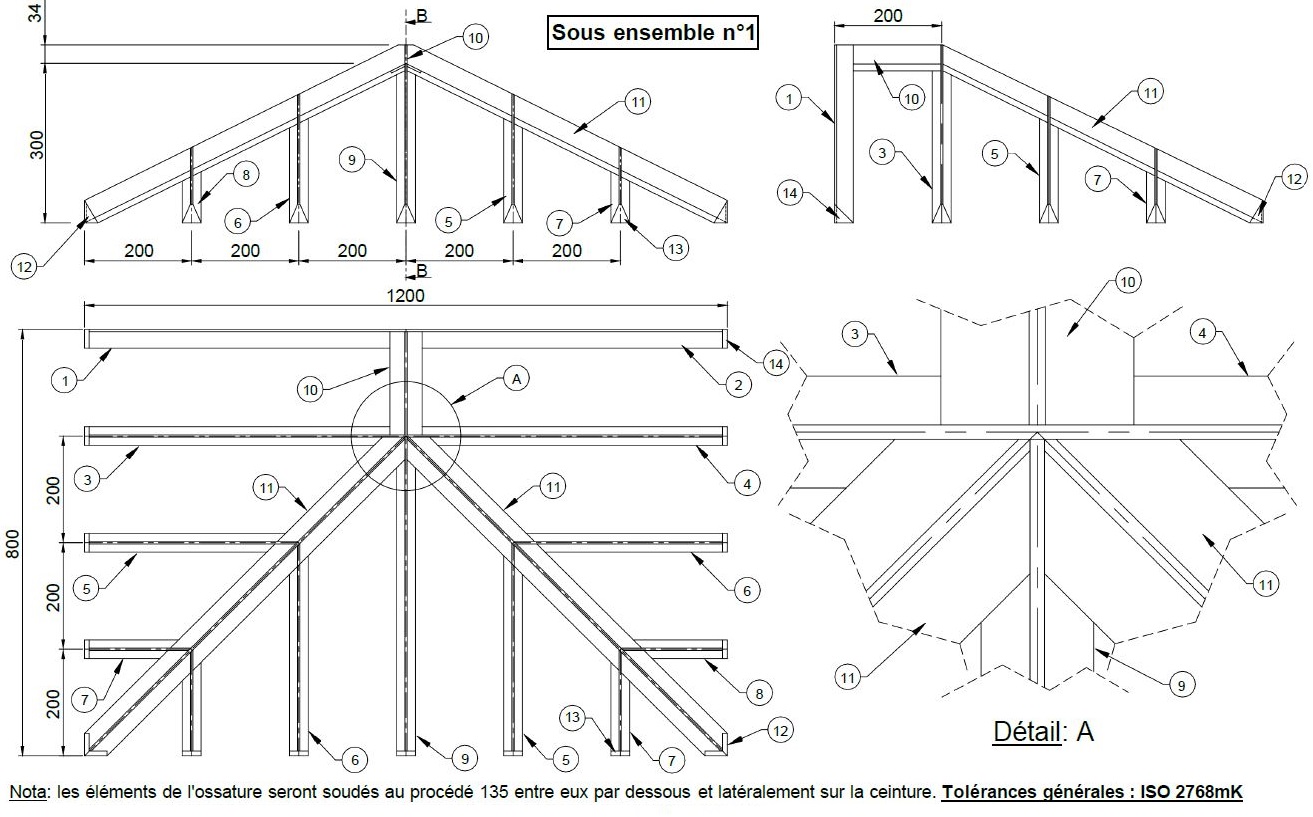

• réaliser les sous-ensembles SE1, SE2 et SE3
• assembler les sous-ensembles
• remplir la fiche d’autocontrôle

Épreuve E3 : Mise en œuvre d'un ouvrage sur chantier

Vous avez en charge, par votre entreprise, la pose d’une marquise :

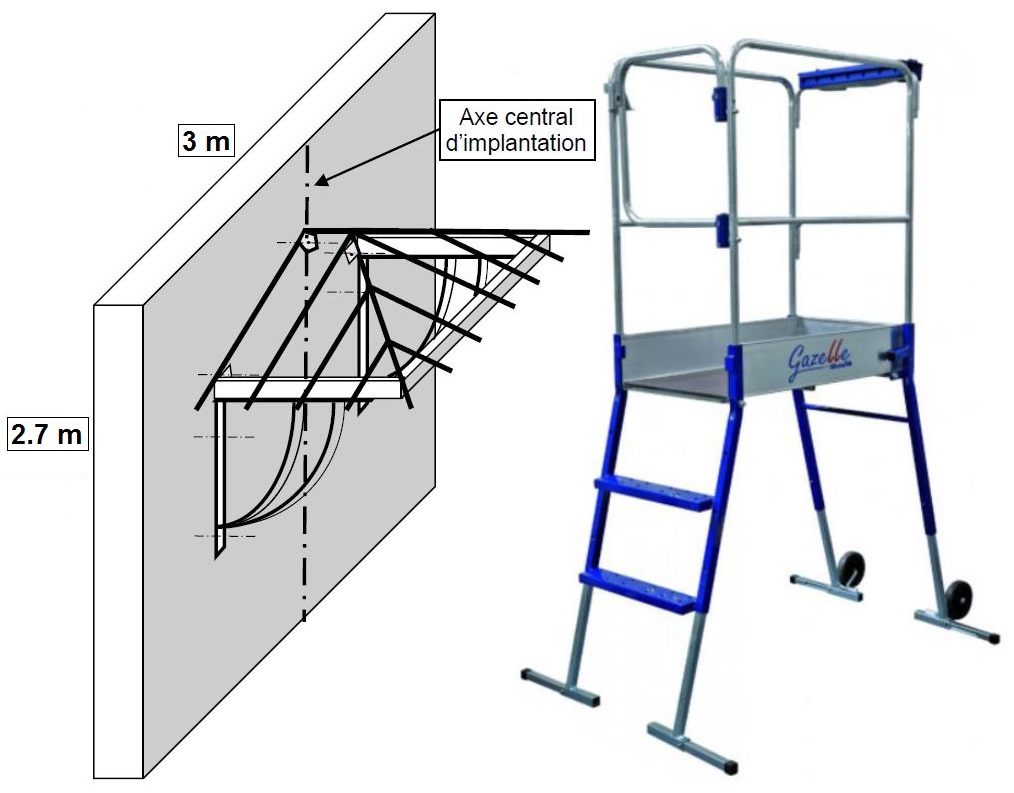

• Mettre en place la plateforme roulante ou l’échafaudage roulant.
• Calculer les cotes d’implantation.
• Compléter la fiche de compte rendu d’intervention.
• Tracer l’implantation des points de fixation de la marquise à partir d’un axe central.
• Fixer les 2 équerres et les régler.
• Présenter provisoirement sur les équerres, l’ossature de la marquise, afin de vérifier le centrage des trous d’assemblage, ainsi que le positionnement des trous d’ancrage.
• Après perçage, régler l’ensemble en étant vigilant sur la longueur des tiges d’ancrages et fixer définitivement l’ouvrage.
• Réaliser les finitions, et remettre en état le site de pose.
