Épreuves E11, E2, E3 : septembre

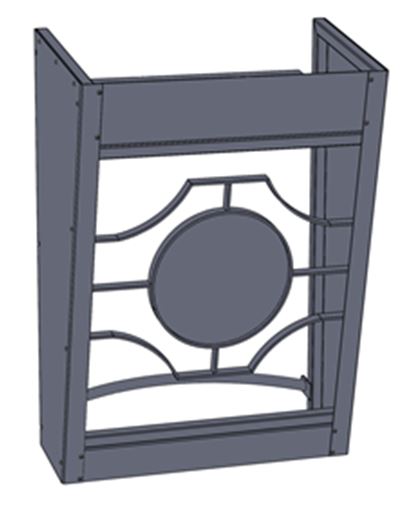

BORNE D'ACCUEIL

Votre société a été consultée pour répondre à un appel d’offre concernant la construction d’un local de concessionnaire automobile.

Épreuve E11 : Étude, préparation et suivi d'un ouvrage

L’architecte en charge de l’appel, vous consulte également pour la fabrication d’une borne d’accueil destinée à recevoir le public dans le hall d’accueil. Vous avez en charge d’étudier le dossier d’appel d’offre et le dossier technique de la borne d’accueil.

Thèmes :

• 1. Lecture de plan :

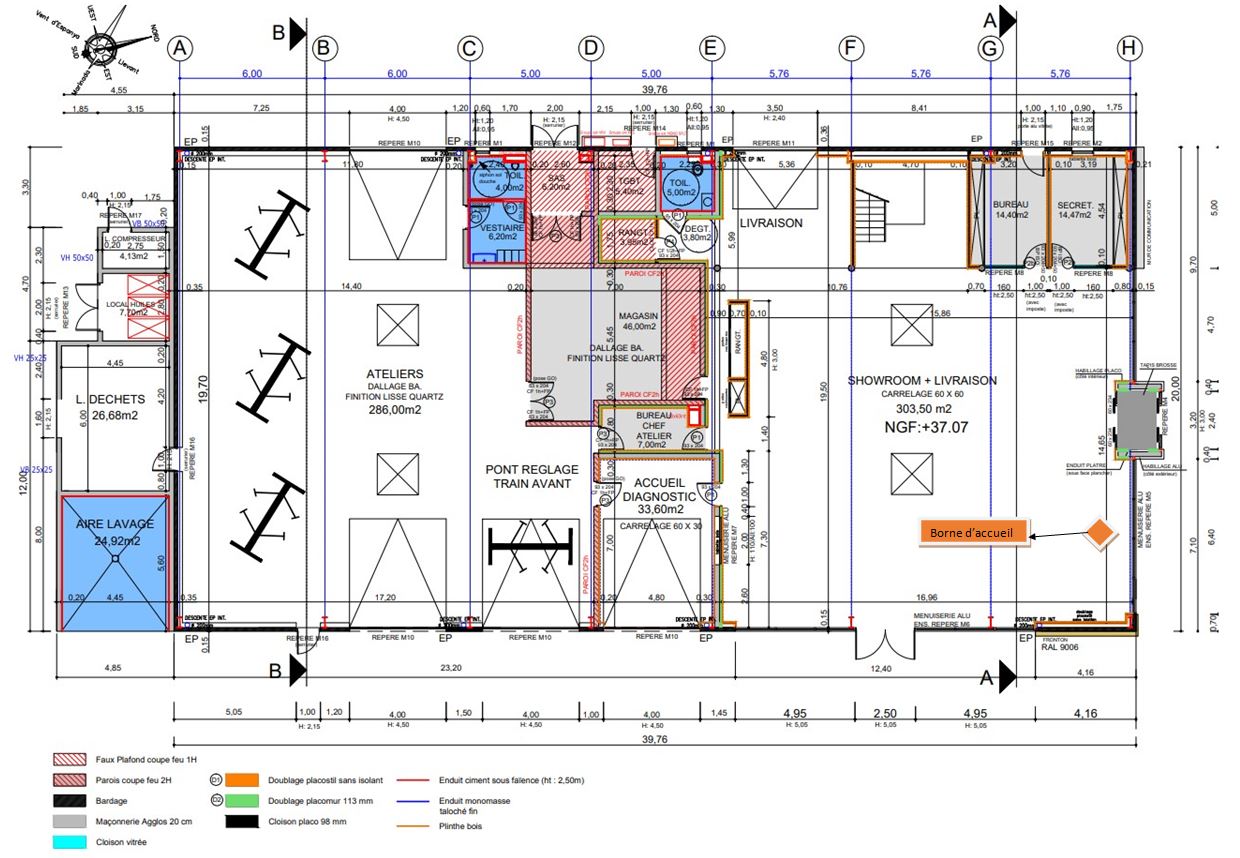

  Votre entreprise est consultée pour répondre à un appel d’offre concernant un lot de métallerie. L’architecte en charge vous demande d’étudier les plans du bâtiment à construire et de chiffrer le lot en question.
• 2. Déterminer longueur et force de pliage :
  Afin de pouvoir réaliser le pliage de la tôlerie « tablette d’appui » on vous demande d’établir la gamme de pliage de l’élément.
• 3. Établir une gamme de pliage :
  Afin de permettre une production en série, l’entreprise souhaite établir une gamme de pliage de l’élément « tablette ».
• 4. DAO platine de scellement :
  Vous devez fournir à l’architecte un plan des platines de fixation, présentant les différentes vues des platines et le dimensionnement
• 5. Mise en tôle :
  Réaliser le débit économique de l’ensemble des tôleries d’un pupitre.
• 6. Préparation au cintrage :
  La réalisation du repose pied nécessite de cintrer le tube.
• 7. Débit :
  La structure de la borne d’accueil est réalisée en tube carré.
• 8. Étude de soudage :
  L’assemblage de certaines parties de la borne d’accueil, nécessite l’utilisation de plusieurs procédés de soudage.
• 9. Préparation d’une intervention sur chantier :
  Votre entreprise a été choisie pour réaliser les portes du lot 1O du CCTP. Votre chef de chantier vous demande de préparer votre intervention pour la pose de la porte repère M17

Épreuve E2 : Fabrication d'un ouvrage

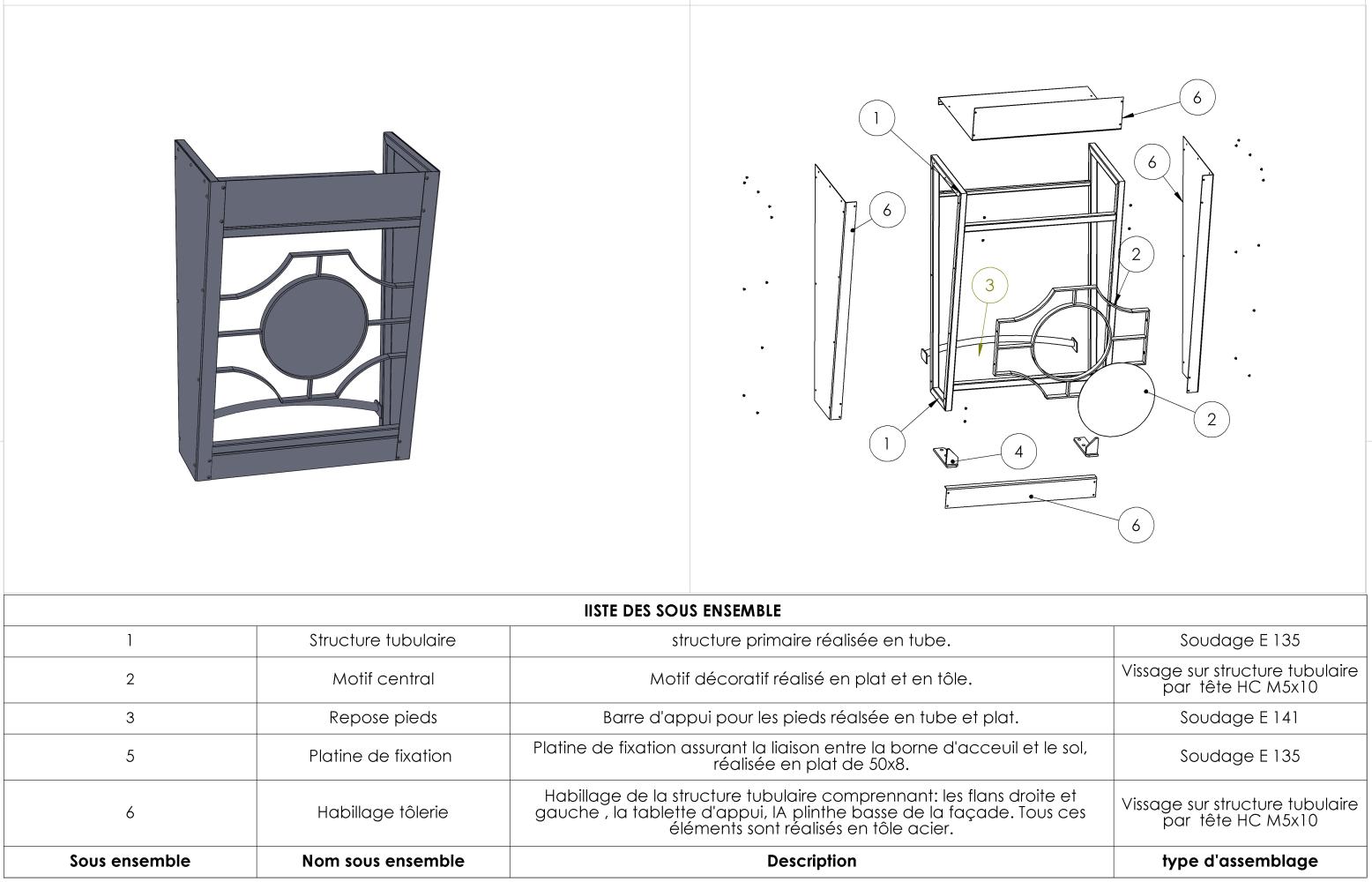

Votre entreprise a été choisie pour la réalisation d’un prototype d’une borne d’accueil destinée à recevoir les clients du concessionnaire à leur entrée. Ce lot comprend la réalisation d’un châssis structurel en tube, habillé par des tôleries, la façade avant comprendra une structure destinée à recevoir l’insigne de la marque, ainsi qu’une barre repose pied.

Partie 1 : :

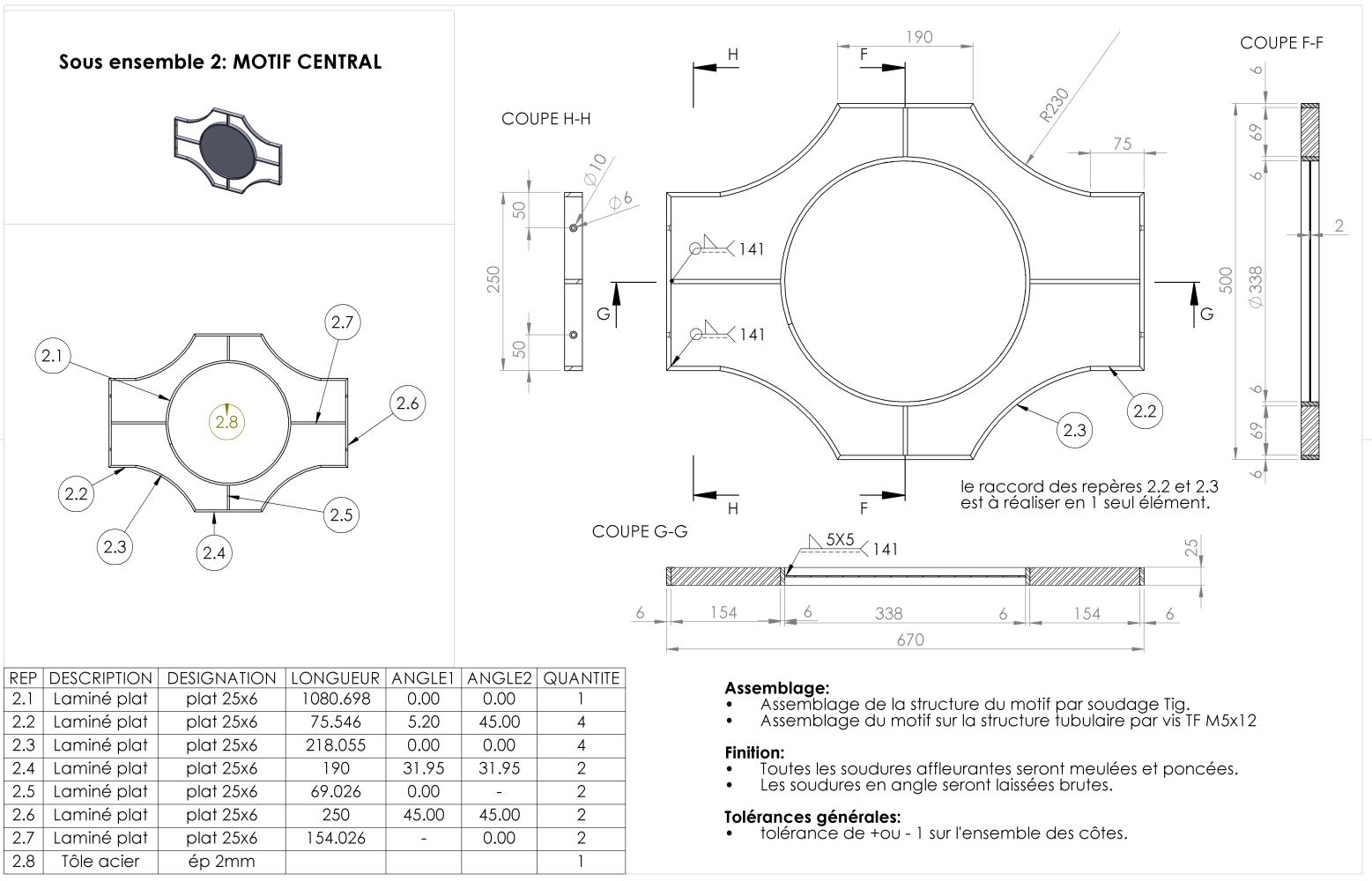

Afin de pouvoir contrôler les cintrages de la structure destinée à recevoir l’insigne du concessionnaire et procéder au montage de celle-ci, il vous est demandé de réaliser une épure du sous ensemble 2 (motif central), à l’échelle 1/1 sur la tôle d’épure fournie.

Partie 2 : :

Vous êtes chargé de réaliser la totalité de l'ouvrage suivant le Dossier Technique

Épreuve E3 : Mise en œuvre d'un ouvrage sur chantier

Vous devez réaliser une prépose de la borne d’accueil en prévision de l’intervention du chauffagiste, qui devra réaliser le plancher chauffant. Il vous demande de mettre en situation la borne et ses ancrages.
Vous devez :

• Compléter la fiche d'intervention.
• Préparer la zone d'intervention pour poser l'ouvrage en sécurité.
• Conduire les opérations de mise en œuvre sur chantier : les tracés effectués pour réaliser la pose de la borne resteront apparents pour la correction de l’épreuve.L’ensemble sera fixé au sol sur calage pour effectuer un test d’arrachement.
• Trier les déchets issus du chantier.
• Compléter la fiche d’autocontrôle.
• Compléter la fiche de procédure d’installation.
