Épreuves E11, E2, E3 : juin

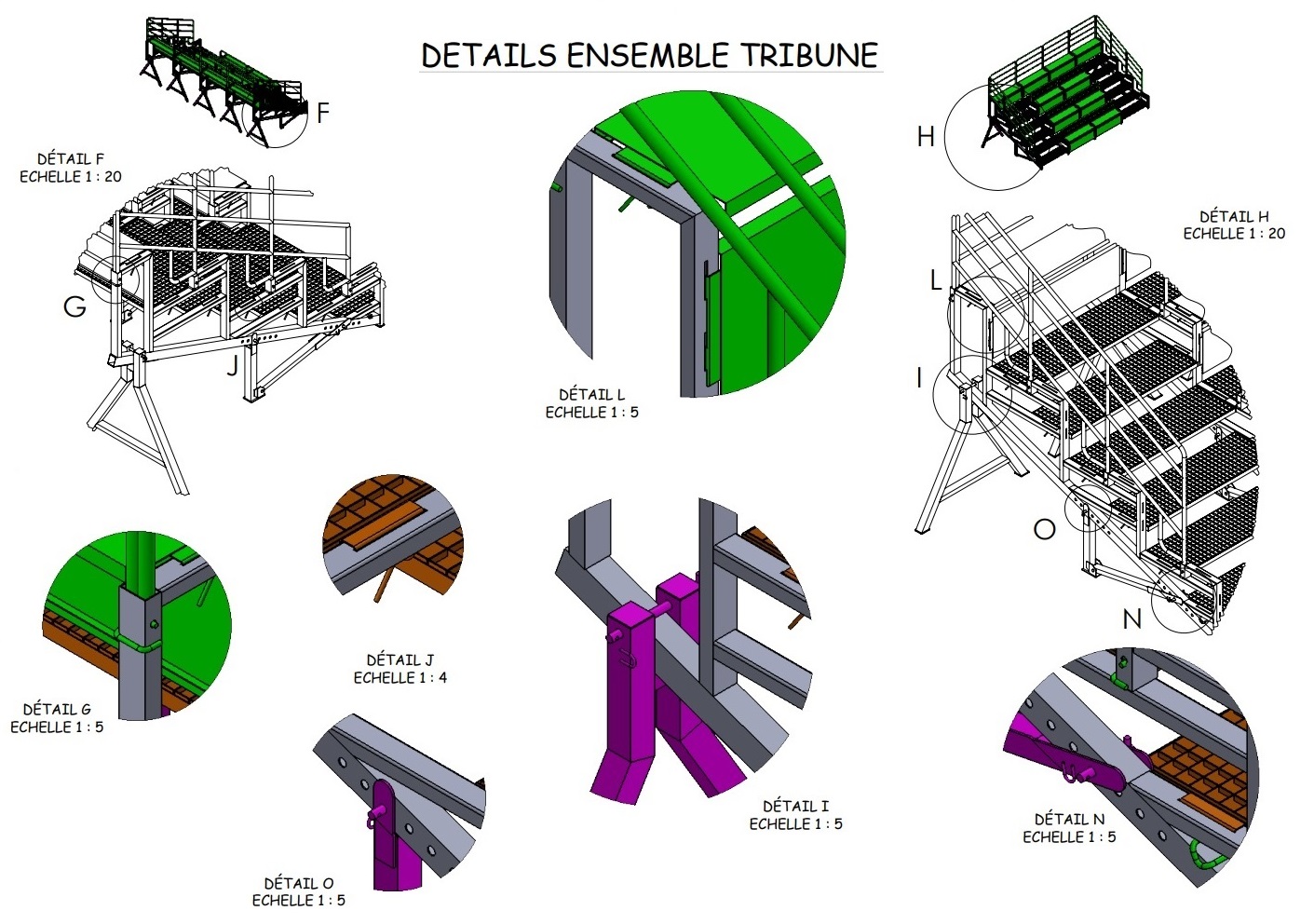

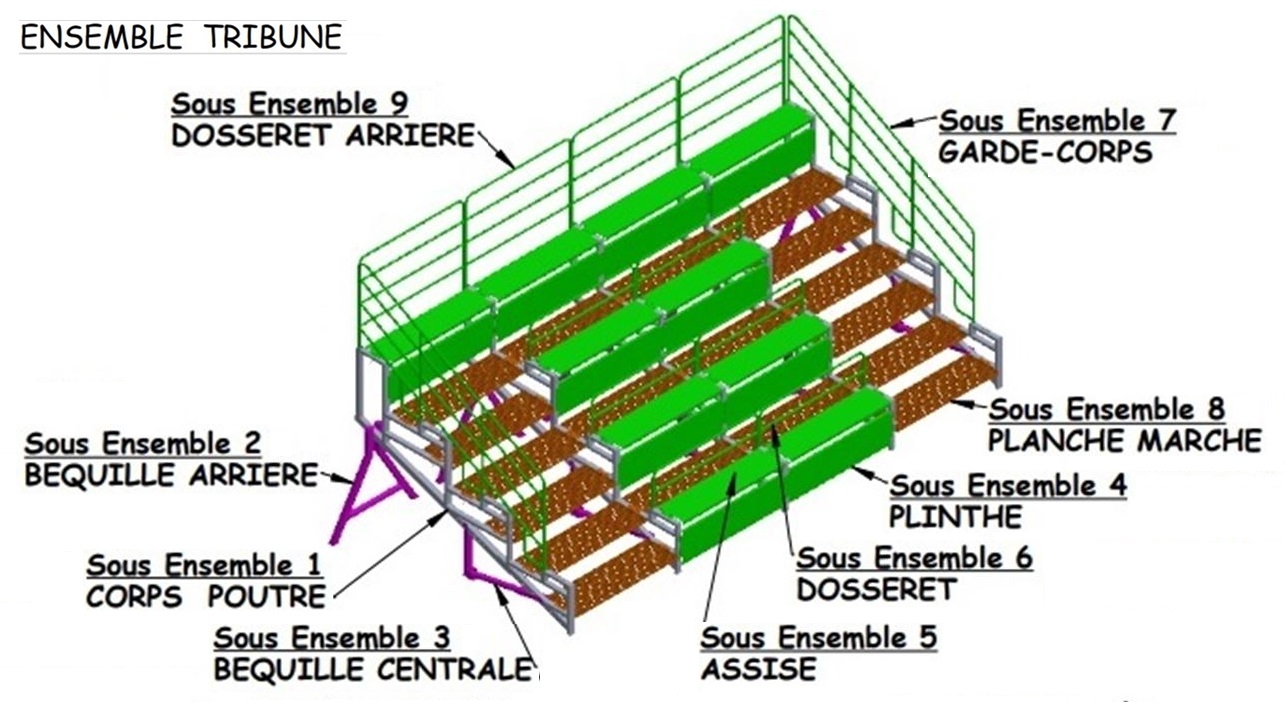

TRIBUNE DÉMONTABLE

Le lycée des métiers de la ville de Langon en Gironde, souhaite acquérir une tribune démontable pour les nombreuses manifestations internes de l’Établissement tout au long de l’année.

Le projet est une tribune démontable, de capacité raisonnable c’est-à-dire, plutôt plusieurs petits modules d’environ une trentaine de personnes mais avec quand même la possibilité de monter une tribune de longueur pouvant contenir une bonne centaine de personnes.

Épreuve E11 : Étude, préparation et suivi d'un ouvrage

Vous êtes un métallier travaillant sur un projet de construction pour une médiathèque, et votre mission consiste à réaliser plusieurs ouvrages métalliques (garde-corps, structures d’escalier, etc.).

Thèmes :

• 1. Lecture de plan :
  Dans le cadre de la rédaction d'un dossier technique pour les futurs clients, nous devons déterminer l'encombrement de cette structure et vérifier la pente des marches de cette tribune pour classifier cet escalier.
• 2. Descente de charges :
  Afin de préparer votre étude de statique, vous devez déterminer toutes les charges qui s’appliquent sur cette structure.
• 3. Étude statique :
  Pour déterminer, en fonction d’un sol en terre végétale compacte et sèche, la surface d’appui minimum au sol, vous devez calculer la charge maximale reprise par un pied.
• 4. Résistance des matériaux:
  Vous allez devoir valider la section de la béquille centrale (SE 3) de cette tribune. Une étude de RDM est à faire.
• 5. Étude de fabrication :
  Le responsable de la fabrication nous signale un aléa de fabrication.
• 6. Étude de mise en position :
  Nous avons 18 Cadres Planché Marche composés des éléments repère 82 et 83. Il est dans notre intérêt de les réaliser avec rigueur pour obtenir une qualité optimum. Pour cela, un montage de soudage est nécessaire.
• 7. Étude quantitative de SE1 : Corps poutre :
  Nous devons commander la matière utile pour réaliser 5 Sous-Ensemble 1 : CORPS POUTRE.

Épreuve E2 : Fabrication d'un ouvrage

Partie 1 : :

Sur tôle d'épure ou BA 13 de (1000x 1200) :

• réaliser une épure en cotes intérieures;
• rechercher des vrais grandeurs...
• calculer des vraies grandeurs

Partie 2 : :

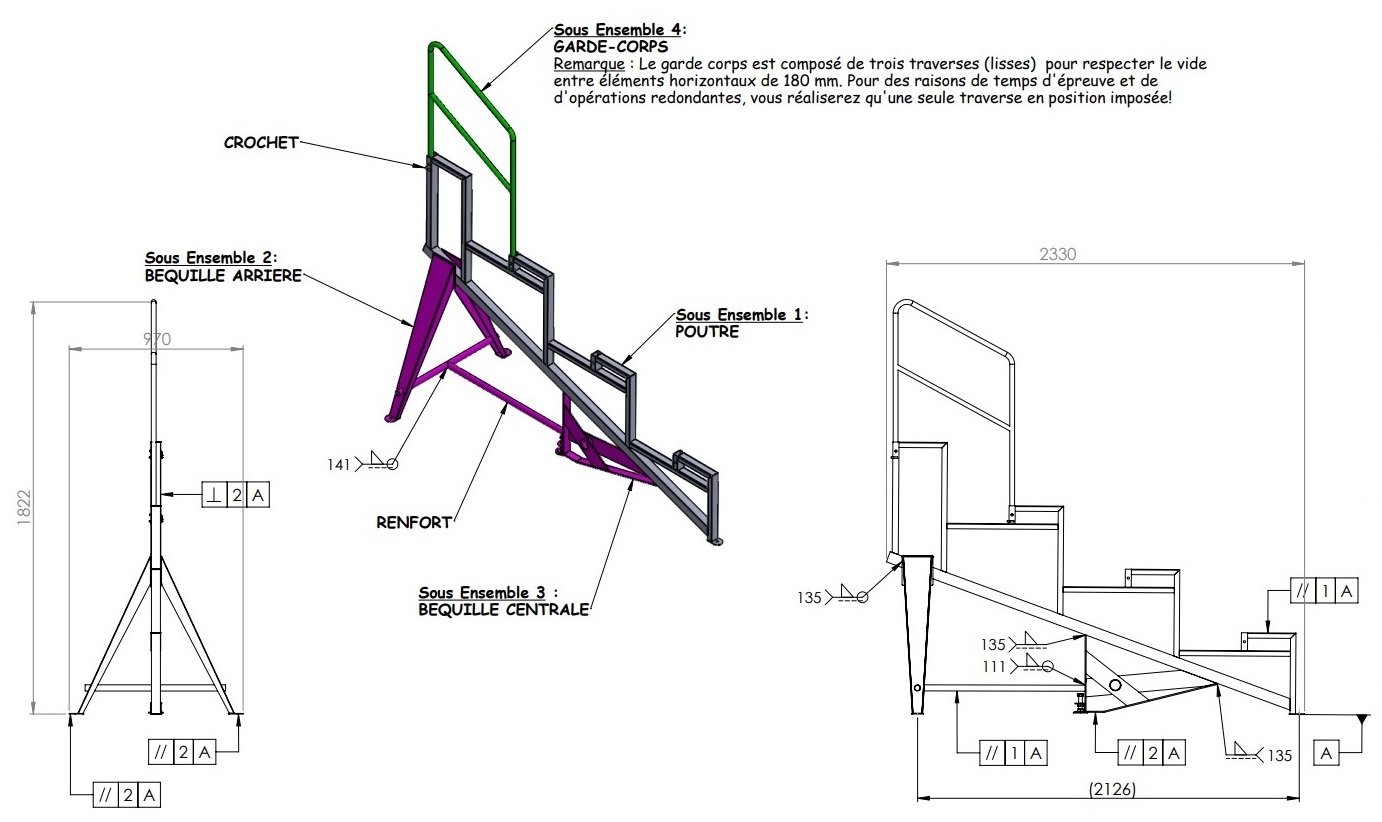

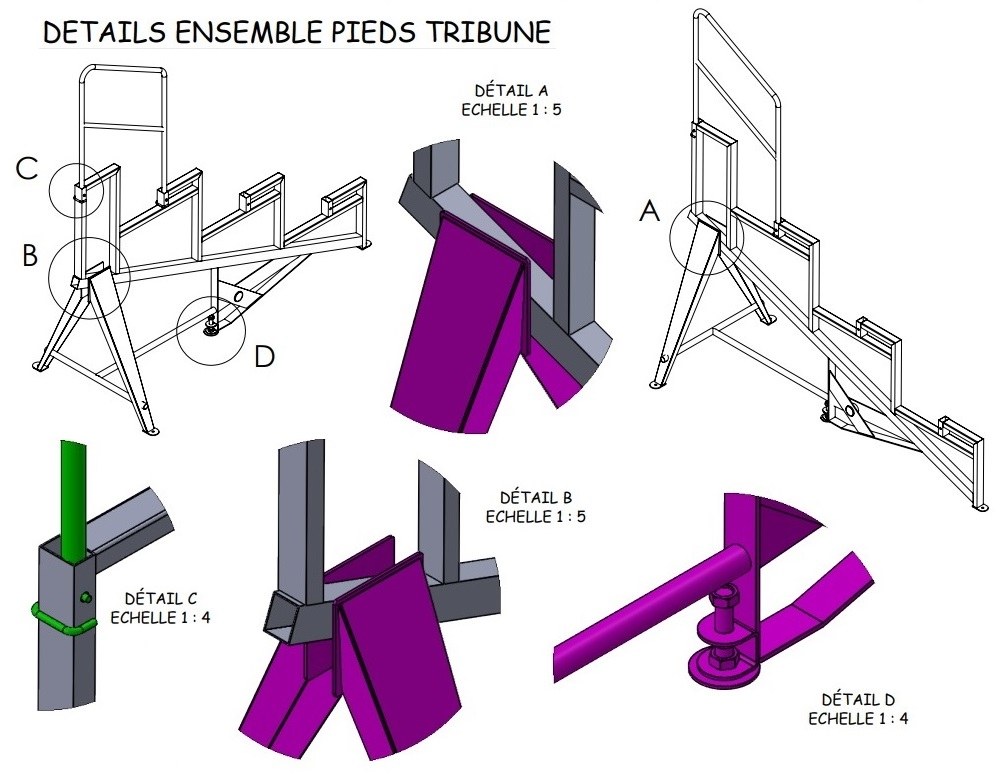

Vous avez à fabriquer un « Ensemble Pieds Tribune » …

Épreuve E3 : Mise en œuvre d'un ouvrage sur chantier

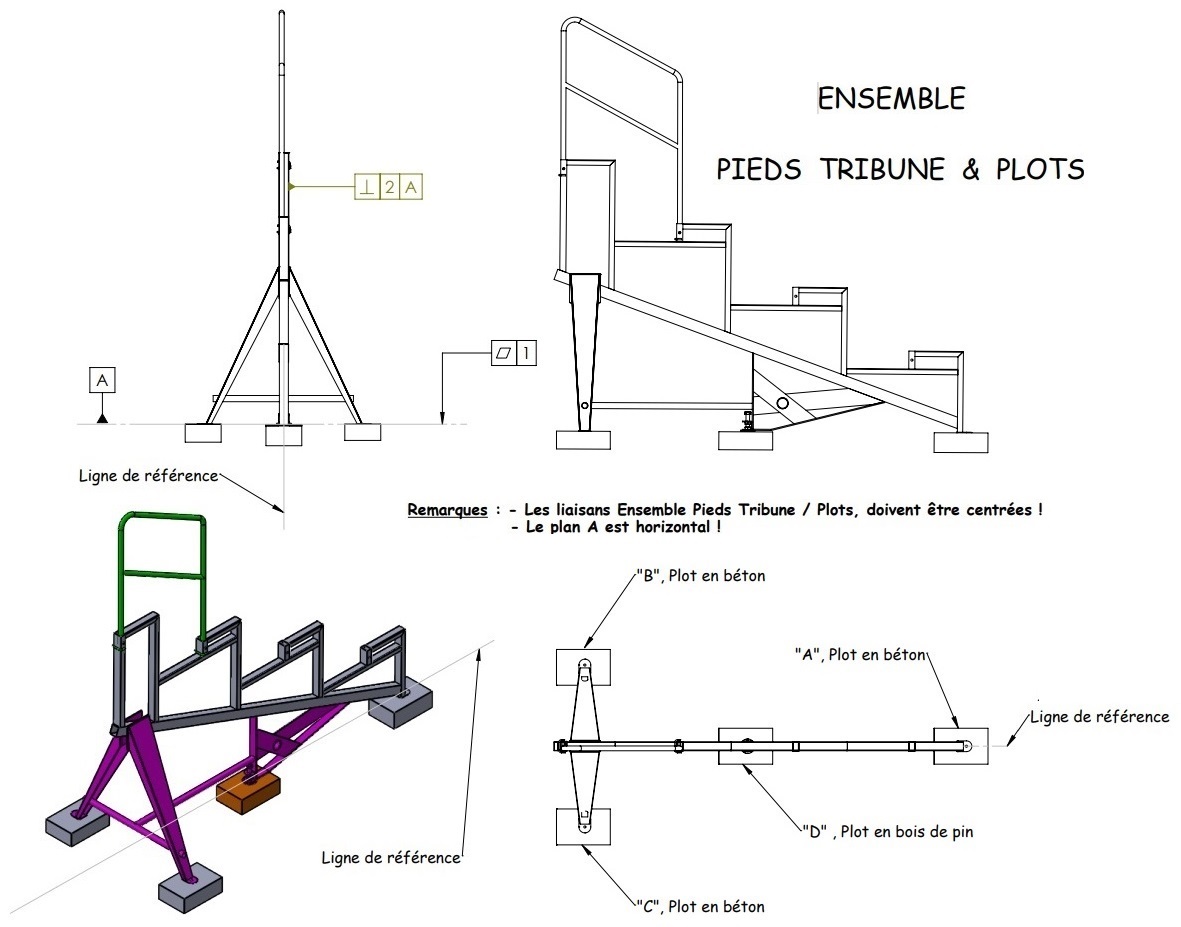

Vous devez réaliser la pose d’un pied de tribune en conformité avec le plan d’implantation sur plots en béton de différentes épaisseurs :

• Préparer la zone de pose par un balisage d’interdiction et d’obligation en remplissant la fiche d’intervention Sécurité
• Réaliser cette mise en sécurité du chantier sur votre zone de pose.
• Compléter la fiche de situation de votre site de pose par un contrôle dimensionnel et géométrique.
• Pour fixer votre pied sur les plots en béton, déterminez les éléments de fixation adaptés et remplissez la fiche d’équipement de fixation.
• Effectuer la pose de votre pied en respectant le plan et remplissez votre fiche d’intervention.
• Trier les déchets issus du chantier et remplissez la fiche de tri.
• Complétez la fiche de contrôle de l'ouvrage.
• Trouver une solution pour le changement des fixations plots en béton.
