Épreuves E11, E2, E3 : septembre

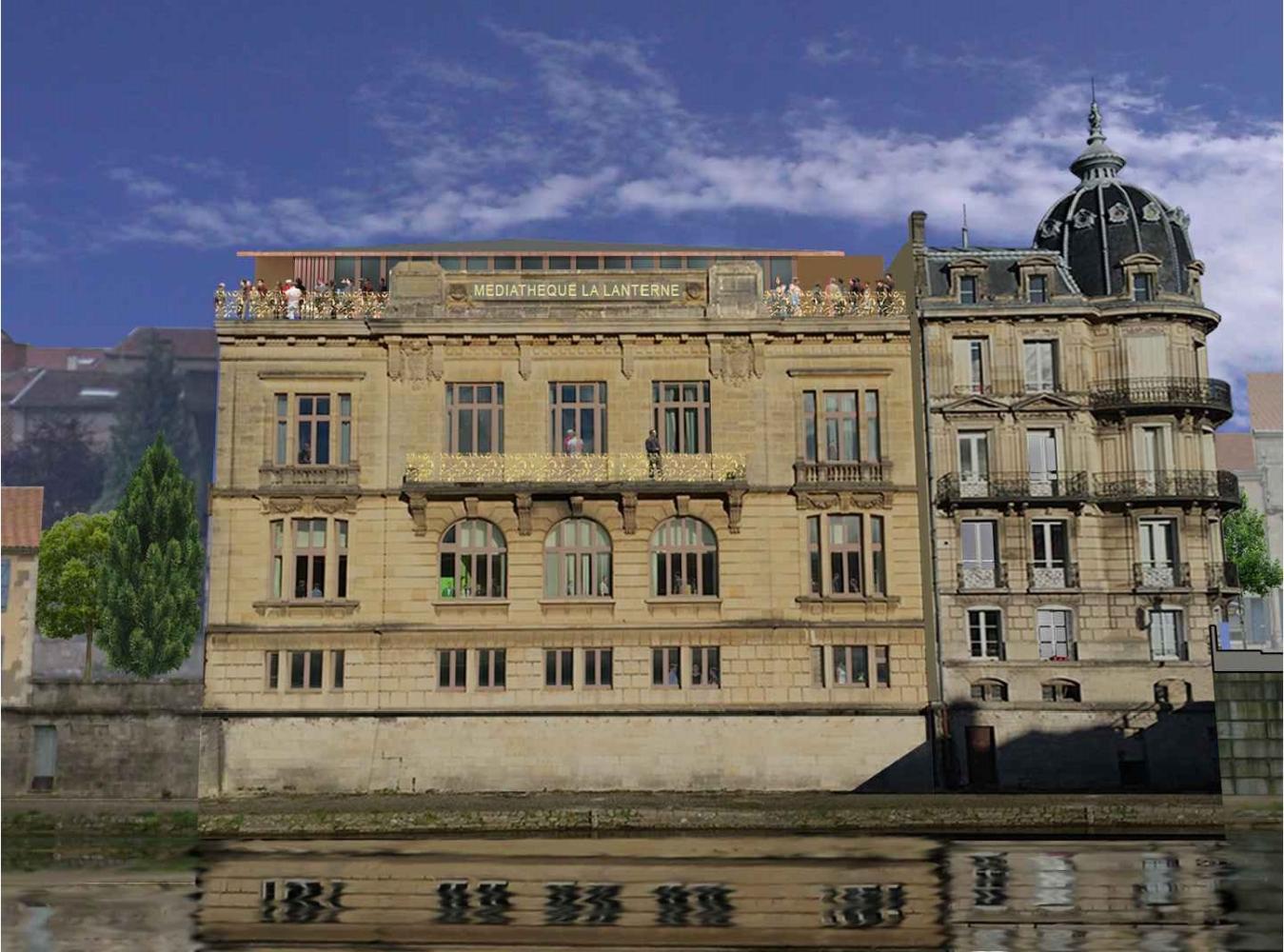

"Réhabilitation et extension de l’Hôtel des Sociétés" - VERDUN (55).

Ce sujet s'appuie sur l’opération de "Réhabilitation et extension de l’Hôtel des Sociétés pour accueillir une médiathèque communautaire » menée pour le compte de la Communauté d’Agglomération du Grand Verdun.

Épreuve E11 : Étude, préparation et suivi d'un ouvrage

Vous êtes un métallier travaillant sur un projet de construction pour une médiathèque, et votre mission consiste à réaliser plusieurs ouvrages métalliques (garde-corps, structures d’escalier, etc.).

Thèmes :

• 1. Lecture de plan :
  Vous recevez un ensemble de plans d’architecte pour préparer l’atelier et organiser la pose sur le chantier. Parmi ces plans, vous devez comprendre et exploiter les documents du dossier technique pour localiser et dimensionner les ouvrages à réaliser.
• 2. Dessin de définition :
  En raison d'une erreur du bureau d'études, vous devez modifier la platine basse de l'escalier en vue de la programmation du découpage plasma. On vous demande de modéliser cette platine à l’aide d’un logiciel CAO et faire une mise en plan cotée en vue de la fabrication.
• 3. Choix de chevilles :
  Dans le cadre de l’assemblage de la platine de réception basse de l’escalier, vous devez choisir le diamètre de cheville adaptée.
• 4. Confort de l’escalier.
• 5. Imbrication économiques des tôles :
  Dans le cadre de la fabrication de l’escalier, vous devez réaliser l’imbrication économique des 60 « demi-support de marche avant limon rampant ».
• 6. Contrat de phase de pliage :
  Dans le cadre du CCTP N°9 Serrurerie votre entreprise doit réaliser les six volées d’escalier n°4 et n°5. On vous demande d’étudier plus particulièrement la mise en forme du limon du palier.
• 7. Déterminer des réglage et solutions techniques :
  Votre entreprise doit réaliser les garde-corps des escaliers et il vous est demandé d’étudier les platines de fixation des garde-corps.
• 8. Étude de mise en barres :
  Vous devez réaliser deux sous-ensembles de garde-corps.
• 9. Planning des phases de fabrication :
  Votre entreprise doit réaliser les six volées d’escalier n°4 et n°5. On vous demande d’étudier la fabrication des éléments ainsi que leur montage pour la réalisation de la volée n° 2 de l’escalier n°5 (rampant et palier).

Épreuve E2 : Fabrication d'un ouvrage

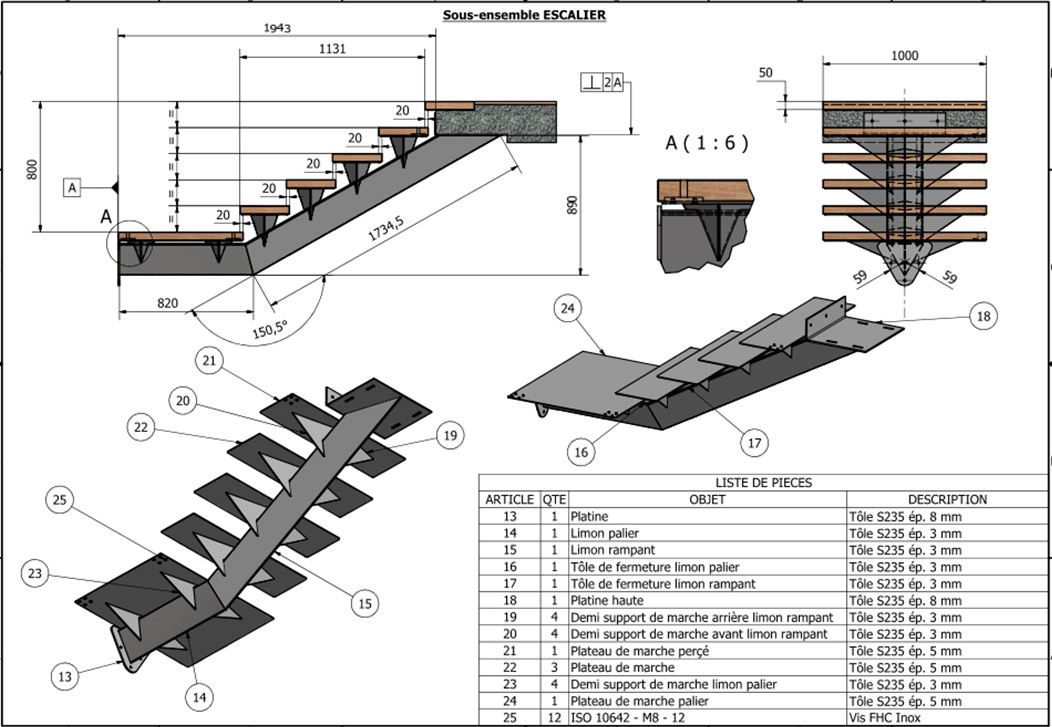

Votre entreprise a été choisie pour le lot métallerie dans le cadre de la construction d’une médiathèque située dans la ville de Verdun, en Meuse. Ce lot comprend la fabrication d’un escalier. Vous êtes donc chargé de réaliser un escalier avec rampant, conformément au dossier technique qui vous a été fourni.

Partie 1 : :

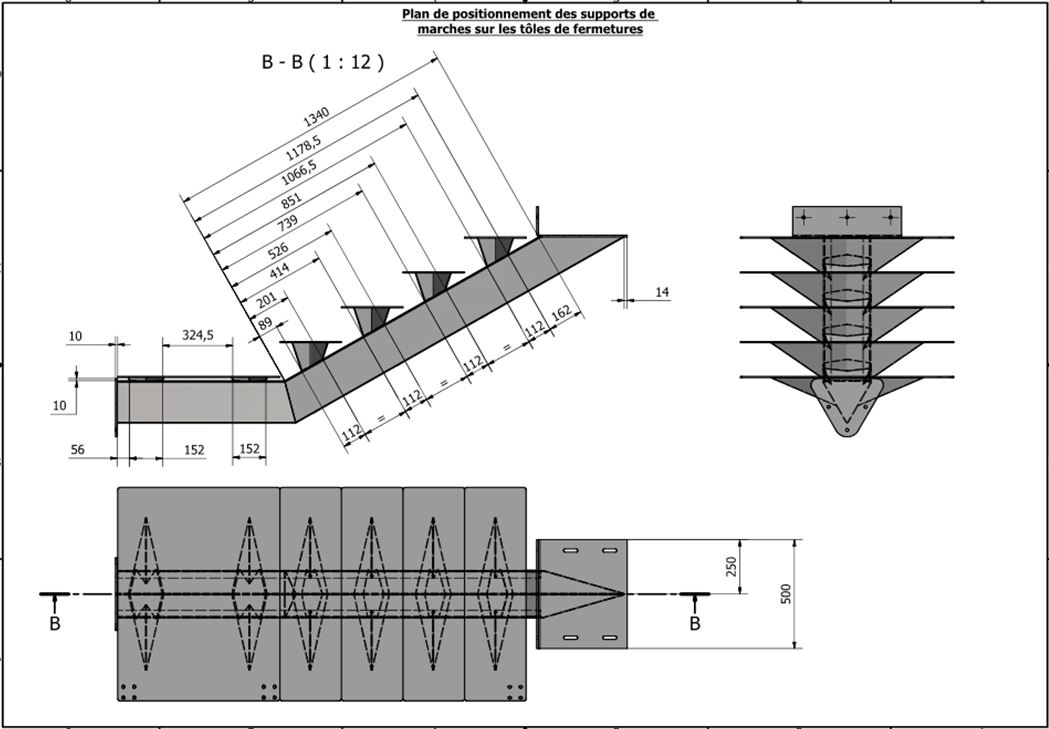

Tracer, sur le repère n°16 et le repère n°17 (tôles de fermeture), l'emplacement des supports de la marche palière ainsi que ceux de l'ensemble des autres marches.

Partie 2 : :

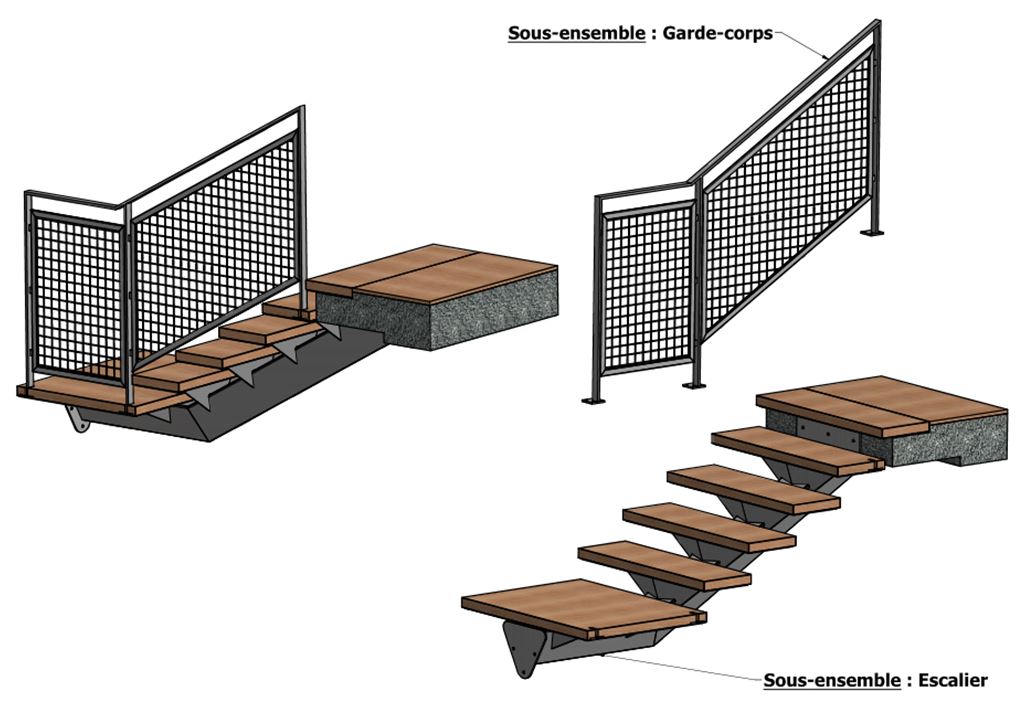

Vous êtes chargé de fabriquer ces deux sous-ensembles : l'escalier et le garde-corps.

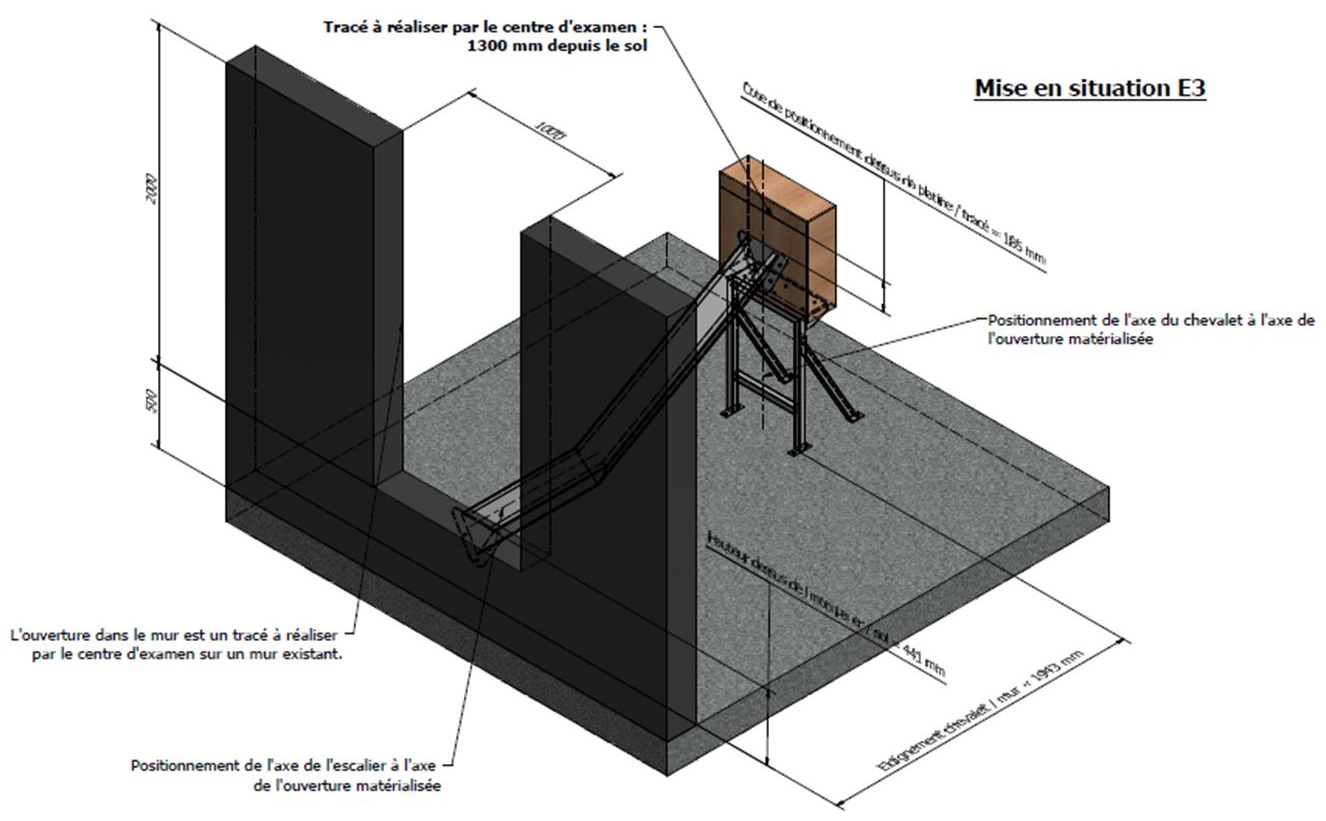

Épreuve E3 : Mise en œuvre d'un ouvrage sur chantier

Vous êtes chargé de poser le limon de l'escalier.
Vous devez :

• organiser votre zone de travail pour la pose de l’escalier.
• contrôler les supports en vue de réaliser la pose de l’ouvrage escalier.
• poser l’escalier, les nez de dalle étant en béton plein sans fissuration.
• contrôler les différents escaliers afin de les répartir correctement sur leurs emplacements respectifs.
• de retour en entreprise, trier l’ensemble des produits restant de la pose.
• afin de réaliser la réception du chantier, faire le contrôle de votre pose.
