Épreuves E11, E2, E3 : juin

Réalisation de cellules artisanales

Le projet a pour objet l'exécution complète et parfaite des travaux de tous les lots nécessaires à la réalisation de cellules artisanales, se situant sur la parcelle N° AS 221 dans la zone artisanale« La Grosse Pierre » Impasse Des Charrons sur la commune du Lion d'Angers (49220).

Épreuve E11 : Étude, préparation et suivi d'un ouvrage

On vous confie la préparation de ce projet

Thèmes :

• 1. Analyse du projet
• 2. Analyse et organisation de l'entreprise : L'entreprise « GL Métal Design », spécialiste en métallerie décorative, souhaite louer la cellule N° 2 du projet de construction. Afin d'optimiser l'activité, le chef d'entreprise mène une réflexion sur l'organisation / flux matière au sein du futur atelier.
  Il souhaite intégrer un élément de levage permettant de faire le lien entre l'ensemble des postes de travail.
  • A - Estimation de la charge maxi de levage en fonction du besoin.
  • B - Choix de l'élément de levage en fonction du besoin.
• 3. Étude de la zone de stockage : Le chef d'entreprise souhaite vérifier la charge que peut supporter la zone de stockage.
  En effet, l'ensemble des objets confectionnés (Portail, portillon, marquise, verrière, ... ), prêt à être livrés pour les clients, seront stockés principalement en appui sur le mur, puis les uns sur les autres tout en diminuant en dimension.
  • A - Analyse des charges sur la zone de stockage
  • B - Dimensionnement du solivage de la zone de stockage
• 4. Étude et analyse de l'établi : L'entreprise « GL Métal Design », souhaite réaliser une partie du lot métallerie, à savoir, la fabrication de deux établis.
  L'ensemble des pièces seront en acier S235, puis une peinture sera appliquée afin de garantir une protection contre la corrosion.
  • A - Analyse fonctionnelle et structurelle de l'établi
• 5. Étude de fabrication de l'établi

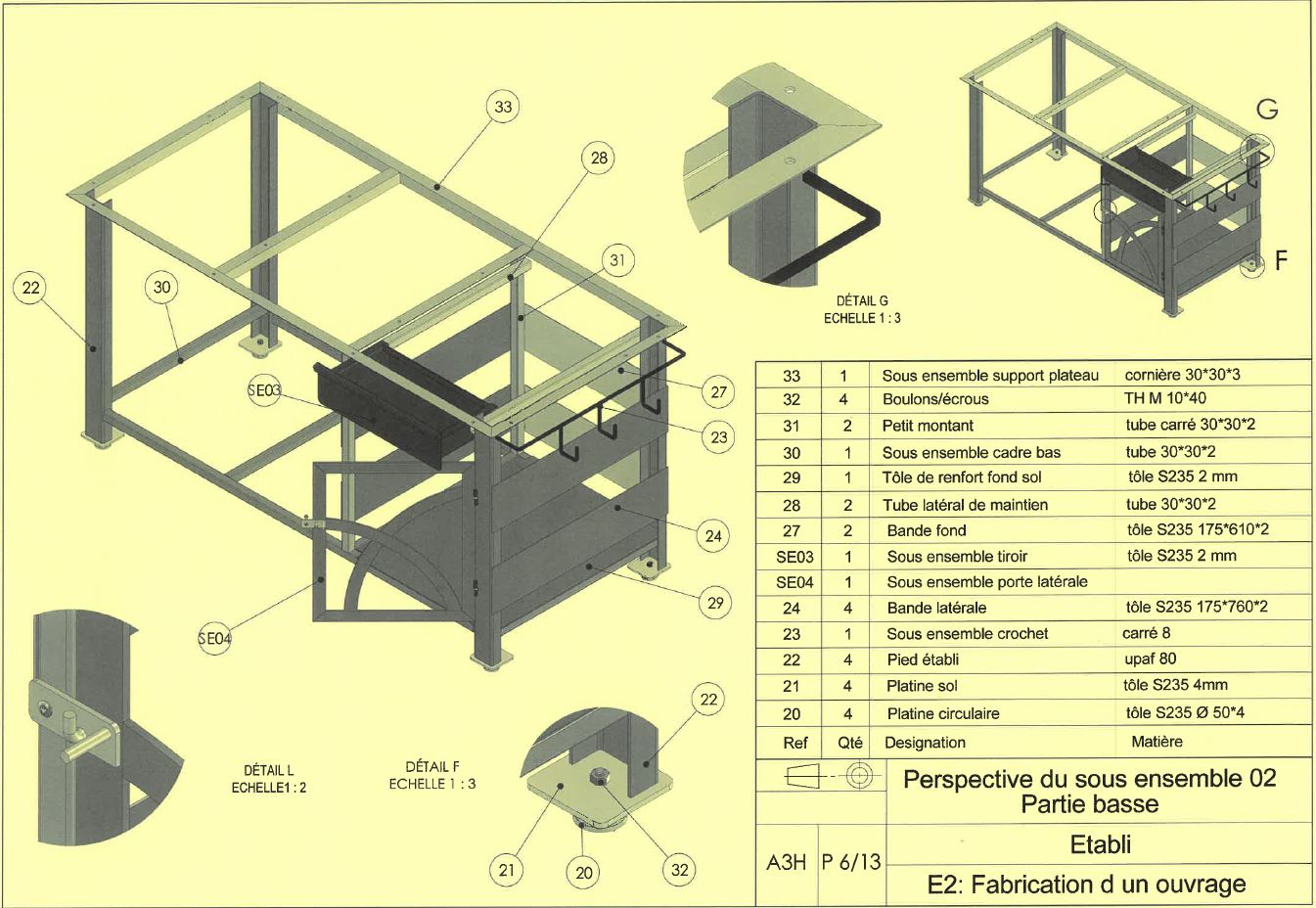

  • A- Etude du sous-ensemble haut SE01
  • B- Etude du sous-ensemble tiroir SE03

Épreuve E2 : Fabrication d'un ouvrage

Votre entreprise a été choisie pour réaliser le prototype d'un établi, avant sa commercialisation en série.
On vous demande de réaliser un seul exemplaire d'établi suivant le dossier technique mis à votre disposition.

Partie 1 : :

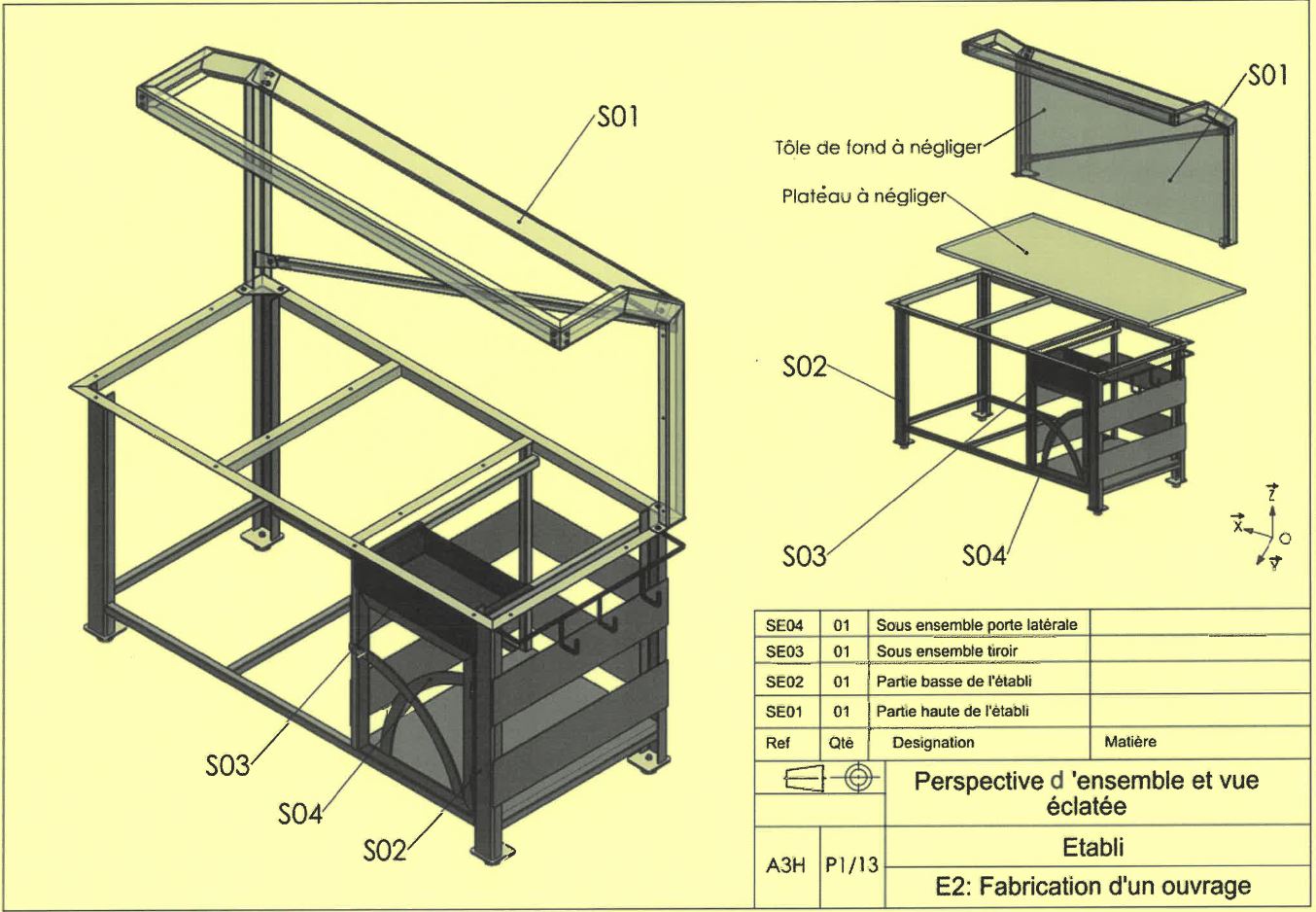

Réaliser le dessin d'épure du sous-ensemble SE04, afin de faciliter sa fabrication.

Partie 2 : :

Réaliser la fabrication d'un établi dans le temps imparti en respectant les règles de sécurité.

Épreuve E3 : Mise en œuvre d'un ouvrage sur chantier

Au sein d'une entreprise de logistique, un garde-corps a été percuté et endommagé par une machine de levage.
Dans l'attente du garde-corps définitif, l'entreprise dans laquelle vous êtes employé et en charge de la réparation, vous demande de sécuriser la zone.
Vous devez, sur site :

• Reposer la main courante restante SE 30.
• Assembler le garde-corps SE 40 et le poser. Cette pose sera facilitée en utilisant le SE 50.
