Épreuve U34 - Bac PRO EDPI - juin 2024

Présentation

Présentation de l'entreprise

La Mésange Verte est une entreprise familiale et innovante fondée en 2009 avec la création de son produit phare : le collier Ecopiège® (un piège contre la chenille processionnaire du pin ) dont elle est le fabriquant / concepteur.

Entreprise innovante spécialisée depuis 7 ans contre un nuisible difficile à maîtriser.

Elle reste impliquée dans la recherche et le développement  afin d’apporter le meilleur accompagnement en matière de lutte globale.

Elle est en relation avec les organismes publics (fédérations de lutte contre les nuisibles, I.N.R.A) avec qui elle partage des informations.

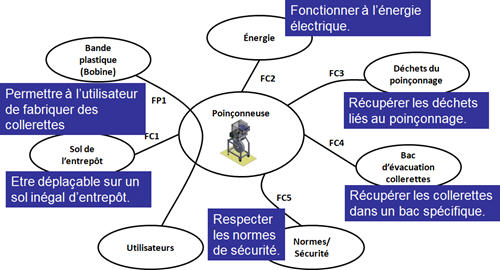

Présentation de la poinçonneuse

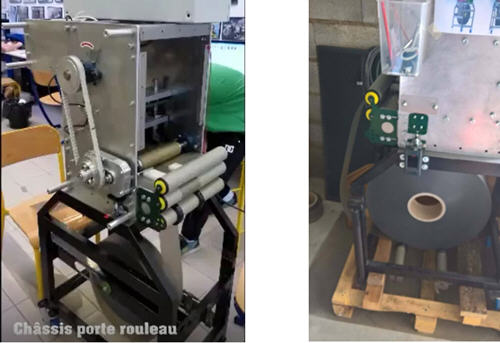

Conçu pour réaliser les collerettes du collier Ecopiège® , la poinçonneuse de bandes plastiques dispose d’un chargement de bobine plastique.

Principe de fonctionnement

Problématique générale

Après une année d’utilisation de la poinçonneuse de bandes plastiques, la société la Mésange Verte a identifié des éléments d’améliorations possibles sur le système.

Elle souhaite faire appel au bureau d’étude R&D UNIK (co-concepteur du système) afin de modifier et d’adapter l’existant.

Travail demandé

Le sujet comprend quatre problématiques à résoudre :

Problématique 1 : Vous travaillez dans le bureau d’étude de la société R&D UNIK concepteur de la poinçonneuse pour la société la Mésange Verte. La lubrification (non modélisée) du guidage du poinçonnage génère des salissures inacceptables  sur le produit final. Il vous est demandé de modifier ce système de guidage.

Problématique 2 :

• L’évacuation des bandes découpées n’est pas satisfaisante. Elles retombent sur la bobine d’alimentation. Vous devez prévoir un guidage jusqu’à un bac de réception.
• Le tiroir d’évacuation des déchets de poinçonnage coulisse mal car aucun guidage n’a été prévu (la mise en position étant réalisée par les têtes de vis).

Problématique 3 : Le système de découpe ne se déclenche pas correctement à chaque cadence de découpe. Le responsable de votre service vous demande de  modifier le nombre d’électroaimants (de 2 à 4) responsables du défaut constaté.

Problématique 4 : Le sol de l’atelier n’étant pas régulier, le déplacement de la machine s’avère difficile et instable. Le responsable de votre service vous demande d’analyser ce problème puis de le résoudre.
