Épreuve U33 - Bac PRO EDPI - juin 2024

publié le 17 nov 2024 par Jean-Christophe DUCHATEAU

Groupe principal

Description

Présentation

La société CIP

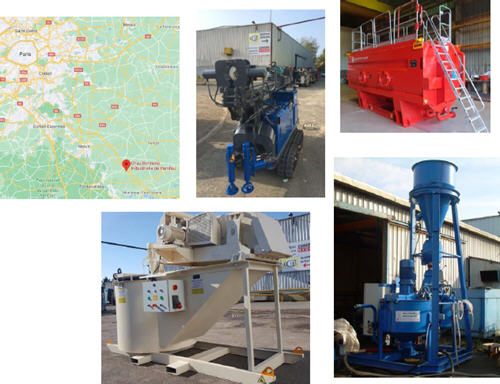

Située à Pamfou en Seine-et-Marne (77), la Chaudronnerie Industrielle de Pamfou est spécialisée dans le domaine de la chaudronnerie, de la maintenance hydraulique et électrique, de l’ingénierie mécanique industrielle et de la fabrication de machines spéciales.

Le procédé DED – Directed Energy Deposition

La technologie de fabrication additive DED est une technique d’impression 3D qui permet la production, par couches successives, de pièces en métal, en polymère ou encore en céramique. Dans ce procédé, une énergie thermique focalisée est utilisée pour fusionner des matériaux en les fondant au fur et à mesure qu'ils sont déposés.

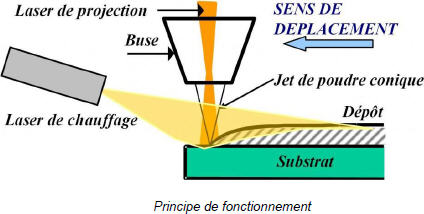

La matière, une poudre ou un fil, est déposée par une buse, montée généralement sur un bras robot à 5 axes, et immédiatement fondue par un faisceau laser ou d’électrons.

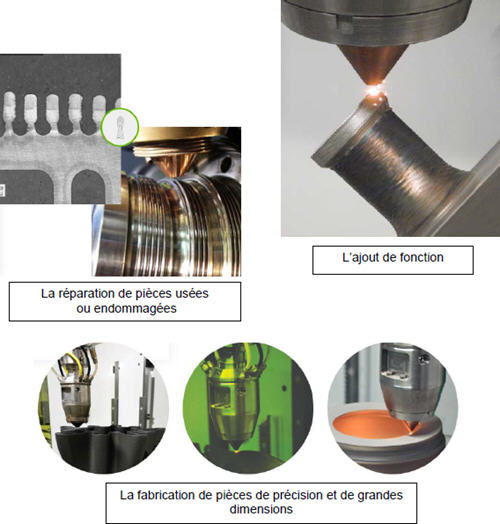

Applications

Le procédé DED permet :

Problématique

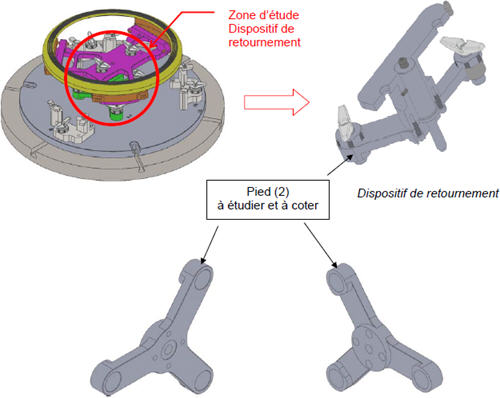

L’entreprise CIP doit concevoir, pour un client, un dispositif de retournement à monter sur une machine Magic 800 de BeAM utilisant le procédé DED.

Ce dispositif doit permettre de retourner un anneau afin que le procédé DED puisse faire son addition de matière sur ses 2 faces. On commencera par ajouter de la matière sur la face intérieure de l’anneau puis sur la face extérieure après le retournement par le dispositif.
