Épreuve E41 session 2013 BTS Electrotechnique

BREVET DE TECHNICIEN SUPERIEUR ELECTROTECHNIQUE SESSION 2013

EPREUVE E.4.1. Etude d’un système technique industriel

Pré-étude et modélisation    Durée 4 heures – Coefficient 3

--------------

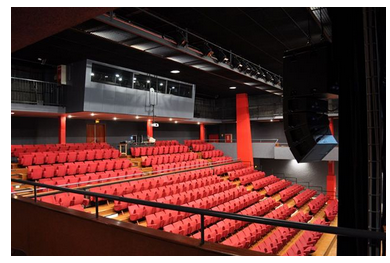

Centre culturel Pablo Picasso - Homécourt.

Problématique

Dans le cadre de la rénovation, il a été décidé de motoriser et d’automatiser le déplacement des perches afin de minimiser le temps de mise en place des décors et de pouvoir créer des effets pendant les spectacles.

Le nouveau système permettra un positionnement plus précis des perches.
La modernisation du système d'éclairage permettra également de répondre aux demandes croissantes d'effets lumineux sophistiqués.

Dans un premier temps, nous choisirons et nous dimensionnerons les éléments techniques permettant le positionnement automatisé des perches.

Dans un second temps nous étudierons comment améliorer l’éclairage de la scène (augmentation de la puissance globale, augmentation de la part d’éclairage variable) en évaluant l’impact économique et technique de cette modification.

La pré-étude consistera à :

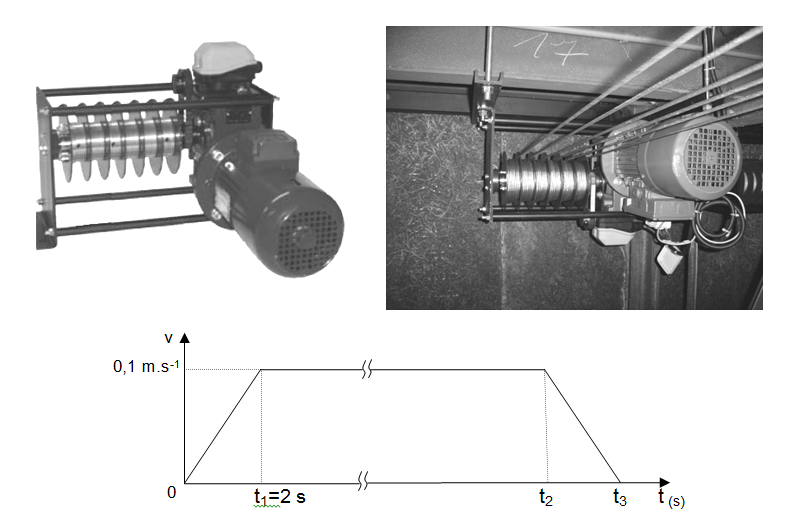

-  faire un bilan mécanique du système afin de dimensionner les éléments de la chaîne cinématique;

- justifier le choix de la section du conducteur neutre sachant que l’installation possède des gradateurs;

-  prédéterminer les réglages d'un projecteur.
