Épreuve E4 - BTS CPI - Sous-épreuve U42 - septembre 2020

Mise en situation

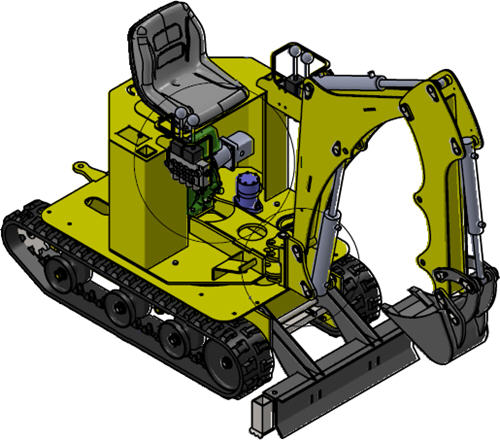

Commercialisée par la société SAS H.H.O. située en Charente-Maritime, la minipelle PHOENIX 400 est destinée à l’excavation, à la fouille, au terrassement et au transport de charges. Elle sert aussi aux opérations de chargement et de déchargement de terre, de roches et d’autres matériaux.

Composition du sujet

Le sujet comporte 6 parties

PARTIE 1 : ANALYSE DE LA STRUCTURE PRÉLIMINAIRE DE LA MINIPELLE.
Problématique : identifier les contraintes qui impactent la conception préliminaire de la minipelle.

PARTIE 2 : ÉTUDE DE LA CAPACITÉ DE LEVAGE.
Problématique : pré-dimensionner le vérin de la flèche.

PARTIE 3 : ÉTUDE DE LA FLÈCHE.
Problématique : valider les dimensions de la section de la flèche.

PARTIE 4 : ÉTUDE DE LA CHAÎNE DE PUISSANCE.
Problématique : pré-dimensionner les composants de la chaîne de puissance.

PARTIE 5 : CONCEPTION PRÉLIMINAIRE DE LA NOIX 21.
Problématique : assurer les fonctions techniques de la noix 21.

PARTIE 6 : ÉTUDE DU COUPLAGE ENTRE LE MOTEUR THERMIQUE 24 ET LA POMPE HYDRAULIQUE 23.
Problématique : implanter et concevoir les composants permettant de réaliser la liaison entre le moteur thermique 24 et la pompe hydraulique 23.
