Épreuve E.4 : Analyse, prescription, conception d'un projet

Présentation

Le projet du complexe sportif à Languidic s’articule autour d’un hall central accueillant et convivial, ouvert sur une grande salle multisport, un club house et le « paysage environnant ».

Les espaces sont répartis sur trois niveaux pour optimiser la compacité et minimiser les déperditions thermiques.
Le R-1 accueille les annexes sportives, le RDC le club house prolongé par une terrasse panoramique, et le R+1 les plateaux sportifs.

Le bardage robuste en béton fibré teinté et métal perforé s’inspire des teintes locales, combinant durabilité, simplicité d’entretien et esthétique contemporaine.
Cette architecture bioclimatique allie respect du site et fonctionnalité.

Description de la nouvelle structure

• Le bâtiment « Complexe sportif » est considéré comme un parallélépipède rectangle d’environ 46 m x 50 m x 13 m.
• La toiture est globalement à deux versants.
• La base maçonnée est constituée de béton coulé à différentes densités et armatures.
• Seule la structure métallique supérieure est l’objet des études.

Description du sujet.

• Partie 1 : Analyse des besoins du client
  Cette partie définit le contexte du projet, du point de vue usages du bâtiment et données géographiques et sismiques.
  • Étude géotechnique
  • Étude sismique
  • Classement du projet

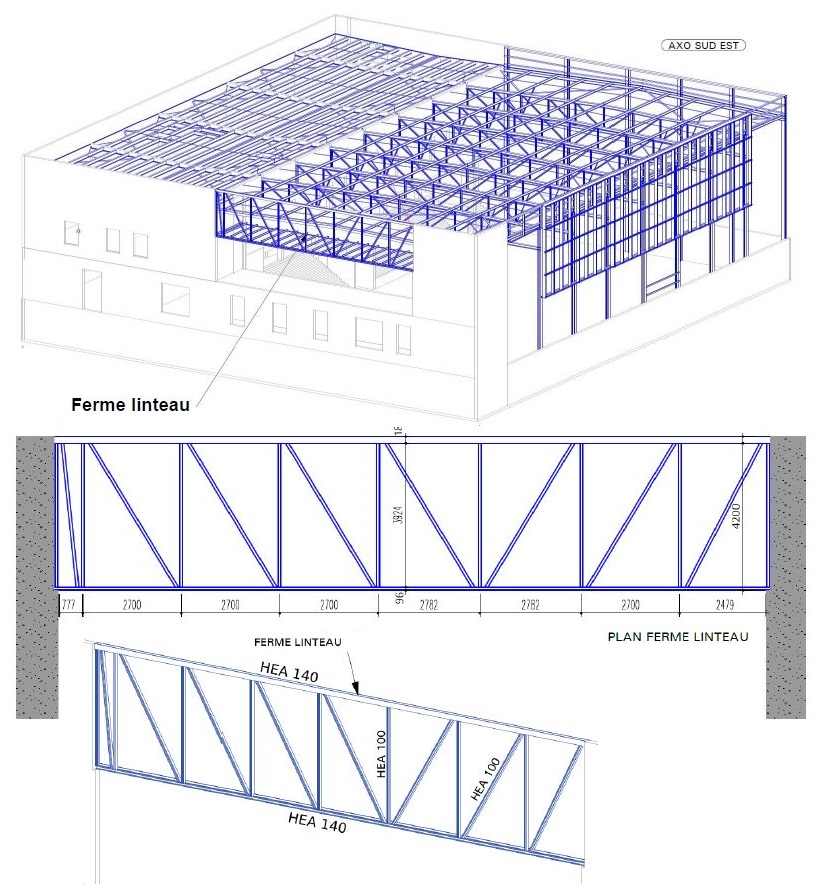

• Partie 2 : Étude de la ferme linteau
  Cette partie porte sur l’étude de la ferme linteau, qui supporte les éléments d’étanchéité et d’isolation au-dessus de la terrasse du club-house et forme l’acrotère dans la zone au-dessus du toit.
  • Étude de la ferme linteau
  • Étude simplifiée
  • Validation de l’architecture
• Partie 3 : Étude du portique travée DD
  Cette partie a pour objet l’étude de l’élément le plus chargé de la structure métallique de la salle de danse, soit le portique de la travée DD.

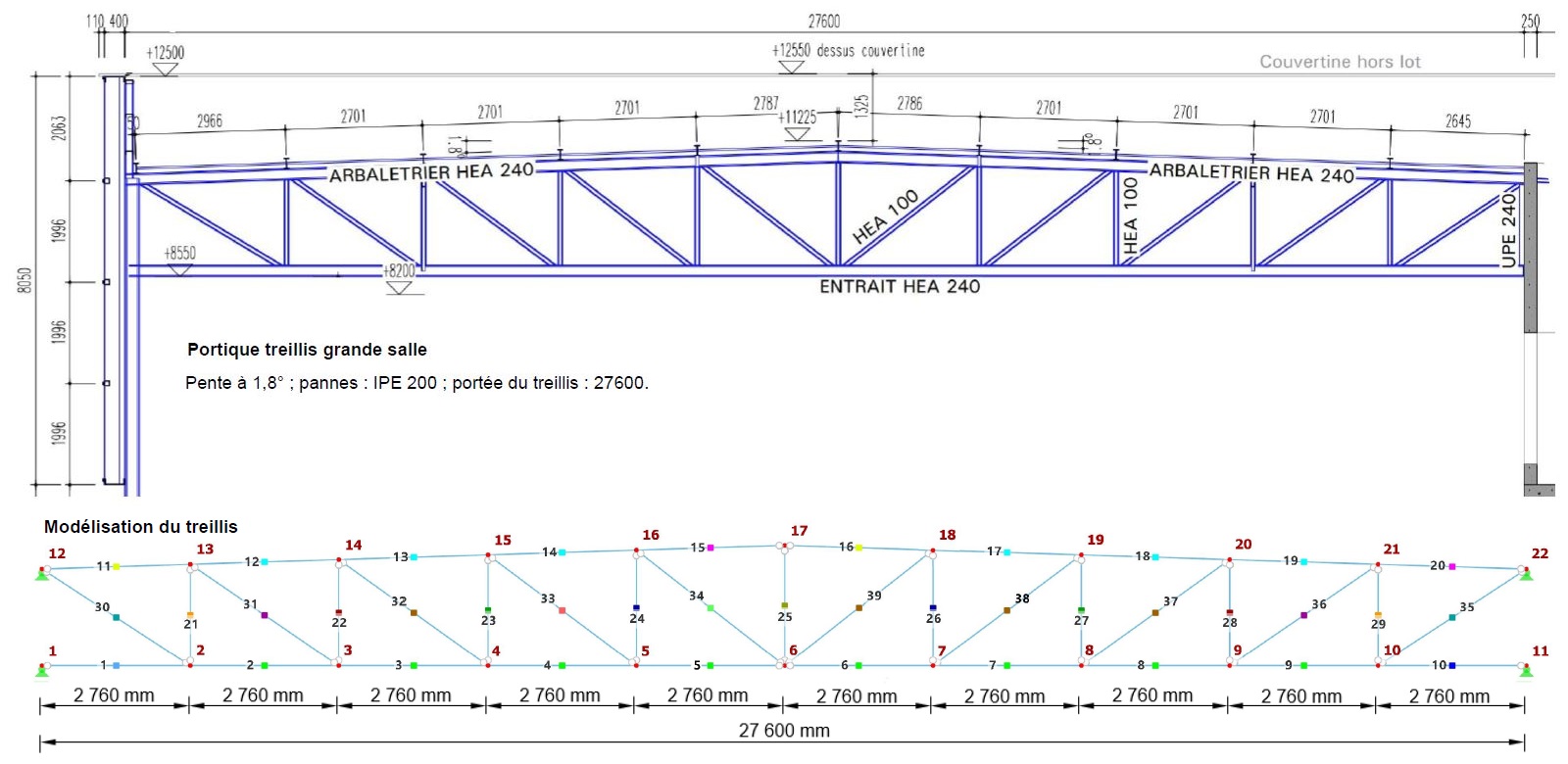

• Partie 4 : Étude du treillis (travées BB à HH)
  Cette partie a pour objet l’étude de l’élément le plus chargé de la structure métallique en surplomb du hall principal du complexe sportif, soit l’un des treillis des travées BB à HH.
  • Analyse du treillis
  • Modélisation des efforts et calculs associés
• Partie 5 : Étude de la liaison entre la membrure inférieure du treillis et le poteau (travées BB à HH)
  Cette partie a pour objet la définition de l’une des liaisons des treillis des travées BB à HH, constitutifs de la structure métallique en surplomb du hall principal du complexe sportif.
