Épreuve E.4 : Analyse, prescription, conception d'un projet

Présentation

Une passerelle piétonne, située à Moyeuvre-Grande (57) sur le parcours «au fil bleu de l’Orne» a subi de très importants dommages. Elle est actuellement fermée au public ce qui crée une discontinuité dans la promenade. La passerelle doit être déposée et reconstruite.

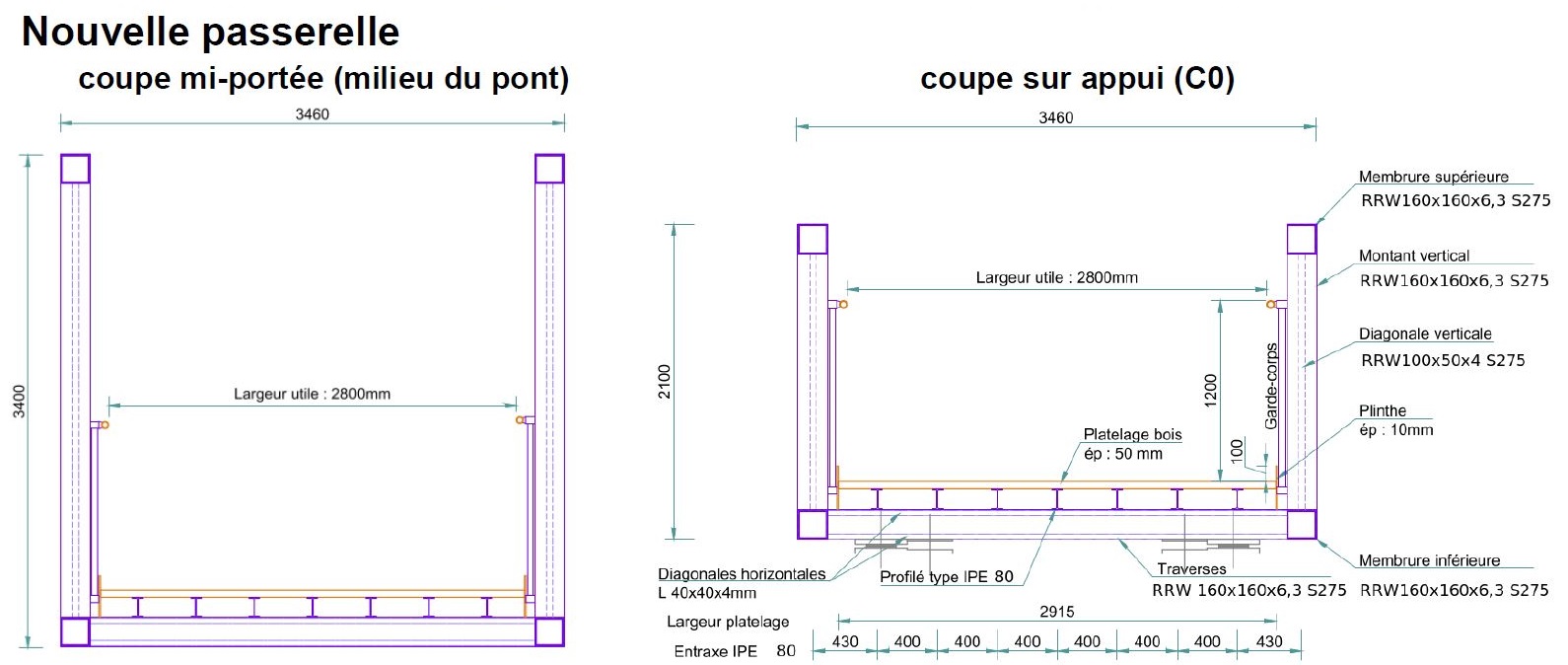

Description de la nouvelle structure

• Tous les aciers sont de nuance S275
• Le plateau horizontal est formé d’un plancher en bois qui repose sur des solives IPE80 elles-mêmes supportées par des traverses en tube carré RRW160x160x6,3.
  Les traverses sont encastrées dans les bases de deux poutres treillis latérales.
  Le plateau est contreventé par des croix de Saint-André en cornière L40x4.
• Les poutres treillis latérales de hauteur variable sont constituées de deux membrures dites supérieure et inférieure ainsi que de plusieurs montants.
  Membrures et montants sont faits des mêmes tubes carrés que ceux des traverses, alors que ses diagonales sont faites de tubes rectangles plus petits (RRW100x50x4).

Contrainte de chantier : aucun appui, même provisoire n’est possible entre les appuis, dans le lit du fleuve.

La protection contre la corrosion des charpentes métalliques des tabliers et des travées d’accès est assurée par peinture sur acier mis à nu.

Description du sujet.

• Partie 1 : vérification d’une solive support du platelage
  • Chargement
  • Vérification ELU
  • Vérification ELS
• Partie 2 : vérification du treillis
  • Stabilités
  • Chargement
  • Sollicitations ELU
  • Résistances ELU de la membrure supérieure en C’
• Partie 3 : dimensionnement du transport et du levage
• Partie 4 : vérification d’une attache de membrure tendue
  • Vérification ELU du plat de l’attache étudiée
  • Vérification ELU des boulons de l’attache étudiée
