Épreuve d'admission - Concours Général des Métiers - MP3D - Session 2025

Présentation de SOMFY

La société SOMFY (Société d’Outillage et de Mécanique du Faucigny) est un groupe industriel implanté à Cluses en Haute Savoie (74). Créée en 1969, l’entreprise est spécialisée dans la fabrication d’appareils domotiques* comme les stores automatiques, les alarmes, les systèmes d’ouverture de portail automatiques… SOMFY emploie 6700 personnes à travers le monde et réalise un chiffre d’affaires de 1.5 milliard d’euros en 2022.

* La domotique est un terme récent construit à partir du mot latin « domus » qui veut dire « maison ». La domotique est donc l’ensemble des équipements électromécaniques pour la maison.

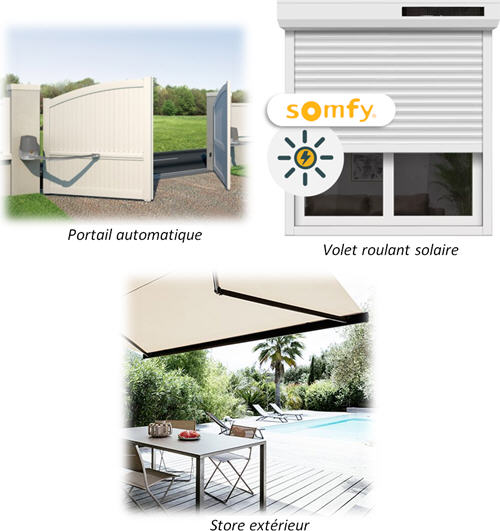

Exemples de produits SOMFY :

La problématique de la conception

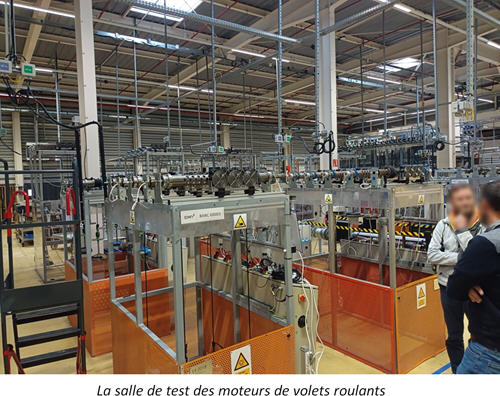

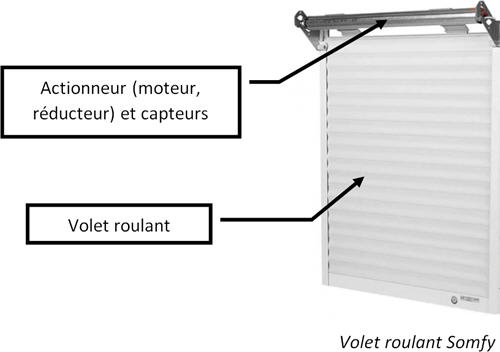

Afin de garantir aux clients la longévité des moteurs de volets roulants automatiques, des bancs de test éprouvent les moteurs durant plusieurs mois. Ils sont testés à pleine charge et par des conditions atmosphériques variées.

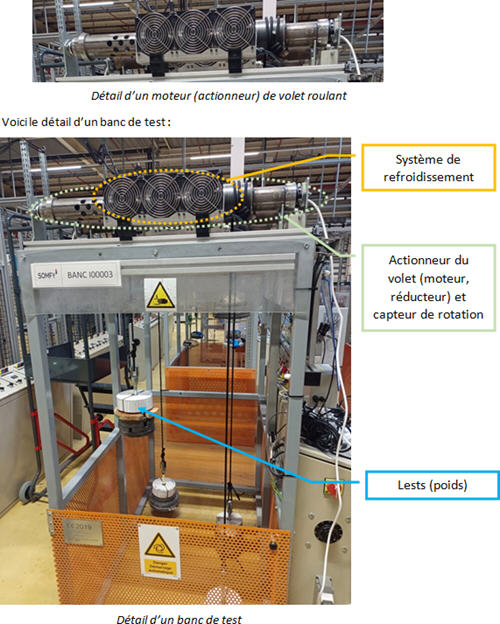

Lorsqu’un moteur électrique fonctionne de manière répétée, sa température va augmenter significativement. Pour éviter que la chaleur ne détériore le moteur, il est arrêté automatiquement lorsque sa température dépasse 120°C (soit après 4 minutes de fonctionnement environ). Cette mise en sécurité et l’attente du refroidissement du moteur rallongent significativement la durée des tests des moteurs. Afin de raccourcir cette durée, les moteurs sont refroidis en permanence par 3 ventilateurs (voir photo ci-dessous), les temps d’attente sont ainsi supprimés.

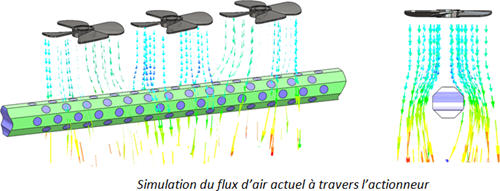

Le montage actuel des ventilateurs sur les bancs de test est peu efficace : le flux d’air traverse l’actionneur et se perd dans la salle de test.

Énoncé de la problématique de la conception

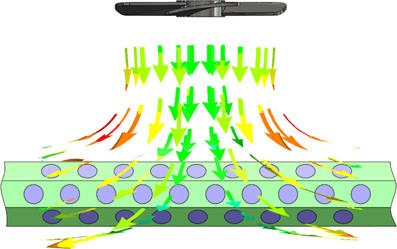

Afin de réduire la consommation électrique des ventilateurs et leur nombre, SOMFY souhaite fabriquer un canaliseur de flux d’air intégrant un seul ventilateur. Le flux d’air correctement canalisé doit permettre d’obtenir une efficacité équivalente au montage précédent.

Travail demandé

• Le candidat doit concevoir ce canaliseur de flux d’air et en fabriquer un prototype fonctionnel tout en respectant toutes les exigences du diagramme des exigences.
• Le candidat doit tester les éléments imprimés et réaliser l'assemblage sur le banc de test.
• Le candidat doit présenter à l'oral la conception et le prototypage du canaliseur de flux d’air.

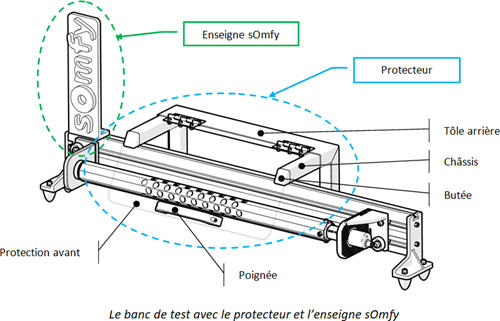

• Le candidat doit modéliser le protecteur et l'enseigne SOMFY du banc de test.
