Analyse par corrélation d’images numériques d’une poutre en béton armé soumise à un essai de flexion

Cette ressource s’intéresse à une séance de travaux pratique dont le but est d’amener une poutre en béton armé à la ruine. Les étudiants sont amenés à étudier les facies de fissuration et comparer les sollicitations résistantes avec les calculs analytiques. La théorie, l’instrumentation et le déroulé de l’essai ont fait l’objet de trois ressources : Fabrication d’une poutre en béton armé, Etude théorique d’une poutre en flexion 4 points et Cassage d’une poutre en béton armé.

Cette ressource propose une modification du dispositif expérimental en intégrant la technique de la corrélation d’images numérqiues (voir la ressource Présentation générale de la corrélation d’images numérique), méthode qui permet d’observer en temps réel l’évolution des champs de déplacement et des faciès de fissuration dans la zone centrale de la poutre. Enfin une comparaison entre les mesures obtenues effectuées avec les capteurs classiques et celles issues de la corrélation d’images est présentée.

Contenu de la ressource :

1. Présentation de l’essai
   1. Matériaux

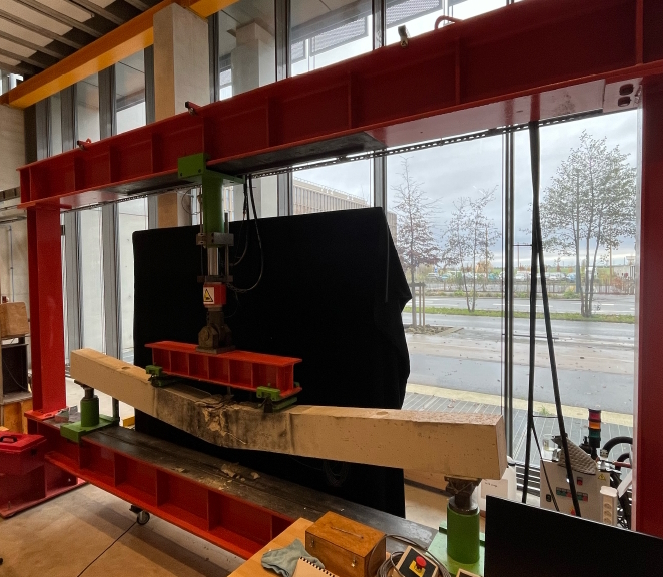

   2. Montage expérimental
   3. Instrumentation classique
   4. Corrélation d’images numériques
2. Analyse des résultats expérimentaux
   1. Courbe force-déplacement

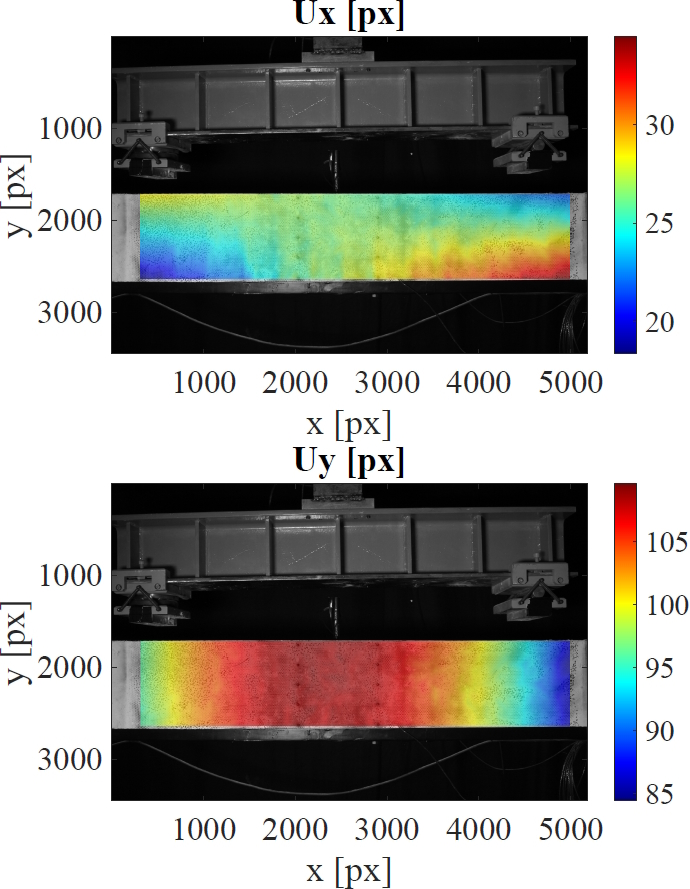

   2. Mesures des champs de déplacement par CIN

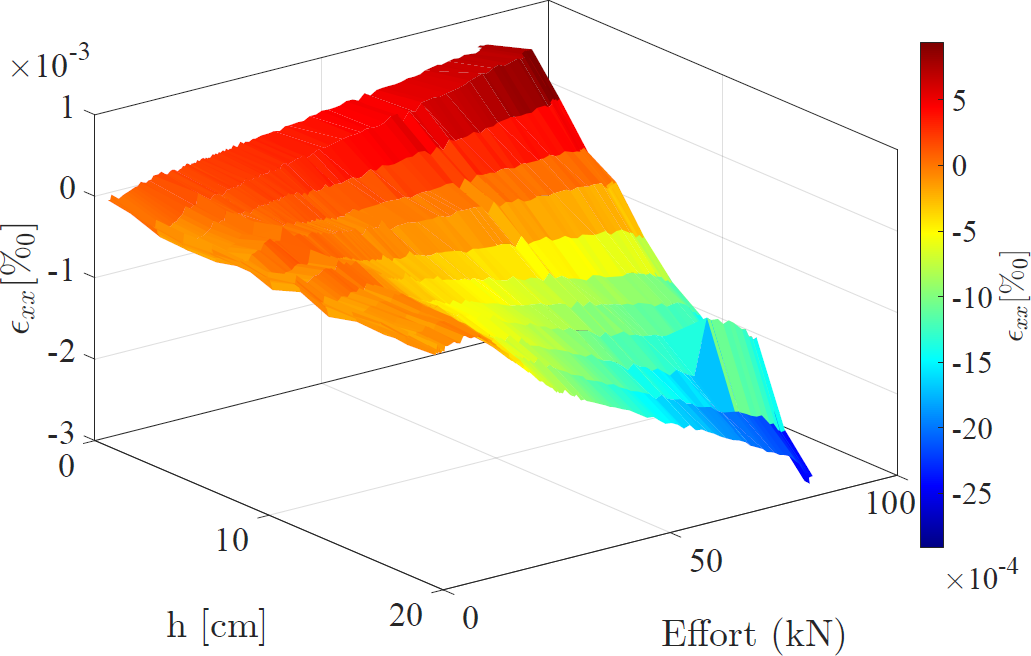

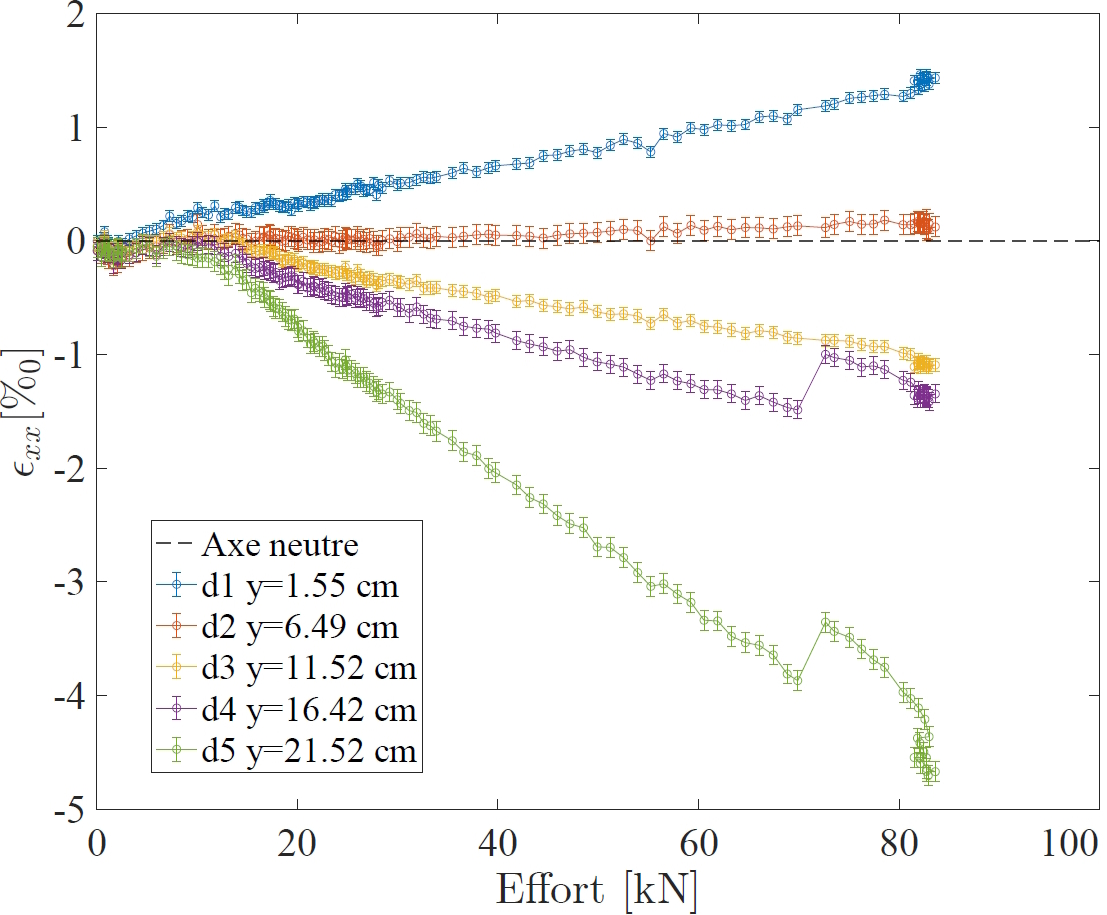

   3. Mesure des déformations au centre de la poutre
3. Conclusion
