Tracé informatique de diagramme d'enthalpie pour des études énergétiques.

Principe  :

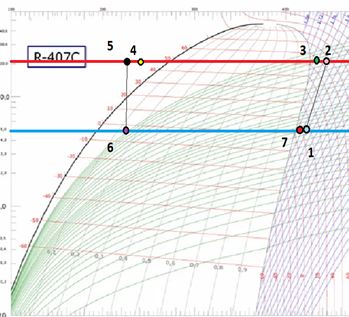

L’intention est ici d’appliquer la programmation python à la résolution de problèmes énergétiques. Ceci en aidant les apprenants et enseignants à analyser les différents cycles de fonctionnement d’une pompe à chaleur. Lors d’un TP l’apprenant prend des mesures sur une installation puis reporte dans une fenêtre informatique les résultats. Un calcul renvoie les valeurs de l’enthalpie, du volume spécifique et de l’état réel du gaz dans le circuit, aussi le programme renvoie le placement du point dans le diagramme !

Contexte  :

Souvent d’approche complexe pour les apprenants, le tracé du diagramme enthalpique est ici facilité afin d’étudier les différents cycles de fonctionnement d’une pompe à chaleur.

Contenu de la ressource :

Pour pouvoir fonctionner, le simulateur nécessite l’installation d’un éditeur Python et de certaines biblitothèques. Pour cela il est fourni :

• Tutoriel d'installation de l’application Python (version 3.13) intégré dans le tutoriel « Notice d'utilisation du programme à destination des enseignants »

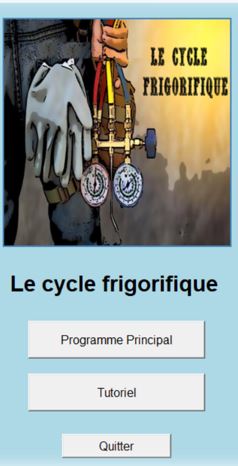

• Un Programme python Cycle Frigorifique – en format ZIP . Il comprend tous les fichiers nécessaires : Une fois décompressé, l’exécution d’un fichier exécutable (.bat) installe sur le PC l’applicatif nécessaire au fonctionnement.

Fichiers et liens :

Les ressources à installer (Python et bibliothèques professionnelles) sont totalement gratuites et les mises-à jour du programme sont automatisées à chaque lancement.
