Sous épreuve U42 - BTS ATI - Nouvelle-Calédonie - 2017

Brevet de Technicien Supérieur

Assistance Technique d'Ingénieur

Épreuve E.4 : Étude d'un système pluritechnologique

Sous épreuve : Vérifications des performances mécaniques et électriques d’un système pluritechnologique

Unité U42

Durée : 3h Coefficient 3

Ligne de conditionnement de yaourts

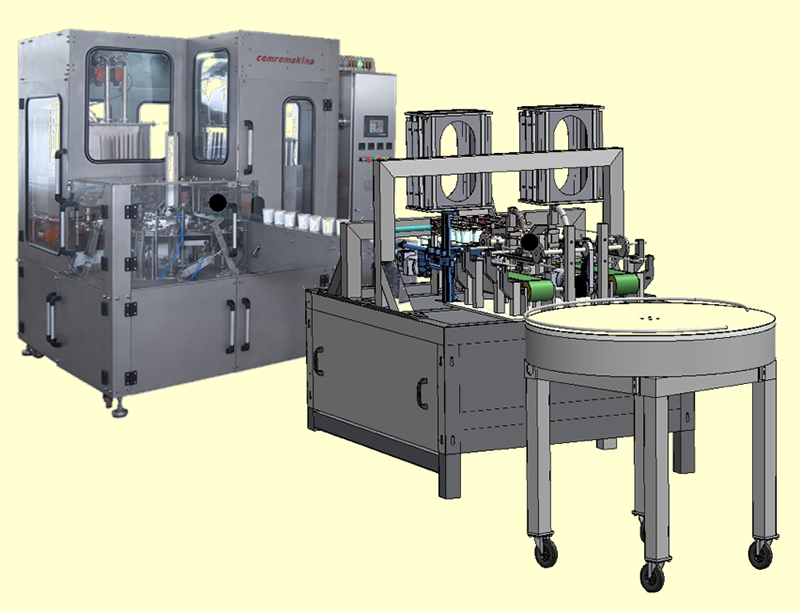

La ligne de conditionnement se compose de :

• Une remplisseuse (capacité de production jusqu’à 4000 pots/heure).
• Un dispositif de marquage de dates de péremption (imprimante à jet d’encre).
• Une assembleuse par packs de six pots.
• Une table de réception des packs de six pots.

L’entreprise envisage la refonte complète de sa ligne de conditionnement pour diverses raisons :

• Montée en puissance de la production pour alimenter son marché grandissant.
• Changement souhaité du conditionnement.
• Meilleure disponibilité de la ligne de conditionnement.

L’étude concerne la ligne de conditionnement dans ses versions actuelle et future en vérifiant les performances de l’encartonneuse du point de vue cadence et consommation énergétique en air comprimé.

Partie A Validation du choix du moteur assurant l’alimentation de l’encartonneuse et réglage du variateur associé afin de respecter la cadence imposée.

• A1.1 à A1.2  : calcul de la vitesse du tapis et de la fréquence de rotation du tambour.
• A2.1 à A2.3 : choix du motoréducteur.
• A2.4 à A2.9 : choix du variateur et protection.
• A3.1 à A3.2 : réglage du variateur.
• A4.1 à A4.5 : choix cartes automate.

Partie B Vérification et validation des performances de l’actionneur pneumatique assurant la saisie et la dépose des yaourts en pack de 6 pour une cadence donnée.

• B1 : analyse structurelle de l’unité de transfert.
• B2 : calcul de temps de cycle.
• B3 à B8 : validation du vérin vertical.

Partie C Comparaison sur la consommation en air par pot pour les 2 lignes de conditionnement.

• C1 : comparaison sur la consommation en air par pot.
