Sous-épreuve U4 .2 - BTS EN - juin 2022

publié le 20 Sep 2022 par Benoît GOULET

Groupe principal

Description

Brevet de Technicien Supérieur

Environnement Nucléaire

Épreuve E4 : Modélisation et choix techniques

Sous-épreuve U4.2 : Détermination et justification

de choix techniques

Durée : 4h - Coefficient : 3

Installation d'un système de levage annexe

Le pont polaire situé dans bâtiment réacteur (BR) nécessite régulièrement des opérations de maintenance et notamment pour notre sujet, la rénovation du système d’éclairage et de ventilation à l’intérieur de l’une des deux poutres principales.

Afin de faciliter le transfert des matériels divers au niveau haut de ce pont, le service logistique décide d’installer un système de levage annexe.

Partie A - Analyse et dimensionnement des composants mécaniques

Afin de transférer divers matériels sur le pont au niveau des poutres et du chariot 35T, on décide de fixer un système annexe de levage. Parmi les critères de choix du palan, la charge à soulever est primordiale, mais il faut tenir compte également du poids de la chaîne.

Choix du système de lavage annexe.
Détermination des efforts d'ancrages de la potence.
Choix du type d'ancrage.

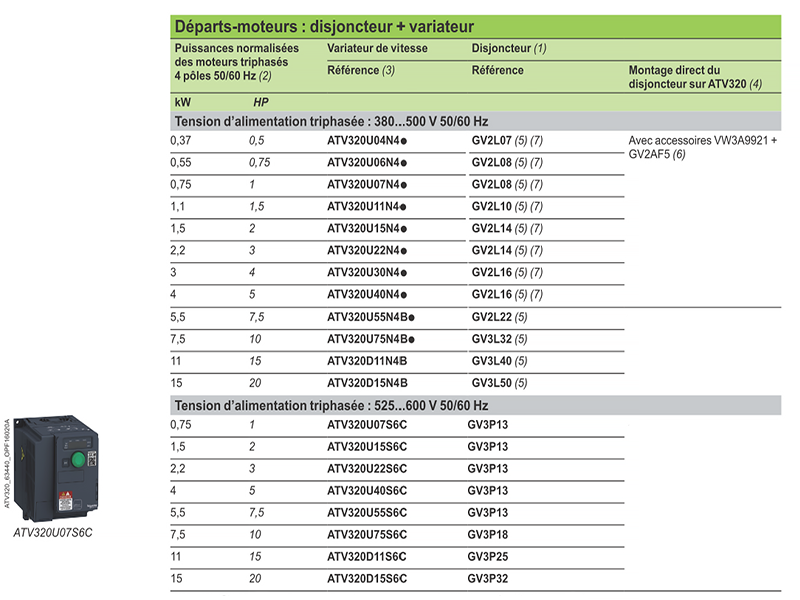

Partie B - Analyse et choix des composants électriques

L’intérieur d’une des poutres du pont polaire est utilisée comme local électrique. L’éclairage intérieur et le système de ventilation sont vétustes, EDF souhaite les rénover.
