Sous-Épreuve U11 - Bac Pro Technicien Modeleur - septembre 2020

Mise en situation

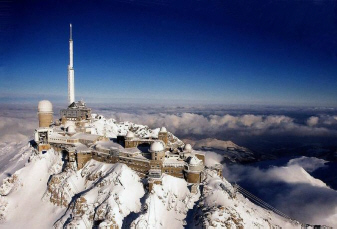

Le pic du Midi de Bigorre est situé dans les Hautes-Pyrénées, et atteint une altitude de 2 876 mètres. Il est connu entre autres pour la présence d'un observatoire astronomique et d'un relais de télévision.

L'astronomie est encore à l'heure actuelle le domaine d'investigations scientifiques le plus important au pic du Midi. L'observatoire est rattaché à l'Observatoire Midi-Pyrénées. Depuis 135 ans, chercheurs et techniciens de l'espace y scrutent la galaxie à la recherche de phénomènes célestes inconnus

On dénombre actuellement au sommet :

• le télescope de 60 cm (coupole du T60, accueillant des astronomes amateurs);
• le télescope de 106 cm (coupole Gentilli) affecté aux observations du système solaire ;
• le télescope de 2 m ou Télescope Bernard Lyot
• le coronographe CLIMSO (étude de la couronne et du disque solaire) ;
• la lunette Jean Rösch (étude de la surface solaire).

Problématique

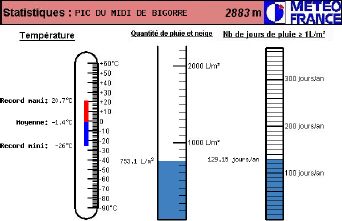

De nombreux équipements sont nécessaires aux scientifiques. La maintenance des équipements est problématique. Les conditions climatiques (de -25°C à +20°C), l’altitude (2876 mm) et les voies d’accès obligent un matériel fiable et qui s’adapte à ce milieu hostile. L'amplitude des températures oblige à employer des matériaux avec un faible coefficient de dilatation.

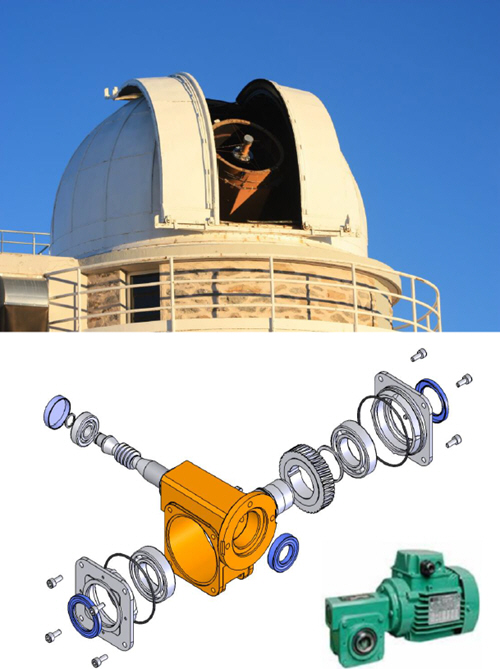

Le pic du midi souhaite renouveler certains équipements dont l'ensemble moto-réducteur à roue et vis sans fin qui actionne l’ouverture et la fermeture des coupoles.

Un fabricant de moto-réducteur a été retenu, cependant ses fabrications actuelles de carter ne sont réalisées qu'en alliage d'aluminium. Le cahier des charges, pour respecter les contraintes climatiques, impose le choix d'un matériau à coefficient de dilatation plus faible que celui de l'aluminium. Ce choix se porte sur de la fonte EN-GL-350-8.

Il est donc demandé à une société de modelage d'étudier l'outillage de fonderie du carter.

Travail demandé

Le sujet comporte 4 questions

Question 1

• Tracer sur toutes les vues, en rouge les surépaisseurs et en bleu le plan de joint.

Question 2

• Créer le brut avec dépouille.

Question 3

• Concevoir la forme à noyau
• Concevoir la boite à noyau
• Concevoir le maître modèle
• Concevoir les négatifs

Question 4

• Réaliser l'assemblage du noyau en position dans le négatif.
• Réaliser la mise en plan en coupe avec le fond de plan fourni, du noyau remmoulé dans le négatif.
