Sous-Épreuve E11 - Bac Pro Technicien Outilleur - septembre 2020

Mise en situation

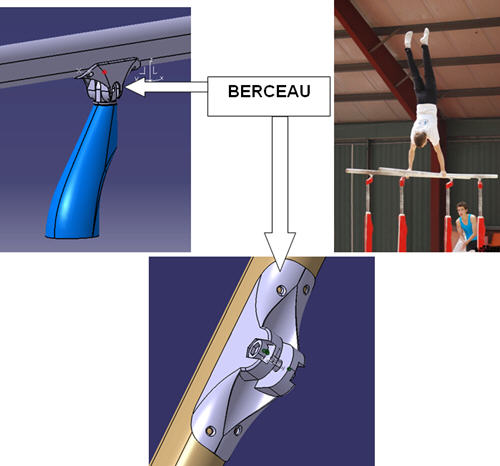

L’outillage permet d’obtenir un produit fini appelé Berceau pour barre d'agrès.

En gymnastique, les barres parallèles sont soumises à des efforts importants développés par les athlètes, principalement, au niveau des berceaux. Ces pièces ont pour utilité de venir accueillir deux porte-mains de barres parallèles. Le berceau est monté sous les barres pour répondre à ces contraintes.

Le cahier des charges fait ressortir les caractéristiques suivantes du Berceau pour barre d'agrès :

• Matière: PA 6/6
• Production: 4000 pièces / an à renouveler.
• Pas de déformations lors du serrage
• Possibilité d'une rotation de 90° autour du pivot
• Aucune trace due à l'injection visible

Pour obtenir ce berceau une société a développé et mis au point un outillage (ci-dessous) permettant la production de cette série.

Travail demandé

Le sujet comporte deux parties :

Partie 1. Analyse fonctionnelle de l'outillage.
Partie 2. Problématiques.

Problématique 1 : Mise au point de l’outillage

Lors des premiers essais on constate qu’un éjecteur laisse des traces sur le berceau pour barres d’agrès. Vous serez amené à apporter une solution.

Problématique 2 : Modification de l’outillage - Déplacement des tiroirs

Il est constaté aussi que le tiroir à un déplacement trop important. Vous devrez modifier l’outillage pour palier à ce problème technique.

Problématique 3 : Modification de l’outillage - Manutention du moule

Pendant la manutention de l’outillage on souhaite que celui-ci reste fermé. Il vous faudra définir une bride de fermeture adaptée à l’outillage et prévoir un anneau de levage.
