Épreuves U11, U20 : juin

ÉPREUVE U11

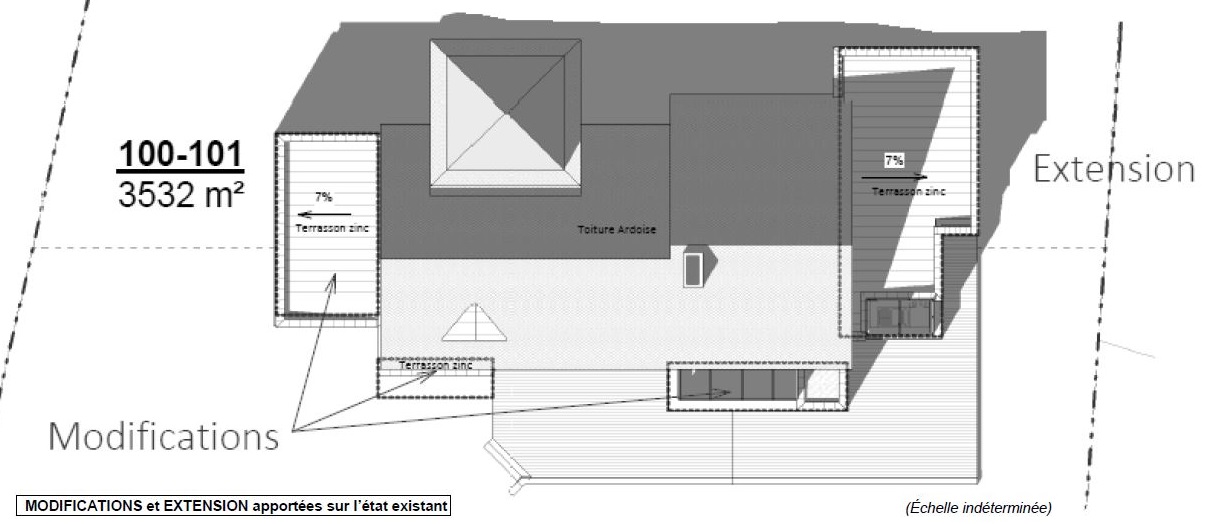

Les travaux concernent l’extension d’une maison individuelle et la rénovation complète de la couverture ainsi que l’isolation de la toiture.

Le projet est situé près de St BRIEUC en BRETAGNE, sur la commune de PORDIC (22590) dans le département des COTES D’ARMOR. (Région 3 et site exposé pour la carte pluie et vent).

Études : :

• 1. Analyse du dossier et de l’environnement du chantier.
• 2. Analyse du relevé sur l’existant.
• 3. Caractéristiques du projet.
• 4. Gestion des déchets.
• 5. Acheminement d’une partie de l’échafaudage sur le chantier.
• 6. Vraies grandeurs et surfaces de couverture.
• 7. Collecter des informations.
• 8. Matériaux quantifiés et adaptés au travail à réaliser.
• 9. Décodage d’éléments techniques pour une restitution.
• 10. Informations collectées avec le problème posé.
• 11. Zone de travail adaptée au travail à réaliser.
• 12. Étude de la toiture en zinc au-dessus de la chambre N°1.
• 13. Étude des gouttières.
• 14. Production d’un document conforme et exploitable par un tiers.
• 15. Organiser une intervention.
• 16. Nombre d’ouvriers.
• 17. Planning des travaux.
• 18. Estimation des coûts.

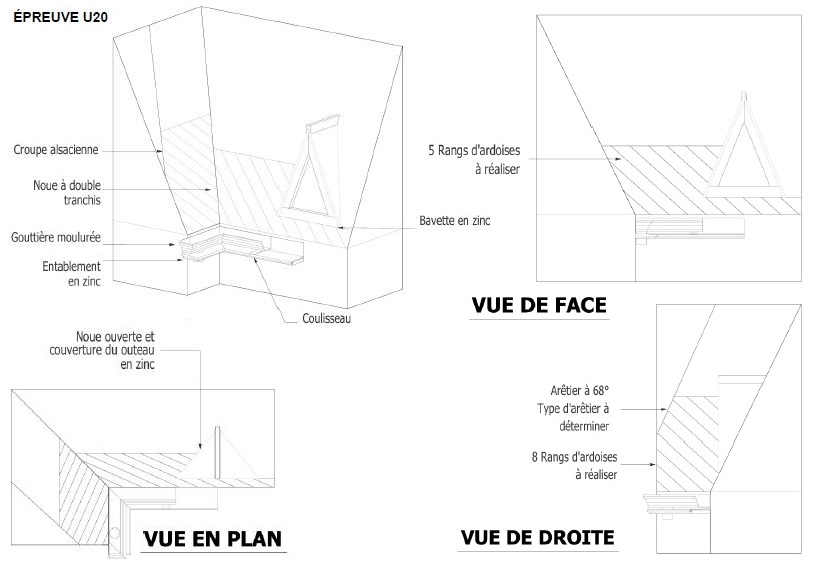

ÉPREUVE U20

Vous devez réaliser une GOUTTIÈRE SUR ENTABLEMENT

Travail à réaliser :

• Entablement en zinc sur toute la longueur de planche existante.
• Entablement en deux pièces sur la partie courante, dernière pièce à laisser en attente.
• Débord en rive de 6 cm.
• Gouttière moulurée avec retour d’angle intérieur.
• Talon mouluré du côté de la croupe Alsacienne.
• Gouttière laissée en attente sur la partie courante.
• Naissance se raccordant sur un tuyau de descente de Ø80 mm.
