Épreuves E11, E2 : septembre

publié le 19 déc 2025 par José PAUTREL

Groupe principal

Description

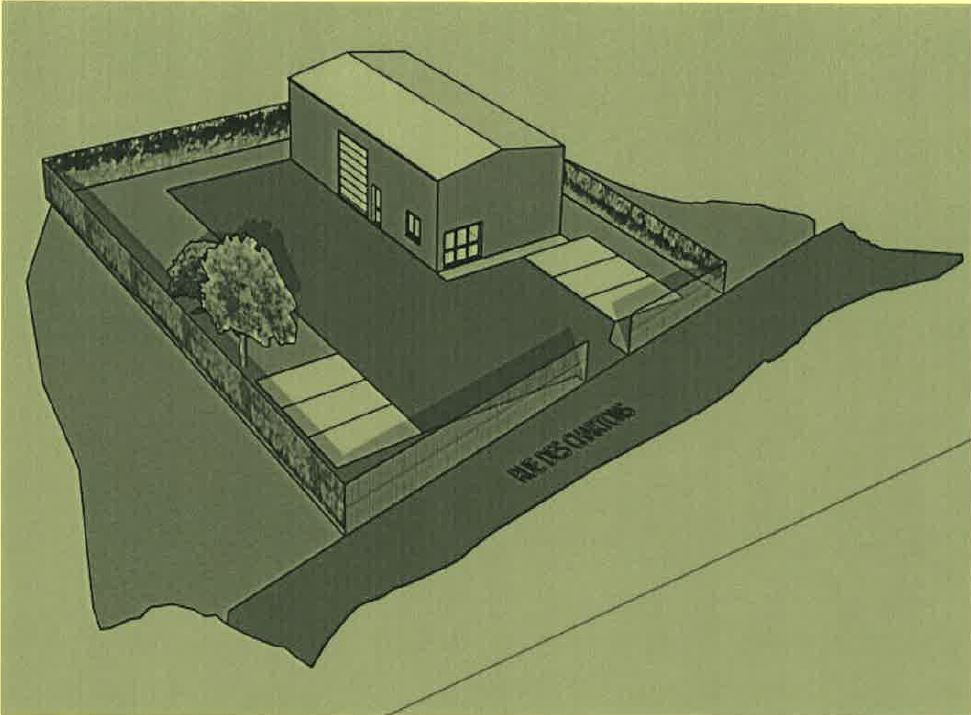

La société METALLERIE R&B s'installe à VALLET en Loire Atlantique (44), à25 km de NANTES.

L'entreprise MB Production est désignée pour la réalisation du bâtiment et du mobilier suivant le DCE.

Épreuve E11 : Étude, préparation et suivi d'un ouvrage

On vous confie la préparation de ce projet

Thèmes :

1. Étude du projet
2. Étude mécanique
3. Étude du tabouret
4. Développement de tôle et gamme de pliage
5. Réalisation à l'aide des outils numériques
6. Quantitatif de matière d'oeuvre et prix
7. Étude des assemblages
8. Étude du procédé de soudage
9. Conformation de profilés
10. Déformation et redressage
11. Montage de la charpente

Épreuve E2 : Fabrication d'un ouvrage

Partie 1 : :

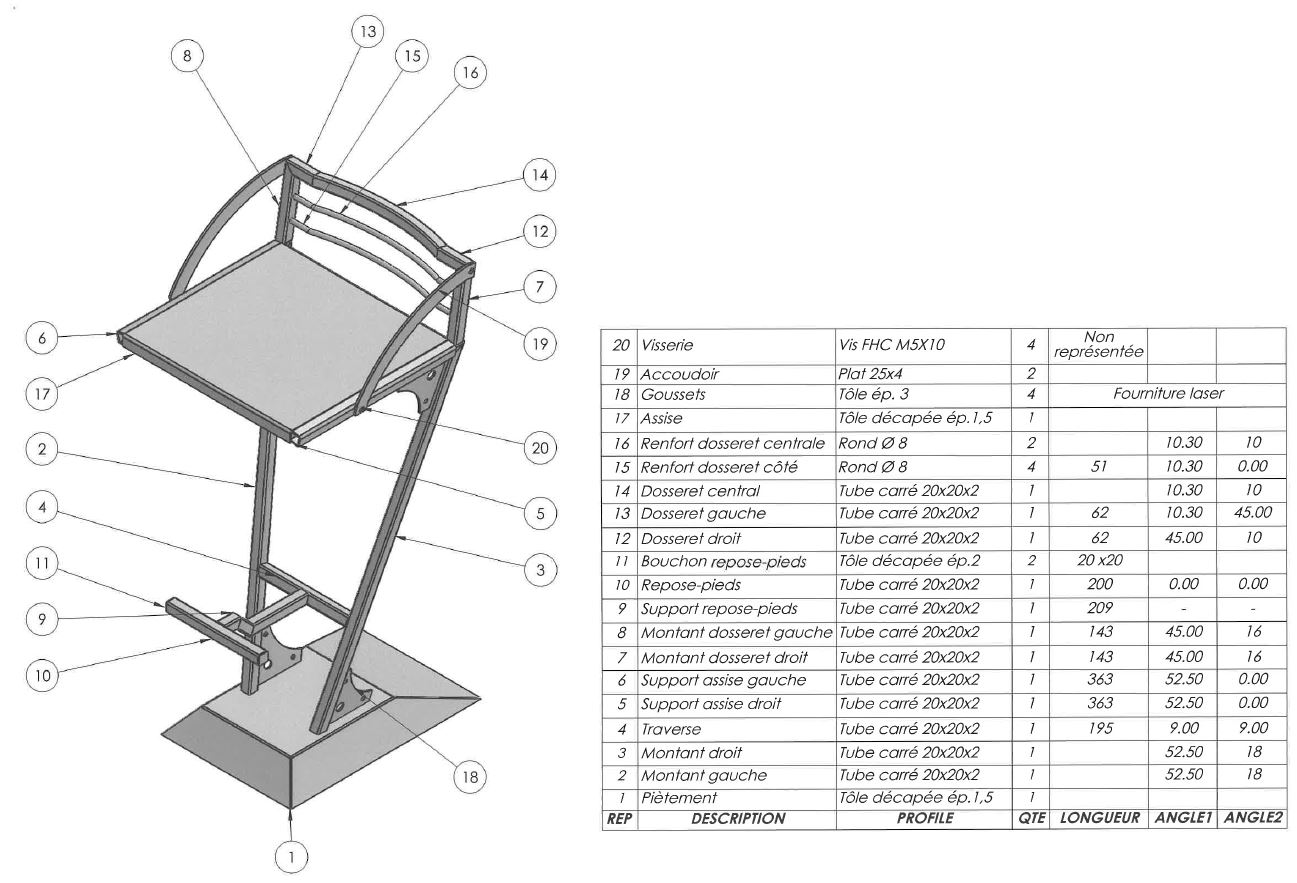

On vous confie la réalisation des tabourets et des pupitres.
Le dossier du tabouret sera mis en forme avec une rouleuse à trois galets et sera réalisé avec un tube carré de 20x20.

Travail demandé : Réaliser l'épure à l'échelle 1 :1 du dosseret du tabouret

Partie 2 : :

On vous confie la réalisation des tabourets et des pupitres.

Travail demandé :

1. Réaliser la fabrication d'un tabouret et d'un pupitre en respectant les dessins de définitions du dossier technique.
- Une tolérance générale de +/- 1 mm sera appliquée pour la cotation sauf indications contraires,
- Une tolérance de+/- 2 mm sera appliquée pour le parallélisme (gauche) et l'équerrage.
- Toutes les soudures non indiquées par un repère seront laissées libres au niveau du procédé de soudage,
- Les soudures d'angles intérieures ne seront pas meulées,

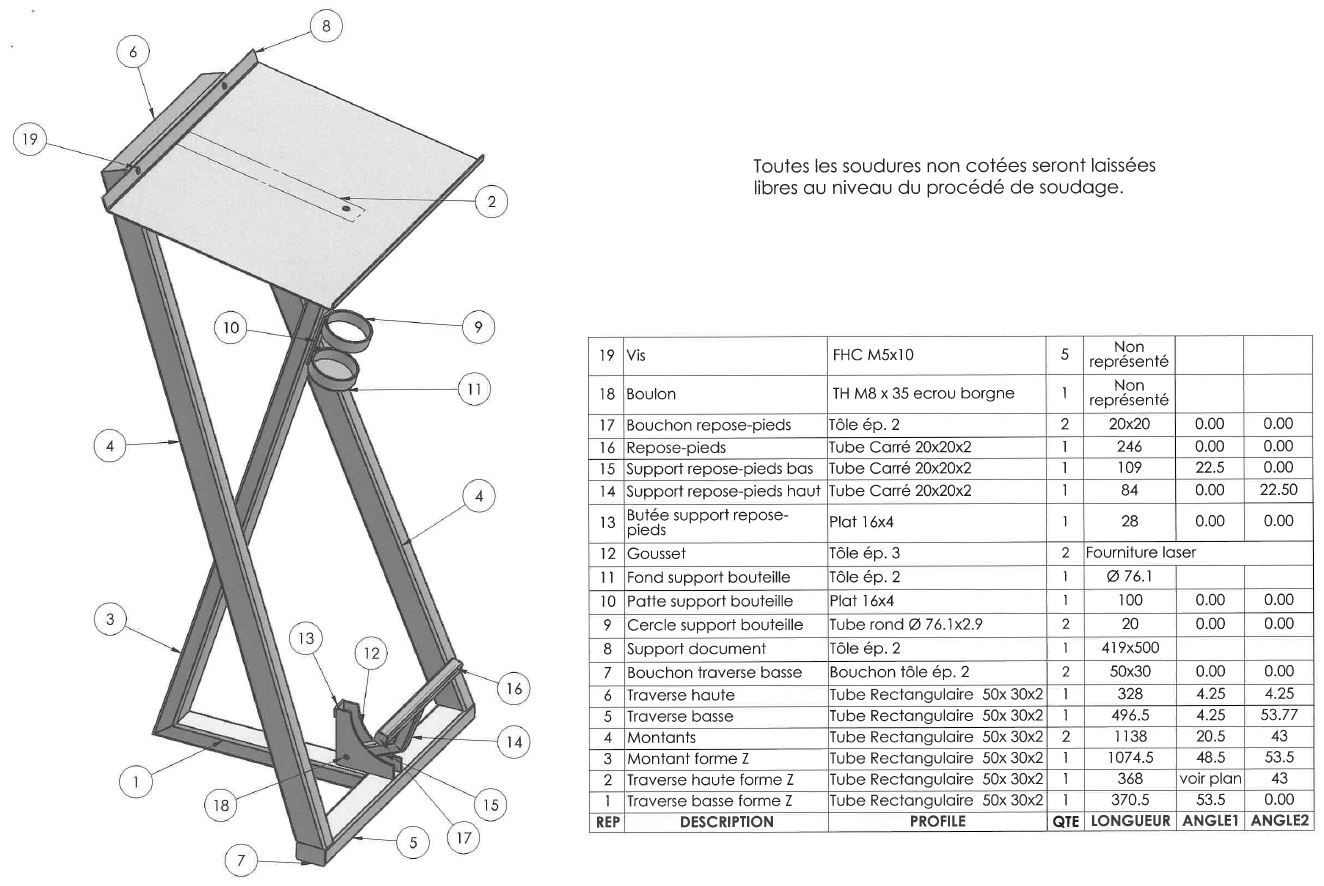

- Le porte bouteille du pupitre ne sera pas réalisé pour cette épreuve,
- Le repère n° 13 du pupitre sera remplacé par un morceau de tôle de 2 mm,
- Les deux repose-pieds et les bouchons sont des pièces préparées.
2. Réaliser le contrôle dimensionnel et géométrique du tabouret.
- Compléter la fiche de contrôle du tabouret
