BTS Conception et Réalisation de Systèmes Automatiques

ÉPREUVE E51 :

Conception détaillée d’une chaîne fonctionnelle

Session 2025

Durée : 4 h - Coefficient : 3

Transstockeur de la société Siemens basée à Haguenau.

Contexte de l’étude :

La société Siemens basée à Haguenau (67) fabrique, entre autres, une large gamme de capteurs de pression différentielle.

La variété des références disponibles et la flexibilité nécessaire dans la production conduit l’entreprise à développer une zone de stockage des deux pièces centrales entre les opérations de tournage, de lavage et de soudage.
Il est attendu que le système puisse stocker 6 400 pièces.
Par ailleurs, au moment de l’usinage, chaque pièce est gravée d’un numéro de référence qui lui est propre. Il est attendu que le système puisse identifier les pièces en scannant chacune d’elle et en alimentant une base de données informatique.
Enfin, le système doit être en mesure de déstocker les pièces pour être acheminées vers la zone de soudage.
Le sujet est composé de quatre parties indépendantes, pouvant être traitées dans un ordre quelconque.

Étude demandée :

L’étude portera sur l’automatisation de l’assemblage de trappes de visite ainsi que de la palettisation de celles-ci.

Partie 1 :

Les objectifs de la partie 1 sont de :

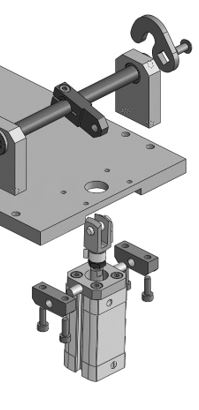

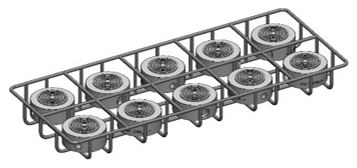

choisir le vérin pneumatique permettant de maintenir le panier sur le tiroir durant la phase d’extraction ;
choisir la roue dentée utilisée dans le système pignon-crémaillère.
