Épreuve E42 BTS FED session 2026

Brevet de technicien supérieur Fluides Énergies Domotique

Session 2026

Épreuve E4 : Étude des systèmes

Sous-épreuve U42 : Physique et chimie associées au système

Durée 2 heures – Coefficient 2

Rénovation énergétique du bâtiment Couperin.

Présentation :

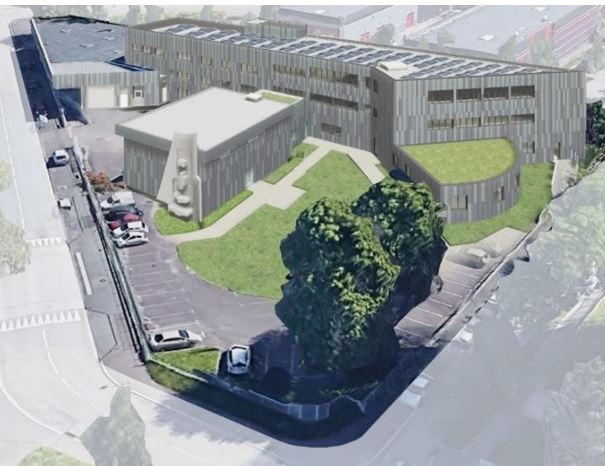

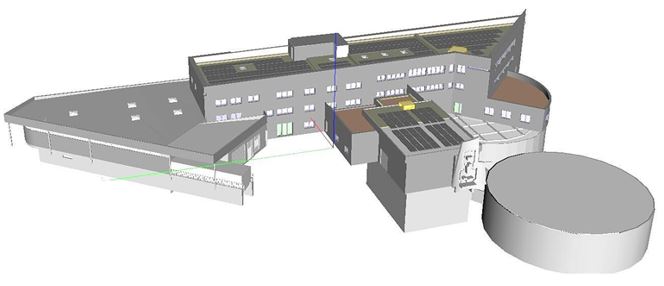

L’étude porte sur une opération d’amélioration énergétique pour le bâtiment Couperin qui accueille le service des eaux de la Métropole de Rouen Normandie.

La Métropole de Rouen Normandie se veut exemplaire dans sa participation à assurer la transition énergétique et écologique du territoire. Ainsi, son programme de rénovation énergétique s’inscrit dans une démarche EnerPHit en référence au label Bâtiment passif en rénovation.

Cet objectif se traduit notamment par une très forte isolation du bâtiment, un traitement poussé des ponts thermiques et une excellente étanchéité à l’air.

Le site est composé :

• D’un immeuble de bureaux répartis sur trois niveaux (R+2) ;
• D’un ensemble d’ateliers et de garages au rez-de-chaussée ;
• D’un local de stockage ;
• De deux anciens réservoirs d’eau potable transformés en réserve de matériels.

Travail demandé :

Ce sujet comporte quatre parties indépendantes :

• Partie A :Étude simplifiée du réseau de chauffage.

Dans le cadre de cette rénovation l’étude suivante a pour objectif de :

1. Dimensionner la partie du circuit hydraulique permettant de chauffer les locaux du bâtiment à partir du réseau de chaleur urbain (voir « Partie étudiée » dans la figure 2) ;
2. Sélectionner la pompe de circulation.

• Partie B : Contrôle de la qualité de l’eau dans le circuit d’eau chaude sanitaire.

L’objectif de cette partie est de déterminer la pertinence de l’utilisation d’un adoucisseur dans le circuit d’eau chaude sanitaire du bâtiment.

• Partie C : Performance énergétique du bâtiment (RE2020).

L’objectif de cette partie est de vérifier l’autonomie énergétique du bâtiment pour la production d’eau chaude sanitaire.

• Partie D : Analyse du bruit du bloc ventilation de la centrale de traitement d’air.

L’objectif de cette partie est de vérifier la conformité sonore des blocs de ventilation dans l’environnement proche.
