Épreuve E4 – BTS Maintenance des Véhicules – septembre 2020

E4 : Analyse des systèmes et contrôle des performances

Durée : 6h Coef. : 5

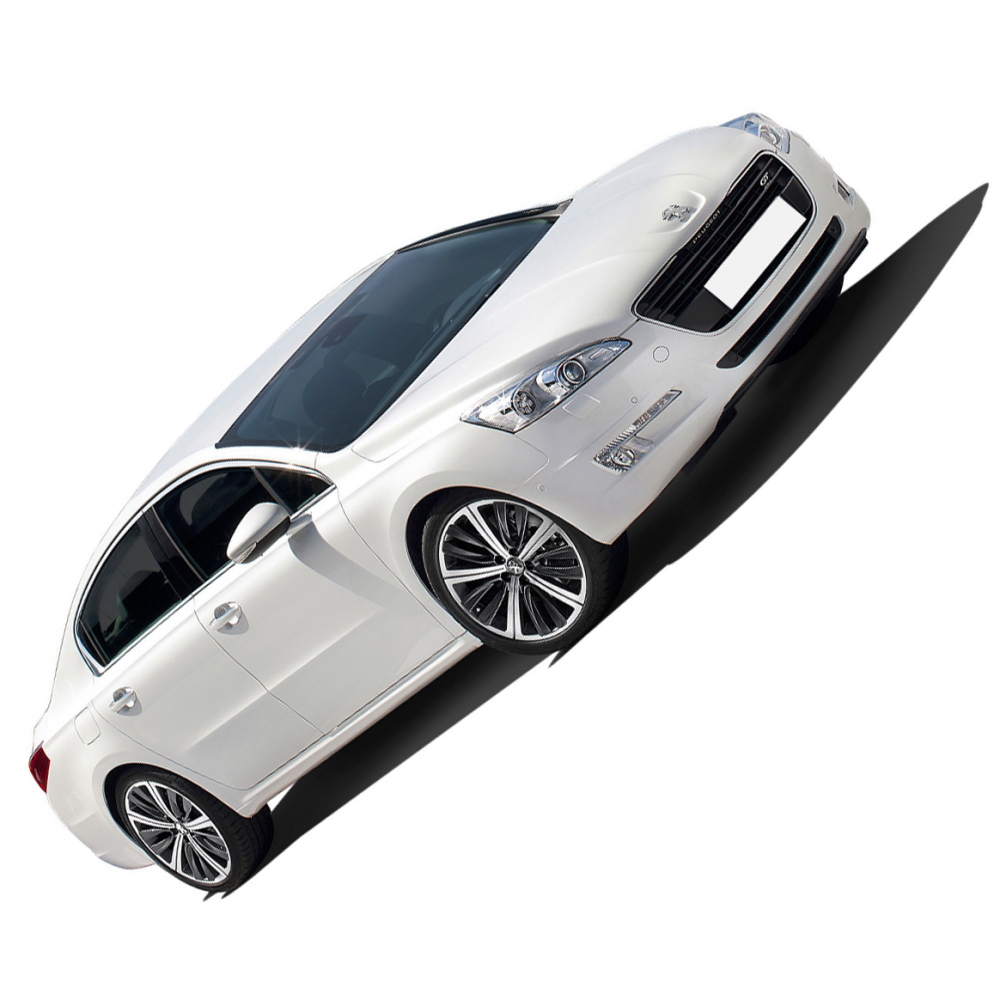

PEUGEOT 508 - 2.2 HDI

Problématique de maintenance : Le client propriétaire d’une Peugeot 508 2.2 HDI biturbo de 2013 totalisant 150 000km immobilisée plus d’un an à l’extérieur en milieu humide a vu son véhicule refusé au contrôle technique (normes 05/2018) pour les raisons suivantes :

• 1.2.1.b. : Déséquilibre notable : Majeur.
• 1.2.2.a.2 : Efficacité insuffisante : Majeur.

Le client n’ayant aucune trace des opérations de maintenance du véhicule, une analyse du liquide frein a été demandée. Pour répondre à cette situation de maintenance, nous allons décomposer l’étude de ce système en 4 parties :

Partie 1 : Vérification des performances du système de freinage du véhicule.

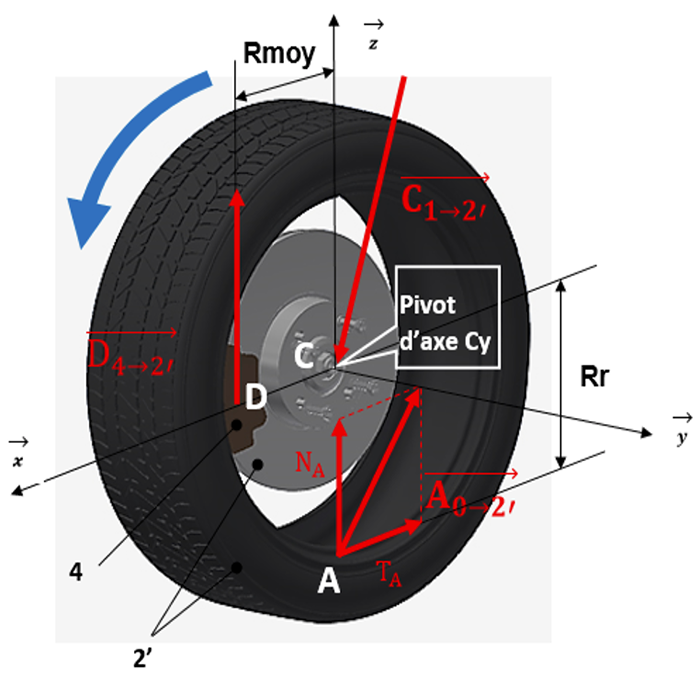

L’objectif de cette partie est de déterminer les pressions dans les étriers de frein lors du freinage maximum en partant des caractéristiques dynamiques du véhicule.

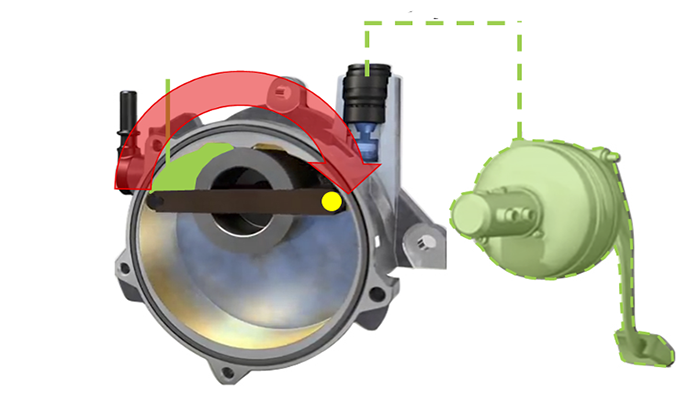

Partie 2 ;: Vérification des performances du circuit de dépression.

L’objectif est de valider le fonctionnement du circuit de dépression, l’étanchéité du circuit et le clapet de retenue ayant été vérifiés par le technicien.

Partie 3 : Vérification des performances du système d’assistance.

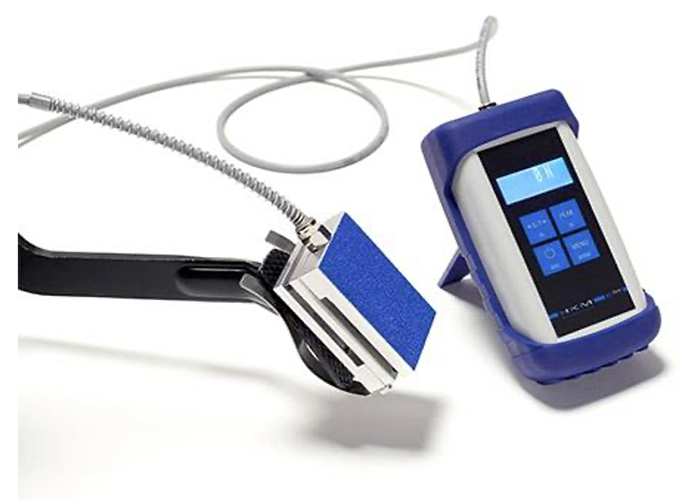

L’objectif de cette partie est de déterminer les pressions cylindre pc aux cylindres de roues lors d’un freinage normal (pas d’assistance de freinage d’urgence)en partant de l’effort F_p généré par le conducteur sur la pédale de frein. Le compagnon part faire un essai routier. Il dispose d’un pédomètre.

Partie 4 : Contrôle technique et remise en état.
