Épreuve E4 - BTS CRSA - juin 2026

BTS Conception et Réalisation de Systèmes Automatiques

ÉPREUVE E4 :

Conception préliminaire d'un système automatique

Session 2026

Durée : 4 h 30 - Coefficient : 3.

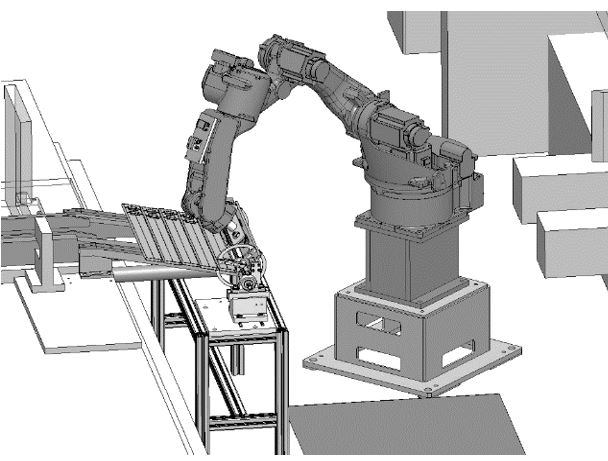

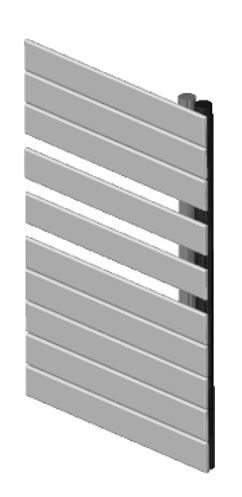

Fabrication de radiateurs de la marque Acova.

Contexte de l’étude :

La société Zehnder, basée dans les Hauts de France à Vaux Andigny, fabrique les radiateurs de la marque Acova.

Une des chaînes de fabrication (sur plusieurs dizaines de mètres) permet de réaliser les éléments horizontaux. Ces éléments en acier sont soudés sur des collecteurs.
Ces éléments sont réalisés à partir de barres de 6 mètres de long qui sont coupées à longueur. Les éléments sont formés, poinçonnés, roulés et soudés.
Ils sont ensuite stockés en vue d’alimenter la chaîne d’assemblage.
Un diagnostic approfondi des efforts de préhension a permis de repérer des troubles musculo-squelettiques au niveau des membres supérieurs (TMS-MS) comme les tendinites du poignet ou le syndrome du canal carpien. Zehnder Group a donc décidé de transformer cette situation de travail en investissant dans une jonction automatisée entre la station 3 et la station 4.

Le sujet est composé de trois parties.

Étude demandée :

L’étude portera uniquement sur la chaîne de transfert des éléments du radiateur entre deux stations.

• Partie 1 :  Étude de l’existant :

On souhaite connaître le temps dédié par l’opérateur à la tâche transfert de la station 3 vers la station 4 afin d’en vérifier l’ergonomie.

• Partie 2 : Étude du nouveau processus :

L’automatisation du système de transfert est à l’étude. Afin d’en simplifier sa mise en œuvre, les éléments ne seront plus saisis et transférés par lot de six mais un par un.

• Partie 3 : Configuration matérielle :

Étude de l’architecture de commande : L'axe du retourneur sera motorisé par un servomoteur type Brushless avec codeur de positions intégré. Une interface homme machine (IHM) permettra de piloter le système et de vérifier la production journalière.
