Épreuve E.2 : Technologie - Sujet de Métropole

Réalisation Résidence Couleurs Estérel

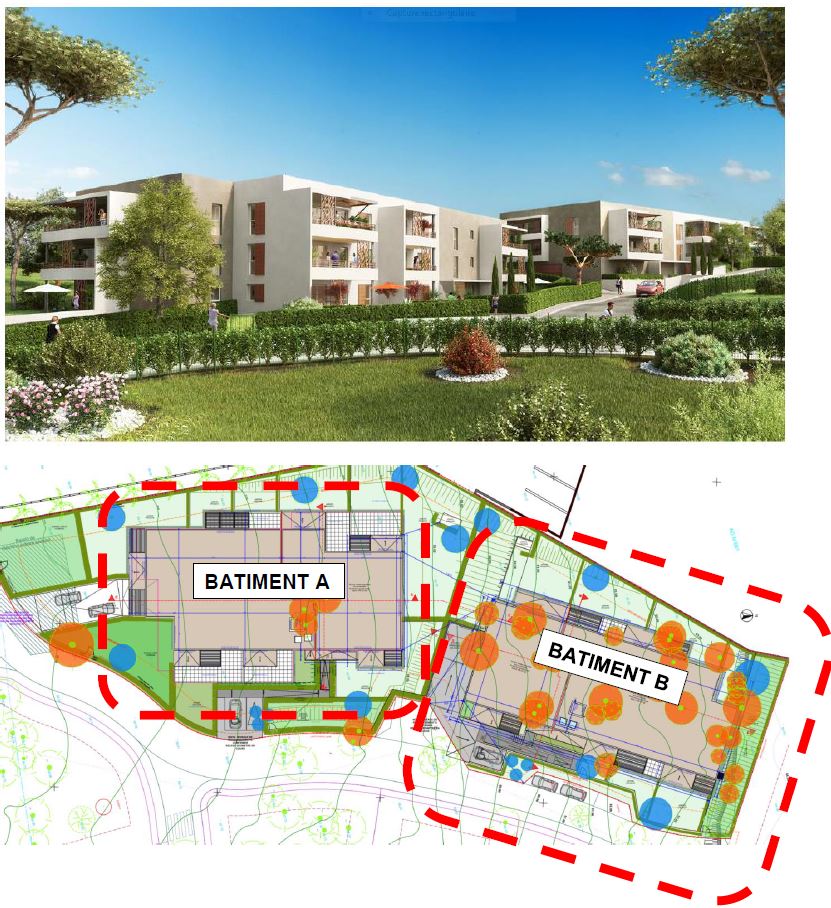

Le projet Résidence Couleurs Estérel à Saint Raphael dans le département du VAR (83), est un programme immobilier qui concerne la construction de 38 logements répartis sur deux bâtiments et un parking de 60 places de stationnement.

Le dossier technique de base est commun aux deux sous-épreuves et comporte des documents à mettre à disposition des candidats sous forme informatique

Description des sous-épreuves.

Unité U21 (sous-épreuve E21) – Analyse technique d'un ouvrage.

Certains documents du dossier technique U21 ainsi que des documents réponse sont à mettre à disposition sous forme informatique.

• 1 - Au bureau, en phase de préparation de chantier, vous devez collecter des informations sur la résidence « Couleurs Estérel ».
  • 1.1 : Indiquer les caractéristiques du projet.
  • 1.2 : Classer la zone sismique du projet.
• 2 - En phase de préparation de chantier, vous devez décoder les pièces graphiques du projet pour la réalisation des poteaux du niveau 0-RDC. Dans cette situation, vous vous limiterez à l’étude du bâtiment B.
  • 2.1 : Indiquer sur la perspective le nom des repères des poteaux situés sur le niveau 0-RDC.
  • 2.2 : Compléter le tableau avec les quantités et dimensions des poteaux rectangulaires.
  • 2.3 : Rechercher sur la maquette numérique le volume total des poteaux rectangulaires.
• 3 - Dans le cadre d’une réunion de préparation de chantier portant sur la rampe d’accès PMR, vous êtes amené à décoder la maquette numérique de la rampe d’accès.
  • 3.1 : Compléter la coupe en indiquant les niveaux demandés.
  • 3.2 : Compléter la vue en plan en indiquant les cotations demandées.
  • 3.3 : Indiquer dans le tableau les pentes en pourcentage de chacune des rampes en utilisant la maquette numérique et la feuille de calcul.
• 4 - En phase de préparation, il est demandé d’analyser les poteaux du projet de construction.
  • 4.1 : Compléter le tableau en utilisant le tableau des nomenclatures et la feuille de bordereau d’armatures, pour un poteau du RDC du bâtiment A.
  • 4.2 : Réaliser le croquis à main levée du plan de ferraillage du poteau rectangulaire sur l’élévation et la coupe A-A, d’après le tableau des nomenclatures. Indiquer sur la coupe A-A, les numéros des barres.
  • 4.3 : Rédiger le mode opératoire pour la réalisation des poteaux rectangulaires, en faisant glisser les vignettes encadrées en bleu et les images dans les bonnes cases sans modifier leur taille.
  • 4.4 : Tracer les repères de référence x et y passant par la station d’implantation sur plan de repérage des poteaux. Déterminer les cotes d’implantation des poteaux du bâtiment B – Niveau R+1.
  • 4.5 : Remplir le tableur afin de déterminer les coordonnées polaires puis compléter le carnet de terrain.

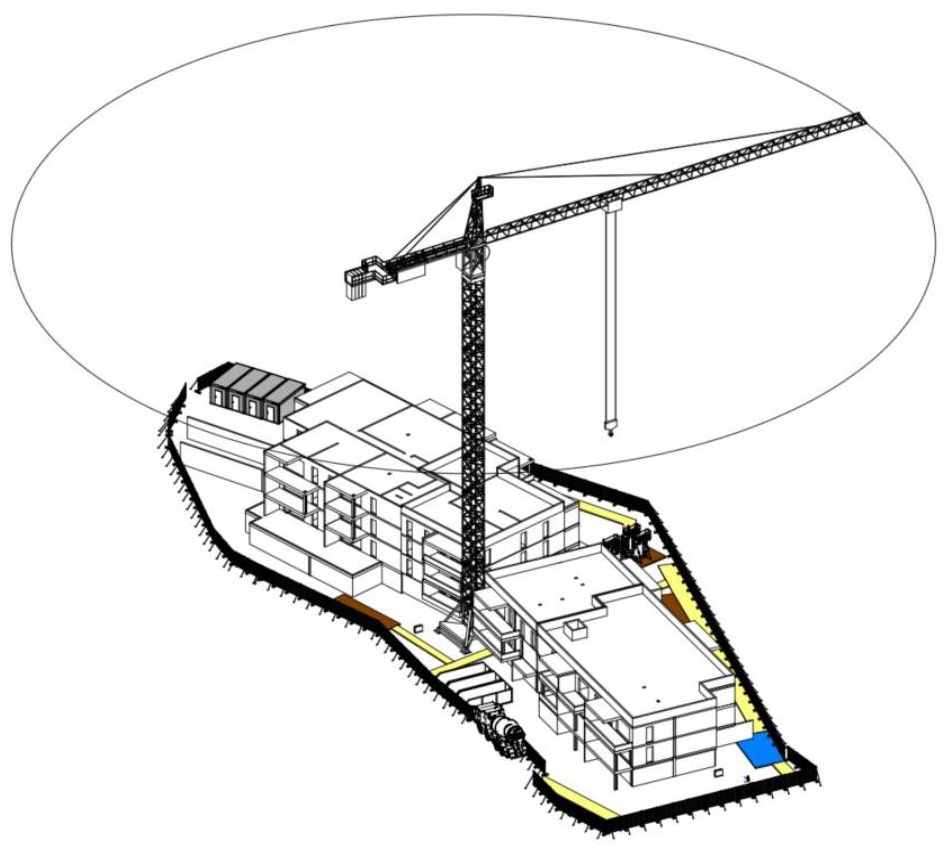

• 5 - En phase de préparation de chantier, on vous demande d’étudier le Plan d’Installation de Chantier (PIC).

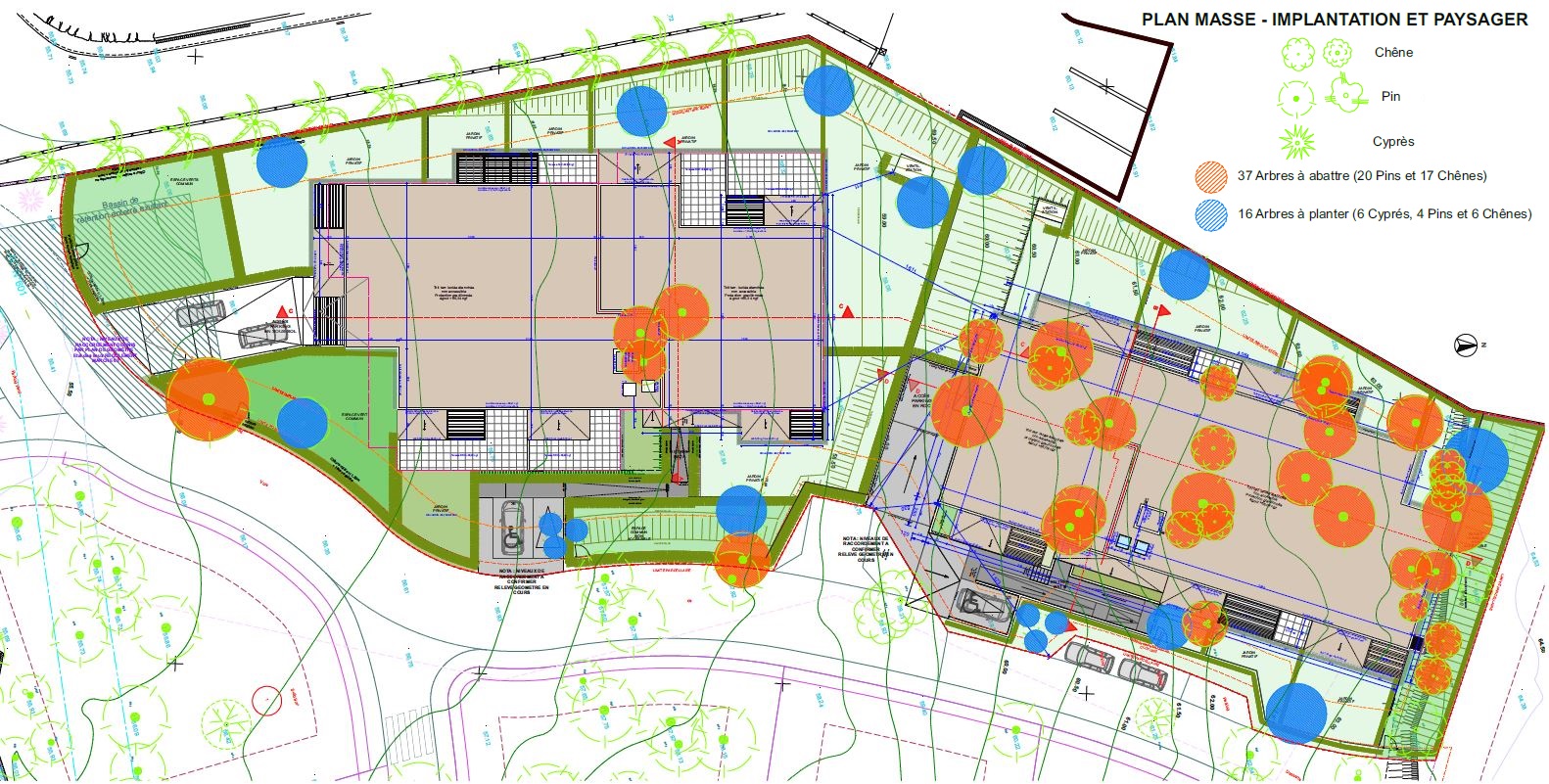

  • 5.1 : Représenter sur le plan de masse, avec une couleur différente, les éléments demandés dans le tableau.
  • 5.2 : Indiquer le type de clôture à mettre en place prévu au lot Gros Œuvre.

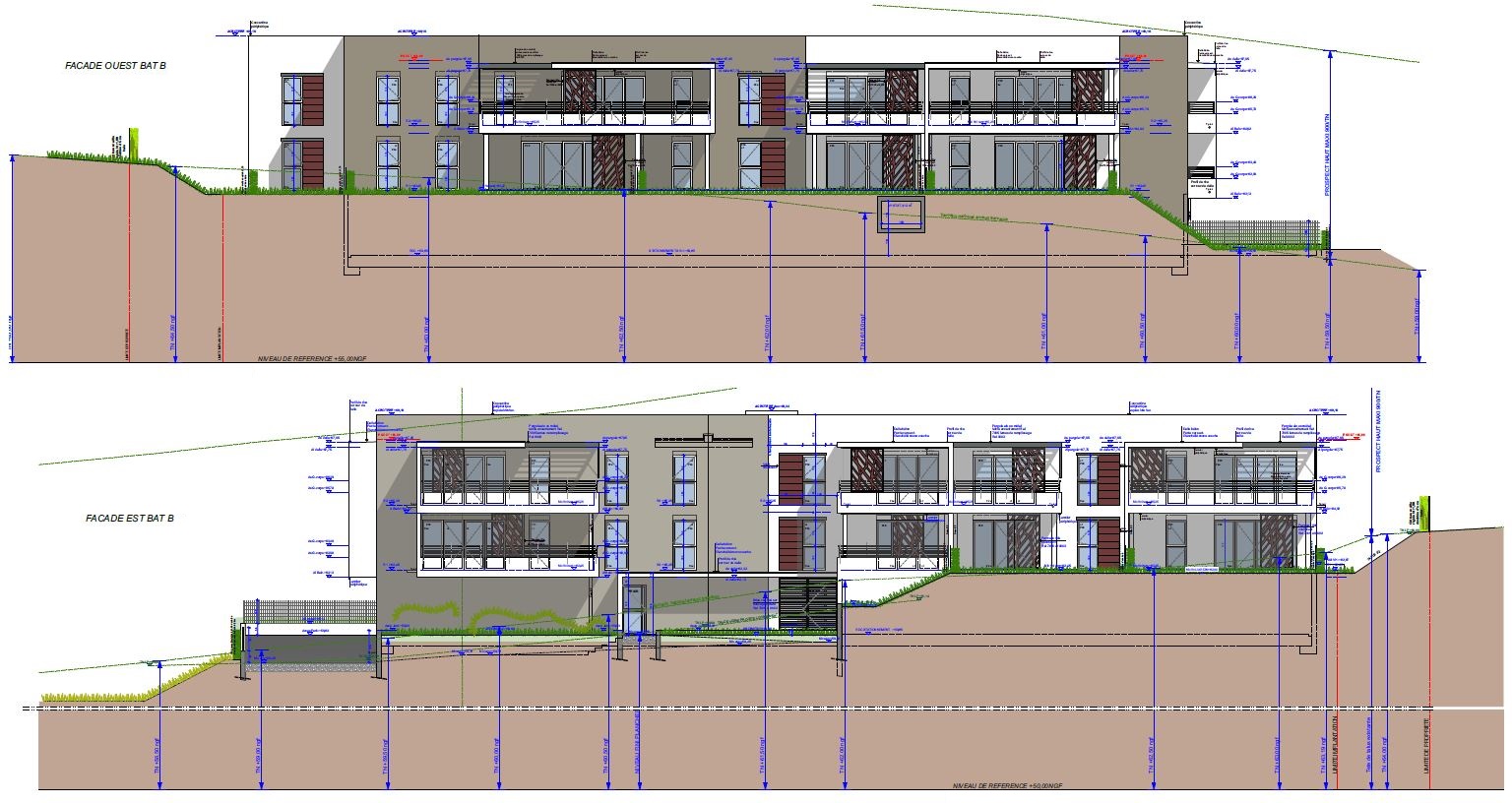

• 6 - En phase préparation de chantier, vous devez vérifier la conformité du mur de façade du bâtiment B niveau R+1 vis-à-vis de l’étude thermique.
  • 6.1 : Choisir le complexe isolant permettant de respecter la valeur préconisée par l’étude thermique et compléter la coupe de détail, en indiquant le nom des matériaux et les épaisseurs.
  • 6.2 : Déterminer la résistance totale du mur de façade du bâtiment B niveau R+1 et vérifier la conformité vis-à-vis de l’étude thermique.

Unité U22 (sous-épreuve E22) – Préparation et suivi d'une mise en œuvre sur chantier.

Certains documents du dossier technique U22 sont à mettre à disposition sous forme informatique.

• 1 - Vous êtes chef de chantier et vous devez prévoir la sécurité de votre chantier en plaçant toutes les clôtures.
  • 1.1 : Trouver le mètre linéaire total pour sécuriser le chantier.
  • 1.2 : Réaliser le quantitatif du matériel de mise en sécurité du chantier.
  • 1.3 : Trouver l’effectif nécessaire afin de réaliser la mise en sécurité dans les délais imposés.
  • 1.4 : Prévoir les livraisons des camions grue pour le bon réapprovisionnement des clôtures de chantier.
• 2 - Pour le choix de vos matériels, et afin de réaliser une bonne planification vous devez choisir le type de mur de la rampe d’accès.
  • 2.1 : Identifier la nature des matériaux possible des parois de la rampe PMR.
  • 2.2 : Lister les matériels et matériaux des 2 types de parois.
  • 2.3 : Effectuer le choix du matériau pour les parois de la rampe.
• 3 - Vous devez préparer le travail de la rotation de banche de la rampe PMR afin d’anticiper le choix des matériels et des effectifs.
  • 3.1 : Préparer le travail pour le coffrage et bétonnage de la rampe, en calculant les caractéristiques permettant une bonne réalisation.
  • 3.2 : Préparer la reprise de bétonnage des voiles de la phase 1 de la rotation de banche de la rampe PMR.
  • 3.3 : Vérifier si les Stabox en stock peuvent convenir.
  • 3.4 : Vérifier la commande du matériel de rotation des différentes phases de la rampe.
  • 3.5 : Calculer le volume de béton de la phase 1 des voiles du PH R+1 et de la phase 1 de la rampe PMR.
  • 3.6 : Répartir les moyens humains en fonction des activités d’une journée de travail de l’équipe verticaux.
• 4 - Vous êtes en charge de sensibiliser les ouvriers de votre chantier sur la gestion des déchets et les dépenses énergétiques.

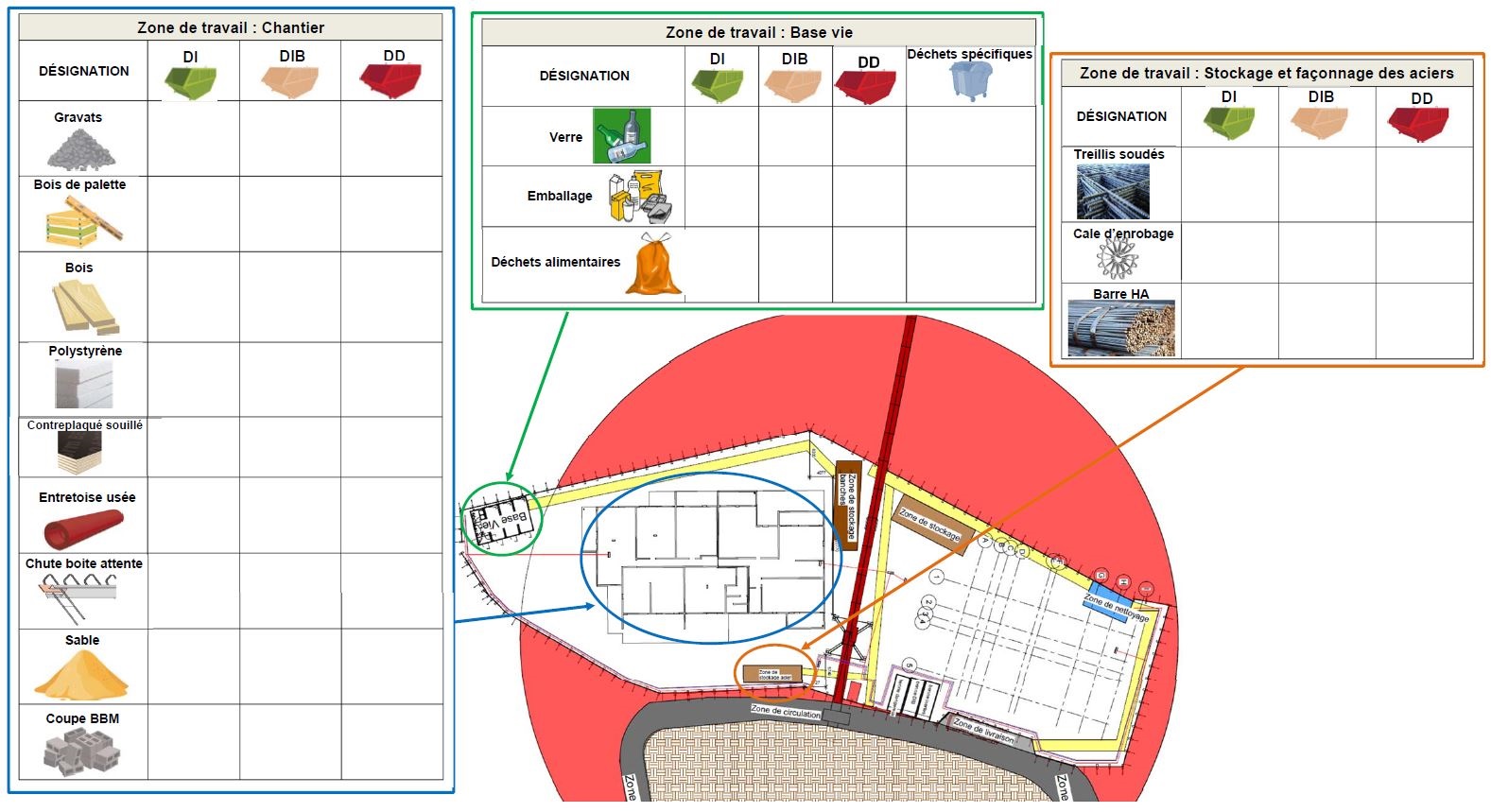

  • 4.1 : Trier les déchets en fonction de leurs localisations sur le chantier.
  • 4.2 : Identifier les 2 ressources d’énergie d’un chantier de gros-oeuvre et les dispositions spécifiques mises en place sur le chantier, afin de limiter les consommations de ces ressources.
  • 4.3 : Analyser et comprendre les valeurs des différentes consommations.
  • 4.4 : Définir le matériel le plus économique énergétiquement pour chauffer une surface de 140 m².
