Épreuve E2 - Métropole Antilles Guyane

publié le 04 nov 2025 par José PAUTREL

Groupe principal

Description

E2 : Analyse et préparation

L’entreprise Euro Négoce dont le siège est situé à Diesen, a décidé d’agrandir ses locaux de SAINT-AVOLD (57), en Moselle dans le Grand-Est.

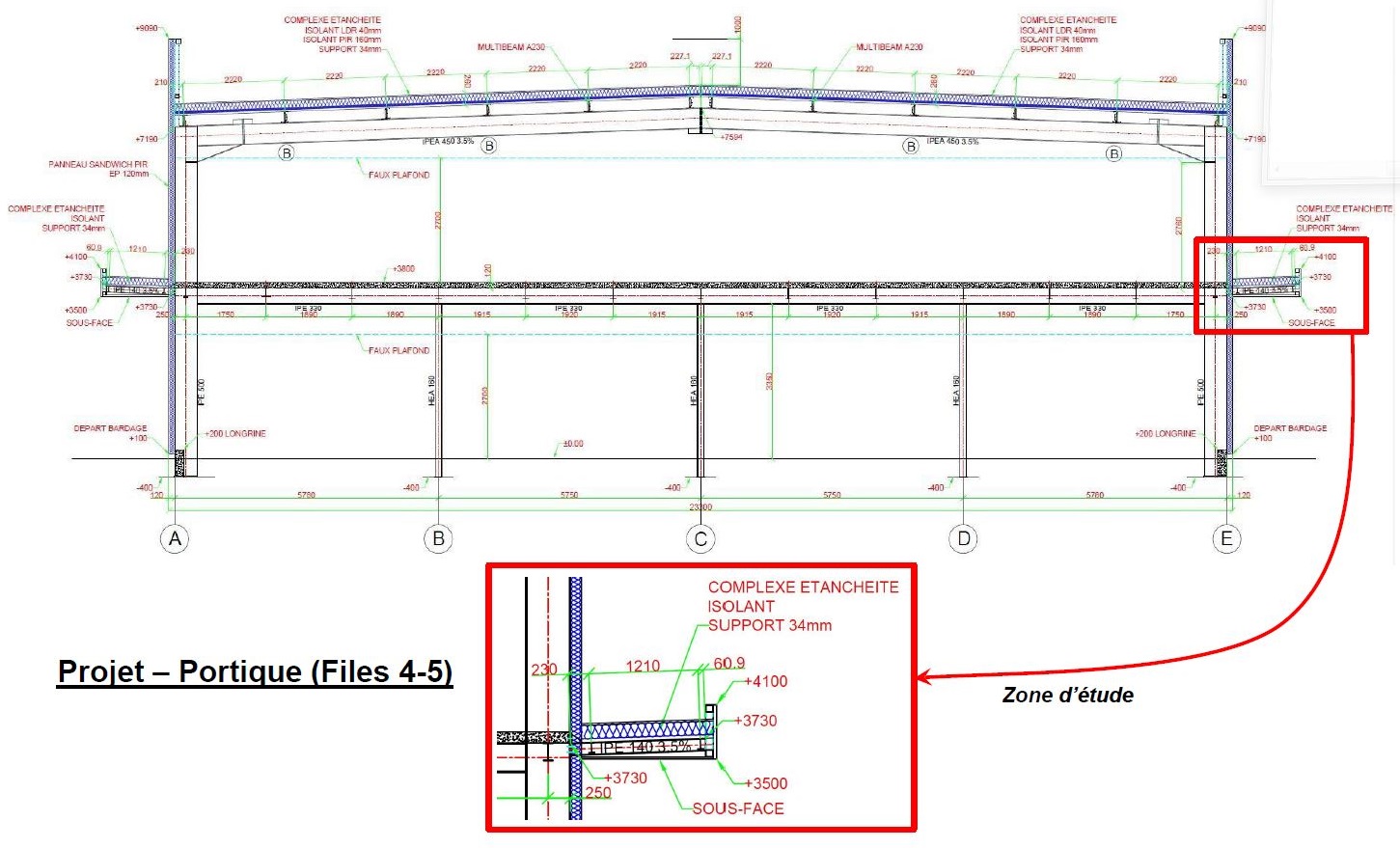

Le projet concerne l’extension d’un bâtiment à usage commercial constitué de 6 portiques en profilés laminés type IPE, de la file 1 à 6, et d’un plancher des files A à E avec poteaux intermédiaires.

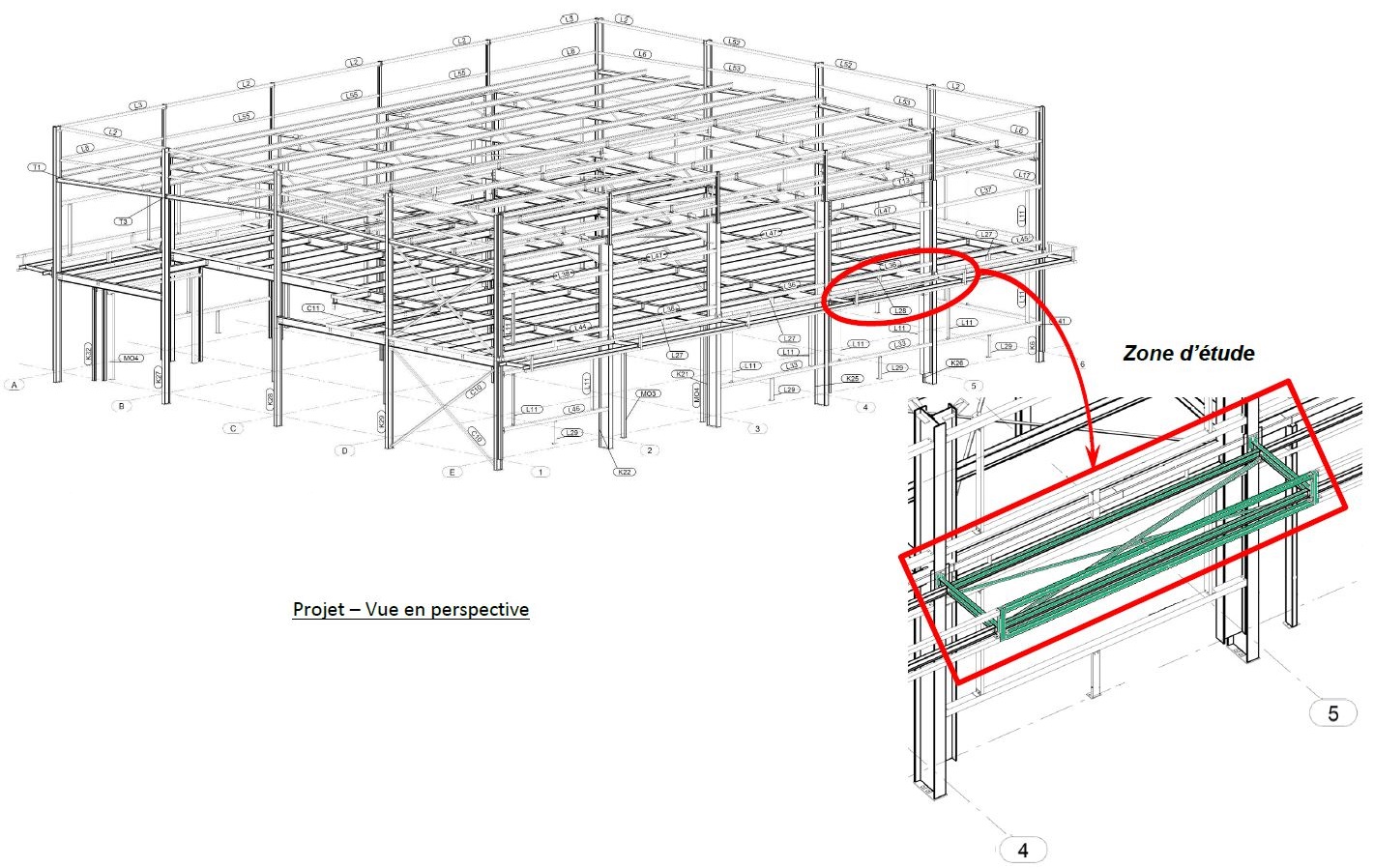

L'ossature métallique est constituée de poteaux, poutres, contreventements et/ou croix de Saint-André, réalisés à l’aide de profilés dits "laminés du commerce" dont les caractéristiques dimensionnelles et les tolérances de fabrication seront conformes aux normes NF en vigueur, profilés type IPE, UPN, HEA et Multibeam.
Fixation par boulonnage en acier galvanisé ou soudage. Le soudage effectué sera conforme aux DTU et normes en vigueur, toutes soudures étant effectuées par du personnel qualifié.

Le dossier technique de base est commun aux sous-épreuves.

Description des sous-épreuves.

sous-épreuve E21 – Analyse technique d’un ouvrage.

Mise en situation :

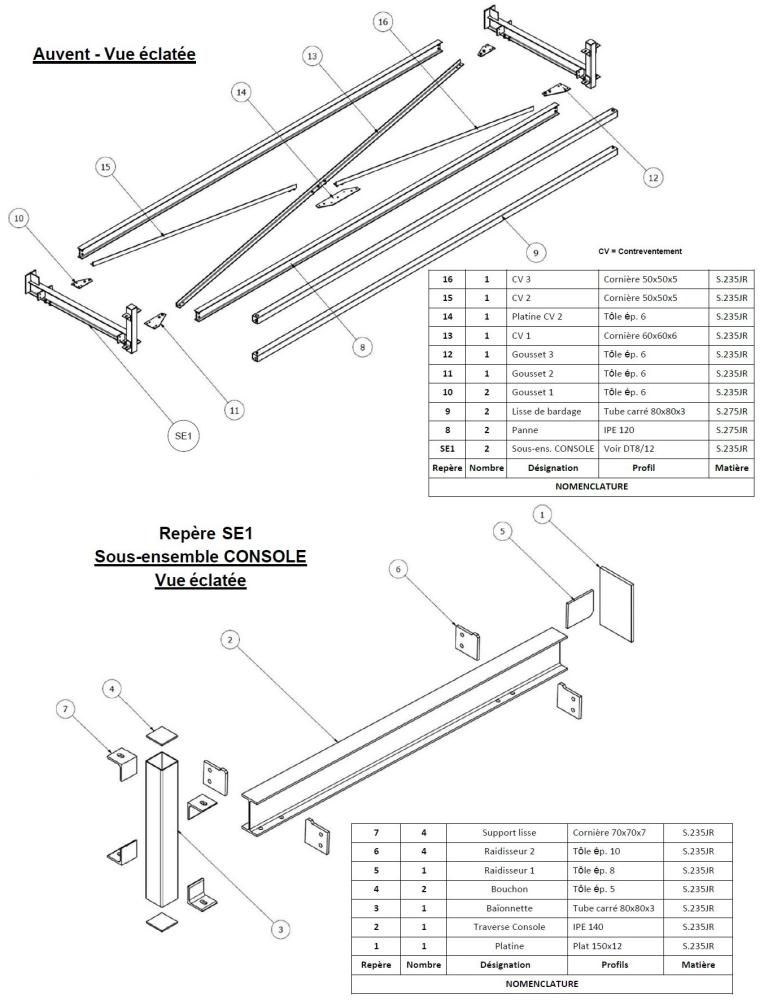

Technicien au sein de l’entreprise HOUPERT SAS, vous êtes chargé d’étudier la fixation des auvents sur la structure porteuse de l’extension du bâtiment.
Pour simplifier la mise en oeuvre et l’installation de ces derniers, on vous demande de réaliser cette liaison par boulonnage.
