Épreuve d'admissibilité - Concours Général des Métiers - MP3D - Session 2026

publié le 18 juin 2026 par Jean-Christophe DUCHATEAU

Groupe principal

Description

Mise en situation

L’ENTREPRISE AXXAIR

AXXAIR est un fabricant de machines de travail orbital de tubes métalliques. Elle conçoit et réalise des solutions pour le travail global des tubes : préparation, coupe, chanfreinage ou dressage et soudage orbital. Avec 20 ans d'expérience, le groupe est devenu une référence internationale sur le marché de travail du tube

PRÉSENTATION DES MACHINES DE COUPE ORBITALE

Les machines de coupe orbitale font tourner une lame scie autour du tube à découper. Cette technologie permet de :

1. ne pas déformer les tubes soumis aux efforts de coupes, puisque la lame tourne autour du tube,

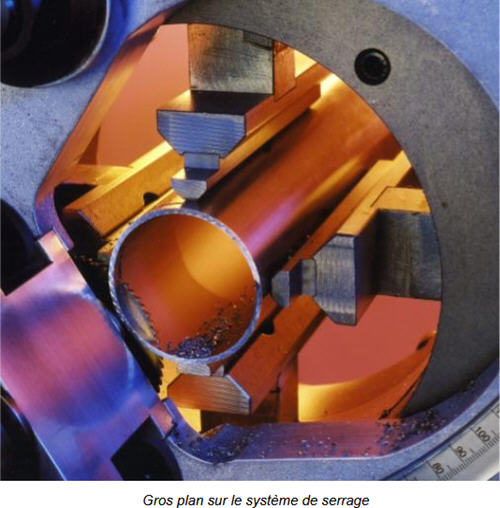

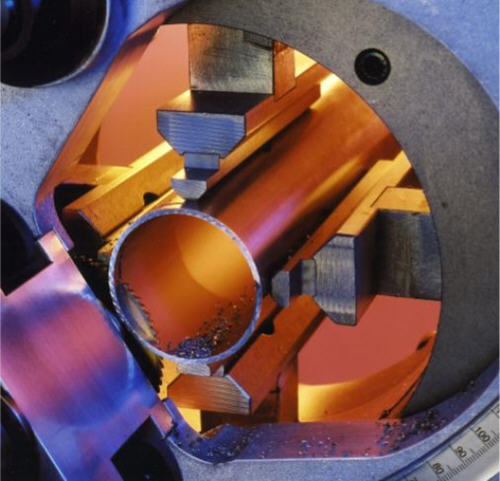

2. ne pas déformer les tubes lors du bridage grâce au système de serrage utilisant 4 mors concentriques

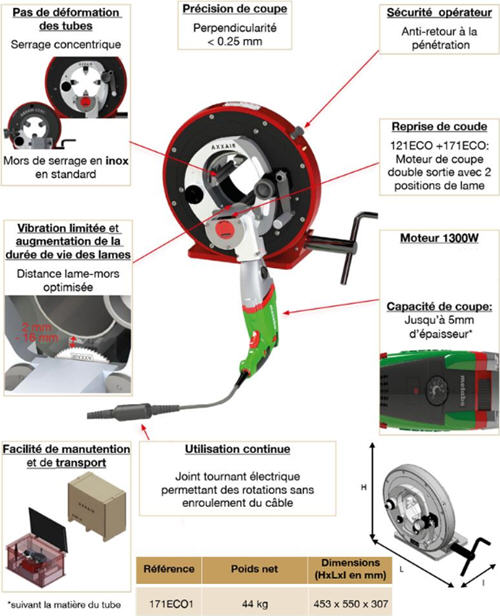

PRÉSENTATION DE LA MACHINE CC171

ÉTAPES D’UTILISATION DE LA MACHINE DE COUPE ORBITALE

Voici un descriptif des étapes d’utilisation de la machine :

1. Insérer le tube dans la machine jusqu’à ce que l’extrémité du tube touche le flanc de la lame de la scie,
2. Brider le tube,
3. Régler la profondeur de pénétration de la lame de la scie,
4. Écarter la lame et débrider le tube,
5. Déplacer le tube jusqu’à la position de coupe,
6. Brider le tube,
7. Mettre en route la scie,
8. Actionner le levier afin que la lame pénètre dans le tube,
9. Tourner le volant afin que la lame de scie tourne autour du tube et le découpe.

OBJECTIFS DU PROJET

La société AXXAIR souhaite améliorer un de ses modèles, la machine de coupe CC171, afin de répondre à 2 demandes de modification de la part de ses clients :

- La machine de coupe Orbitale CC171 coupe des tubes de Ø 70 mm à Ø 170 mm. Les clients constatent que le temps de manipulation pour passer de la configuration pouvant accueillir un tube de Ø 170 mm à celle pouvant accueillir un tube de Ø 70 mm est beaucoup trop long. Ils souhaiteraient que ce temps de manipulation soit inférieur à 45 secondes ;
- De plus, ils souhaiteraient pouvoir utiliser cette machine pour découper des tubes de Ø 70 mm à Ø 20 mm.

Pour répondre à ces demandes clients, le bureau d’étude d’AXXAIR souhaite réaliser les modifications suivantes :

1. Modification de la vis de serrage pour réduire le temps de manipulation à moins de 45 secondes.
2. Conception de mors additionnels amovibles pour pouvoir découper des tubes de Ø 70 mm à Ø 20 mm.
