Système chauffant control PID industriel et open source

publié le 27 Aoû 2026 par Christophe RIEUX

Groupe principal

Description

Système chauffant control PID industriel et open source avec methode autotuning rapide.

1 Introduction :

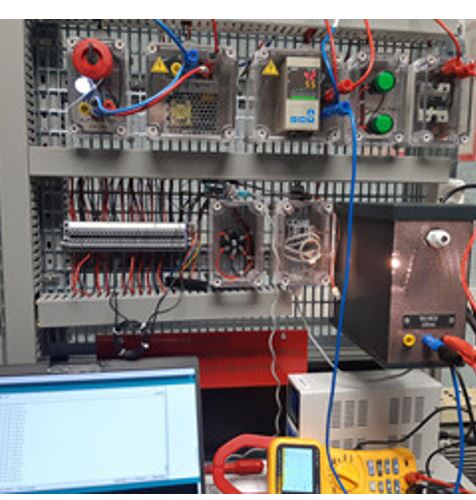

Des collègues de l’enseignement supérieur présentent leurs travaux, menés avec des étudiants en bachelor universitaire de Génie Électrique. Ce document explore la commande et l’automatisation d’un système de chauffage, via différents moyens (contrôleur industriel autonome, microprocesseur), ainsi que son optimisation malgré les non-linéarités.

2 Principe :

Les systèmes chauffant sont nombreux en industrie et en domestique avec des puissances de chauffe saturée. L’article présentera les différentes possibilités de régulation (PWM, angle de phase, hystérésis).

3 – Contexte :

La régulation des processus industriels joue un rôle fondamental dans l’optimisation de la production. Elle permet aux entreprises de réduire les temps de fabrication, de maintenir des consignes précises (comme une température ou une pression), de réaliser des économies d’énergie, d’améliorer la qualité et la sécurité des produits, ou encore de prolonger la durée de vie des équipements. Autant d’atouts qui, combinés, renforcent la compétitivité globale d’une organisation sur un marché exigeant.

Cette discipline est d’ailleurs intégrée dans de nombreux programmes universitaires, notamment dans les filières de Génie Électrique (avec des modules dédiés aux automatismes industriels, aux automates programmables et aux régulateurs), mais aussi en Génie Mécanique, Génie des Procédés, Génie Industriel ou Maintenance. Ces formations soulignent son importance transversale dans l’industrie.

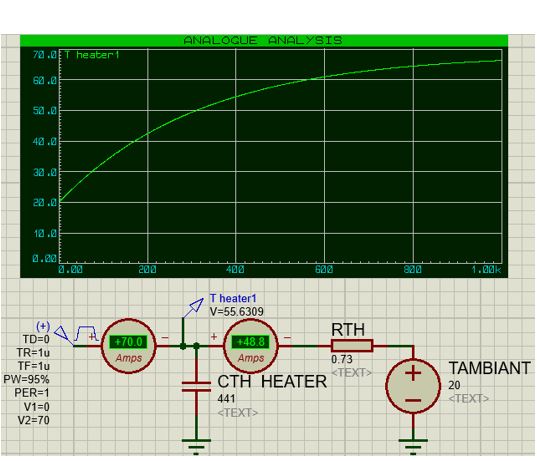

Pour illustrer son enseignement, les systèmes de chauffage sont souvent utilisés comme supports pédagogiques. Bien que leurs constantes de temps longues rendent les essais pratiques en temps réel peu adaptés, ils offrent un cadre idéal pour aborder la modélisation et les simulations. Ces dernières permettent notamment d’optimiser les paramètres des correcteurs (comme les coefficients PID d’un régulateur) avant toute mise en œuvre sur le terrain.

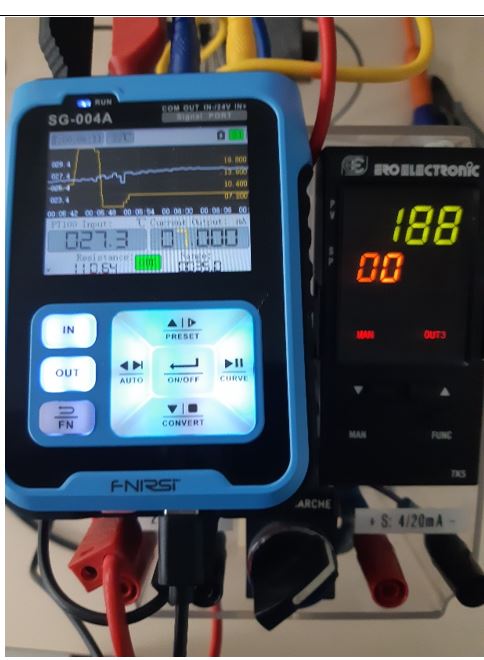

Par ailleurs, l’étude des manuels de régulateurs industriels et la maintenance des systèmes (via des signaux standardisés comme le 4-20 mA) font partie des compétences clés à maîtriser. Ces pratiques aident à anticiper les dysfonctionnements, à configurer des sécurités (seuils d’alarme, arrêts d’urgence) et à comprendre les réactions du système face à des perturbations.
Enfin, dans le cas des systèmes de chauffage, la régulation vise principalement à stabiliser une température cible malgré des perturbations externes variées : fluctuations de la température ambiante, introduction de pièces dans le système, ou encore variations des paramètres en fonction de la chaleur. Une problématique concrète qui illustre parfaitement les enjeux de la régulation industrielle.

Cet article va répondre aux nombreuses questions suivantes :

Quelle est la philosophie les régulateurs industriels ? Comment fonctionnent-ils ?
Existe-t-il plusieurs formes de PID ? Quels sont leurs codes antiwindup et d’autotuning ?
Existe-t-il plusieurs méthodes d’autotuning ?
Comment remplacer un régulateur propriétaire par un régulateur open source ?
Quels sont les outils pouvant simuler le process et le code d’un microcontrôleur ?
Quels sont les outils pouvant confirmer la modélisation du processus et son optimisation ?
Quels sont les principes de régulation ? Quels sont leurs avantages et inconvénients pour faire un choix ?
Comment paramètre-t-on un régulateur logique floue ?

4 – Contenu de la ressource :

Ce document présente une étude approfondie de la modélisation d’un système de chauffage, en explorant deux approches distinctes :

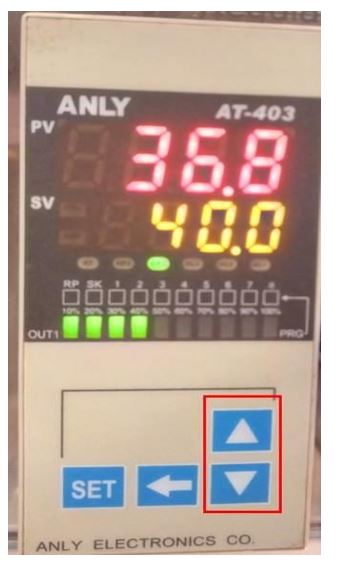

1. L’utilisation d’un régulateur industriel : Cette solution, traditionnellement adoptée dans les environnements professionnels, offre une flexibilité accrue pour s’adapter à une large gamme de processus.
2. L’implémentation d’un microcontrôleur avec un programme open source : Une alternative innovante, permettant une personnalisation poussée et une maîtrise totale des algorithmes de régulation.

Avec l’évolution technologique, les régulateurs industriels ont vu leurs fonctionnalités se multiplier, rendant leur paramétrage de plus en plus complexe. Cette flexibilité, bien que bénéfique pour répondre à des besoins variés, introduit une difficulté majeure : le réglage fin et précis du système. En conséquence, il devient ardu d’assurer un contrôle optimal du processus de chauffage, notamment pour des applications nécessitant une grande précision ou des ajustements fréquents.
