Épreuves EP1, EP2 : juin

Ce sujet s'apuie sur la construction d’un pavillon T5, 5 rue des Fleurs 56300 Pontivy

Maître d’ouvrage : M. et Mme. Dupond

Maître d’oeuvre : Cabinet "Pondi Architecture DPLG" 16 rue d’Auvergne 56300 Pontivy

Descriptif du projet :

• Au rez-de-chaussée : une grande pièce salon, salle-à-manger et cuisine, une chambre, un cellier, un WC et une salle d’eau.
• A l’étage : un bureau, deux chambres, une salle de bains et un WC.

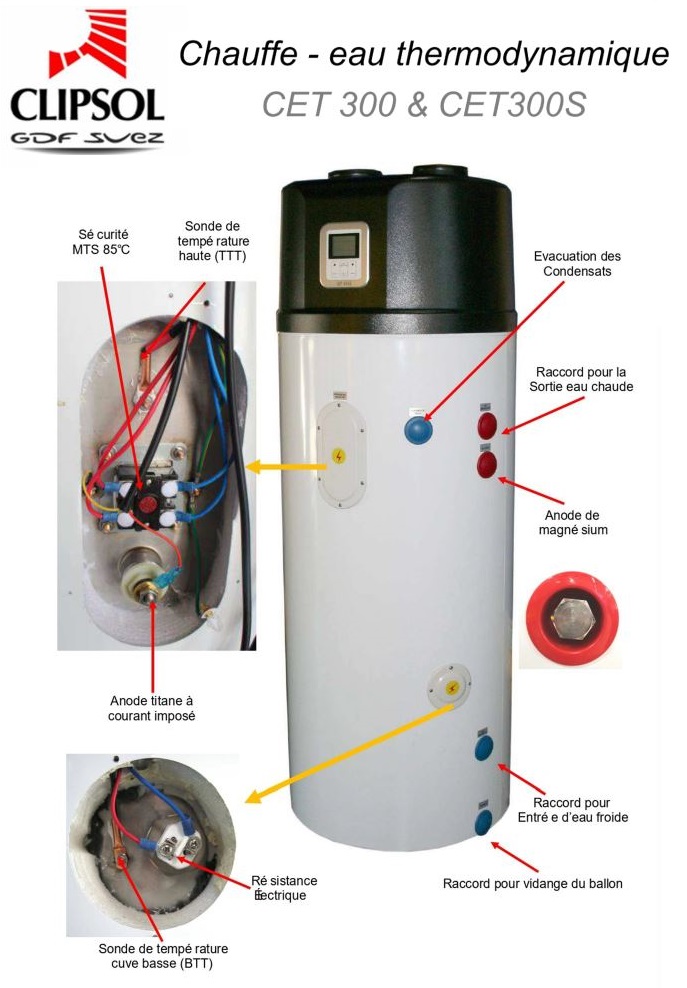

La production d’eau chaude sanitaire est assurée par un ballon thermodynamique installé au sol dans le garage.
Le ballon est raccordé à l’air ambiant de la pièce et est destiné aux usages douches et bains.

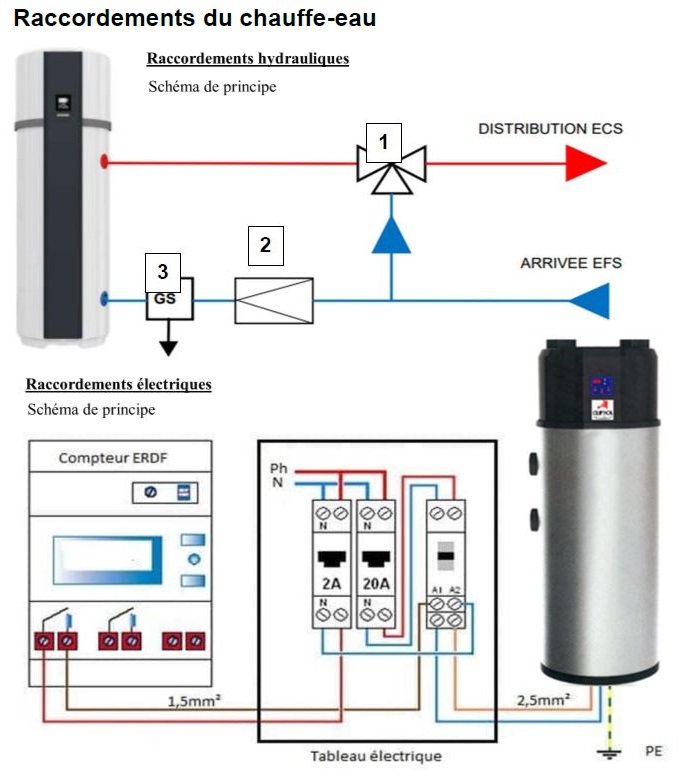

Un groupe de sécurité est installé sur le branchement d’eau froide du ballon.
Un réducteur de pression est posé à l’entrée de l’eau froide et la pression de distribution ne dépasse pas 3 bars sur le réseau.
L’eau chaude en sortie du ballon thermodynamique passe par un mitigeur thermostatique (symbolisé par un Té ¾ TAG) avant d’alimenter en ECS l’évier du cellier.
La vidange est réalisée en tube PVC Ø40, un Ø40 pour le siphon de machine à laver et un Ø32 pour l’évacuation du ballon thermodynamique.
La distribution de l’eau mitigée est assurée uniquement dans le cellier.

ÉPREUVE EP1

• Situation 1 : Gestion des déchets et exploitation de la fiche sécurité
  • Étude 1 : Gestion des déchets sur le chantier
  • Étude 2 : La sécurité sur le chantier
• Situation 2 : Recherche et exploitation de données numériques
  • Étude 1 : Les appareils sanitaires
  • Étude 2 : La fixation des supports de tuyauteries
• Situation 3 : Étude de la production d’eau chaude sanitaire
  • Étude 1 : Le principe de fonctionnement de la production d’eau chaude sanitaire
  • Étude 2 : Les caractéristiques de la production d’eau chaude sanitaire
• Situation 4 : Raccordement électrique du ballon
  • Étude 1 : Raccordement électrique de la production d’eau chaude

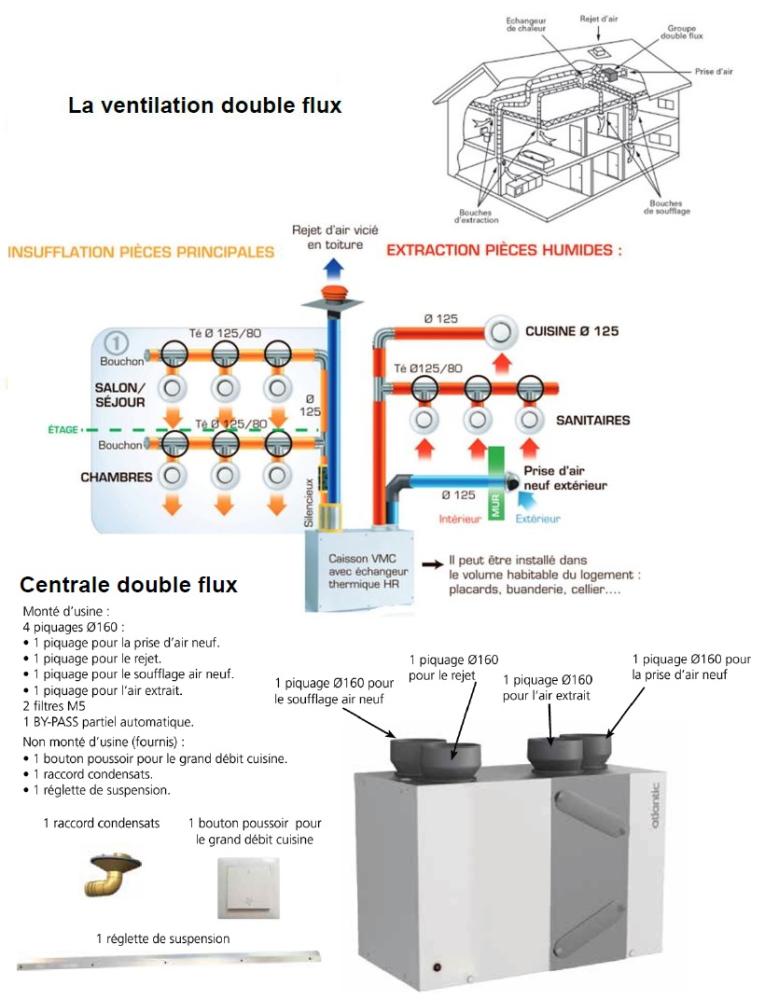

• Situation 5 : La ventilation double flux
  • Étude 1 : Le principe de fonctionnement de la ventilation double flux
  • Étude 2 : Les caractéristiques de la VMC

ÉPREUVE EP2

Le chantier du pavillon de monsieur et madame Dupond a débuté.

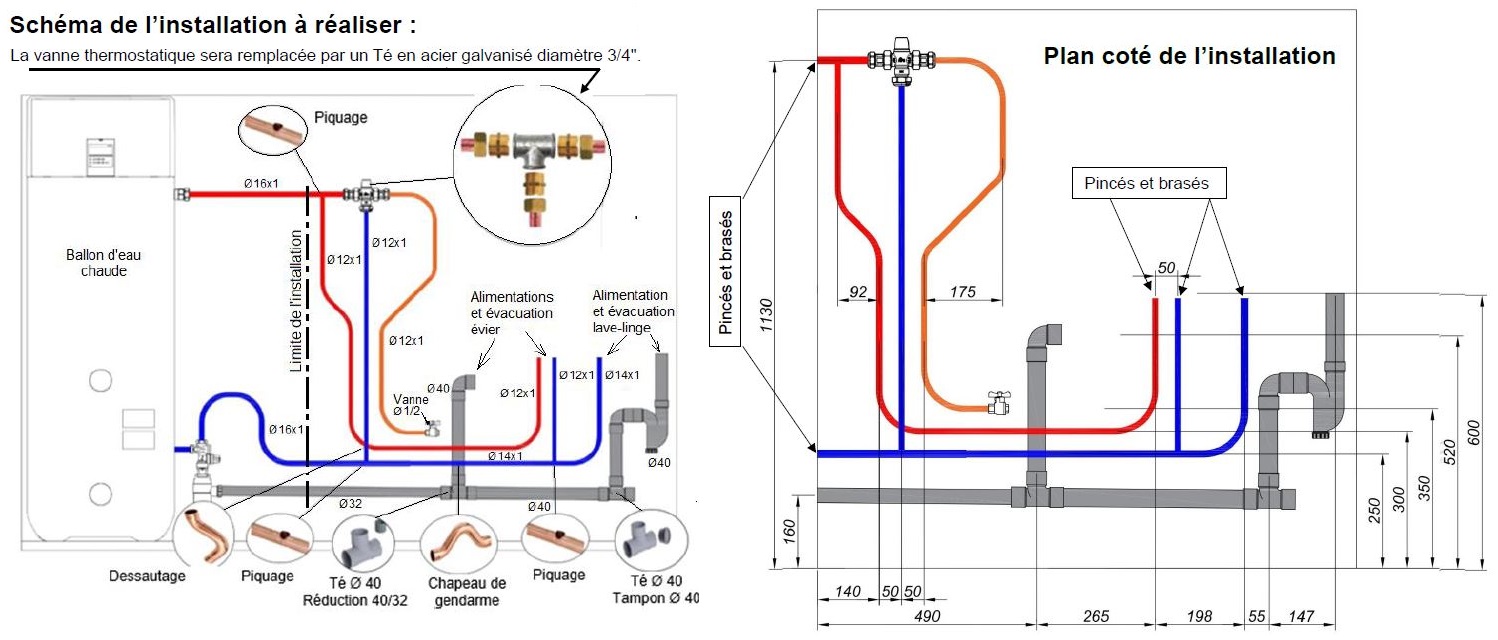

Votre employeur vous demande de réaliser l’alimentation en EFS et ECS ainsi que l’évacuation des eaux usées des différents appareils sanitaires du cellier.

L’épreuve comprend deux phases indépendantes :

• Phase de préparation : Elle se déroule pendant la première heure de l’épreuve.
• Phase de réalisation : Elle se déroule après la phase de préparation, durant les 14 heures restantes.
