Épreuves EP1, EP2, EP3 : juin

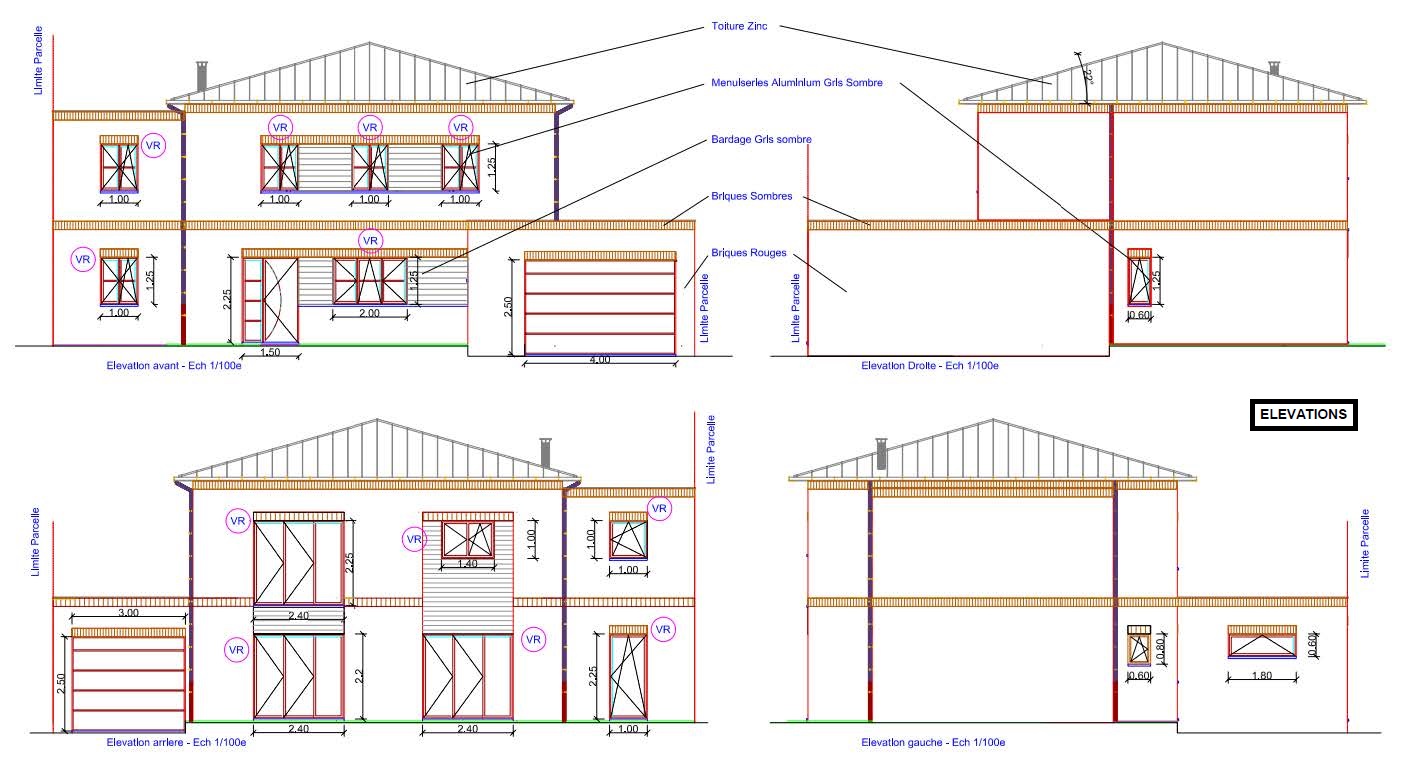

Ce sujet a pour support la construction d’une maison individuelle.

Menuiseries extérieures :

• Les menuiseries seront en aluminium de couleur (RAL) 7016EM et certaines seront équipées de volets roulants de la même couleur,
• Les profilés seront à rupture de pont thermique,
• En partie basse, il y aura une pièce d’appui avec la récupération des eaux de condensation et évacuation de ces mêmes eaux sur l’extérieur, retombant sur une bavette, du même RAL que les menuiseries, assurant l’étanchéité et l’habillage des pièces d’appui,

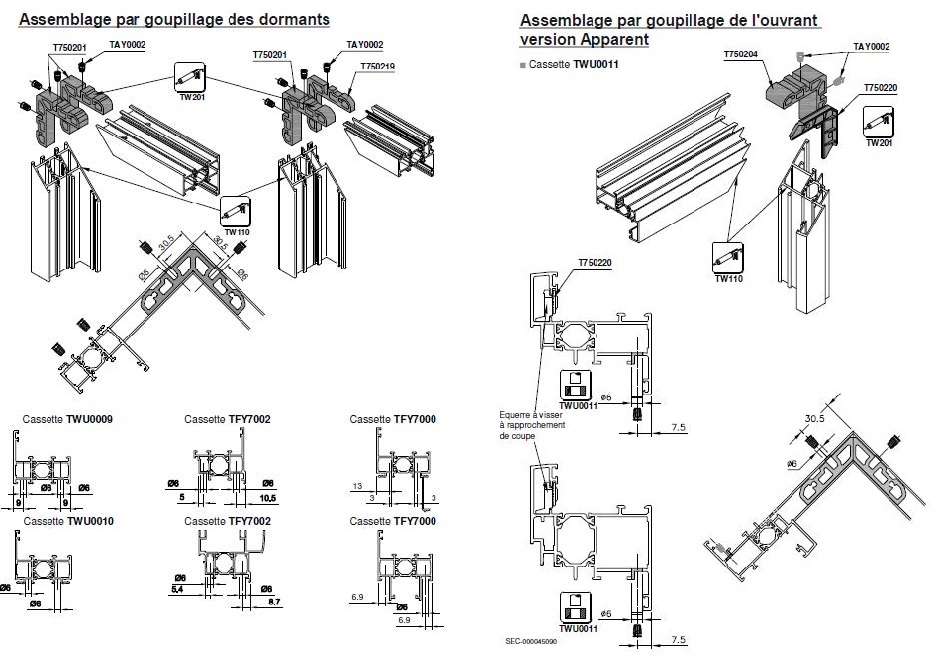

• L’assemblage des profilés dormant et ouvrant se fera avec des vis ou des goupilles et l’étanchéité entre les coupes se fera avec un mastic élastomère,
• Toutes les ouvertures des menuiseries se feront avec des crémones adaptées pour les oscillo-battants ainsi que des crémones identiques pour les ouvertures à la française et les soufflets,
• Les crémones seront positionnées au milieu du montant de l’ouvrant,
• Les vitrages seront doubles, claires et de composition 4 / 16 / 4.

ÉPREUVE EP1

• Étude 1 : Faire l’inventaire des menuiseries de l’habitation complète
• Étude 2 : Réaliser une fiche de débit
• Étude 3 : Réaliser une mise en barre
• Étude 4 : Contrôler les approvisionnements
• Étude 5 : Calage d’un vitrage

ÉPREUVE EP2

L’entreprise qui vous emploie réalise les menuiseries extérieures ainsi que quelques éléments de miroiterie.

• Activité 1 : Fabrication d'une fenêtre une fenêtre à soufflet aux dimensions de L800 x H500 :
  • Débiter, usiner et assembler les profilés ;
  • Mettre en place le vitrage 4/12/4 clair ou similaire (en fonction de la disponibilité du centre) ;
  • Poser les joints et les accessoires ;
  • Débiter et ajuster les éléments d’habillage de la fenêtre ;
  • Débiter, usiner et assembler les profilés.

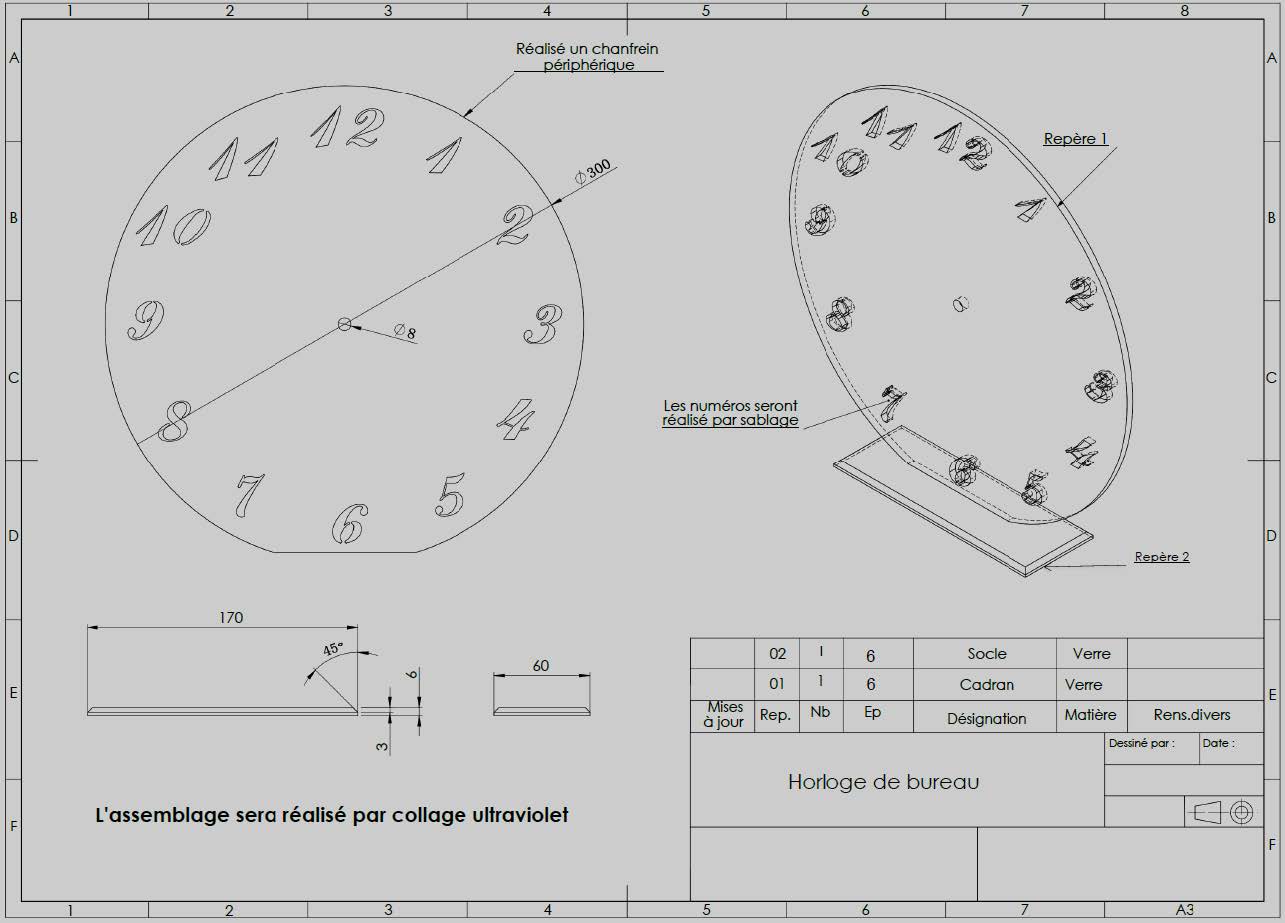

• Activité 2 : Le collège de votre ville vous demande de réaliser le prototype d’une horloge de bureau pour les classes de technologie.

ÉPREUVE EP3

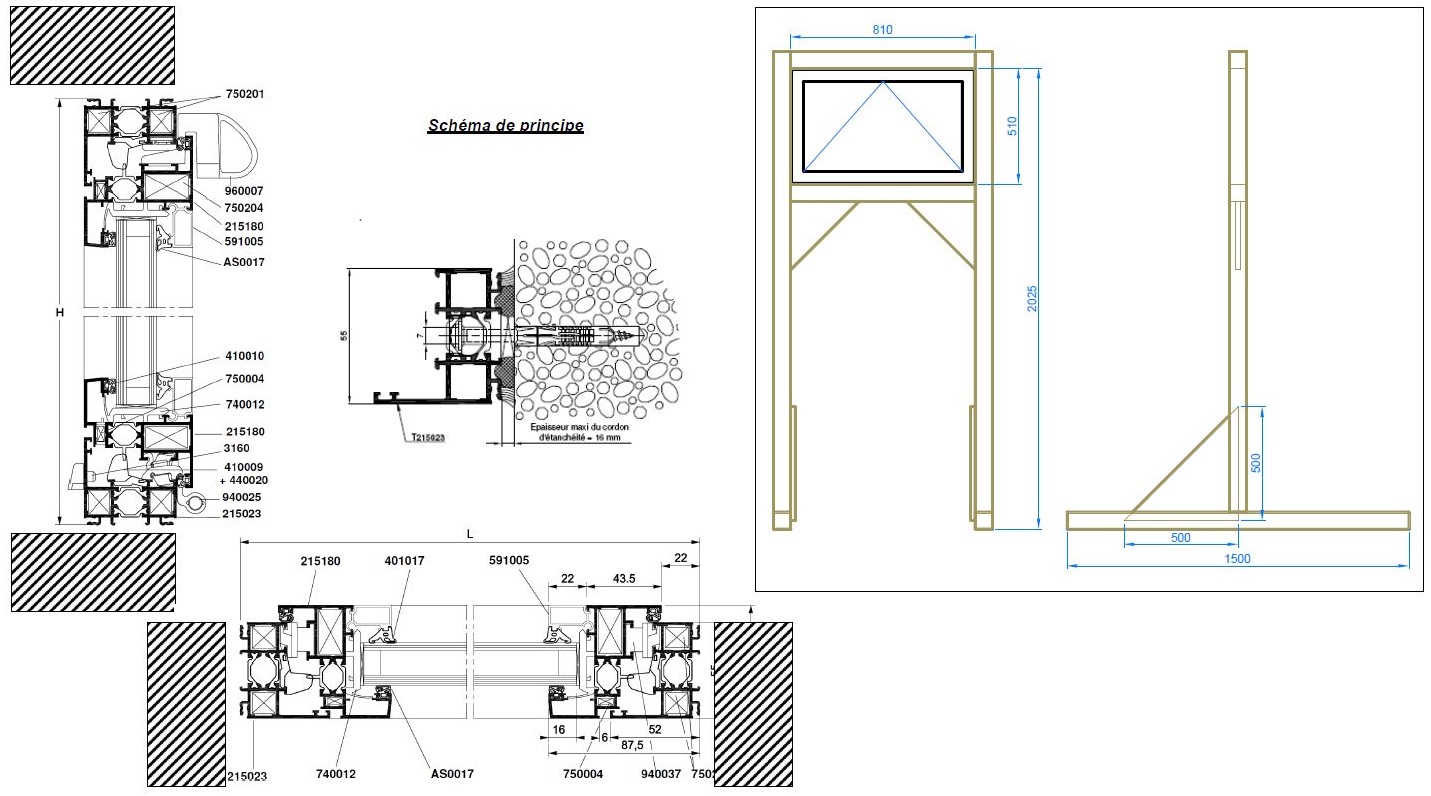

Vous devez poser et assurer l’étanchéité de la fenêtre à soufflet :

• Pose en tunnel ;
• Au nu intérieur ;
• Etanchéité par mastic obturateur sur fond de joint.
