Épreuves EP1, EP2, EP3 : juin

publié le 07 oct 2025 par José PAUTREL

Groupe principal

Description

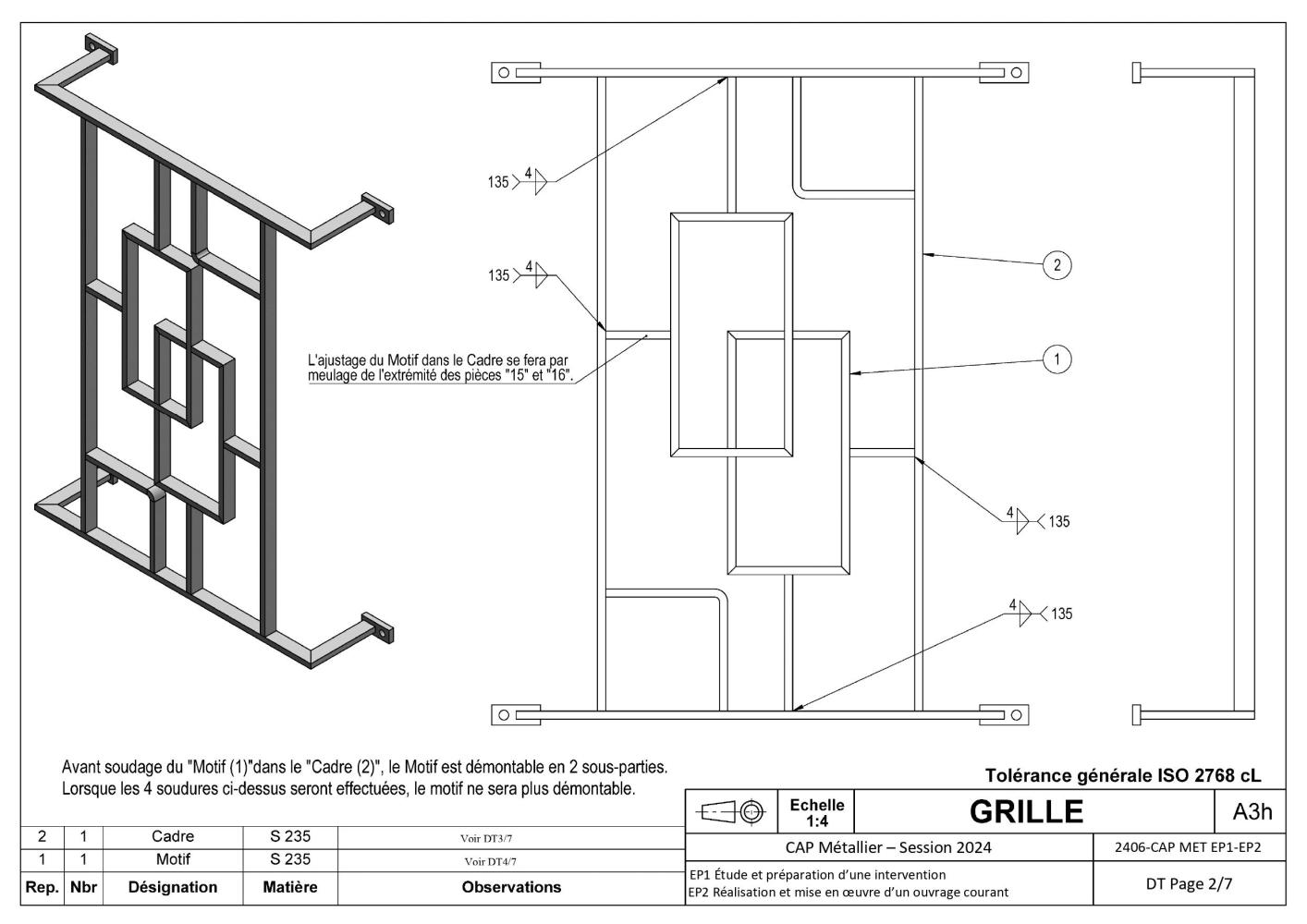

Ce sujet s'appuie sur la réalisation d'un grille de défense ouvragée.

ÉPREUVE EP1

Thème 1 : Repérage des éléments de la grille
Thème 2 : Inventaire des éléments de la grille

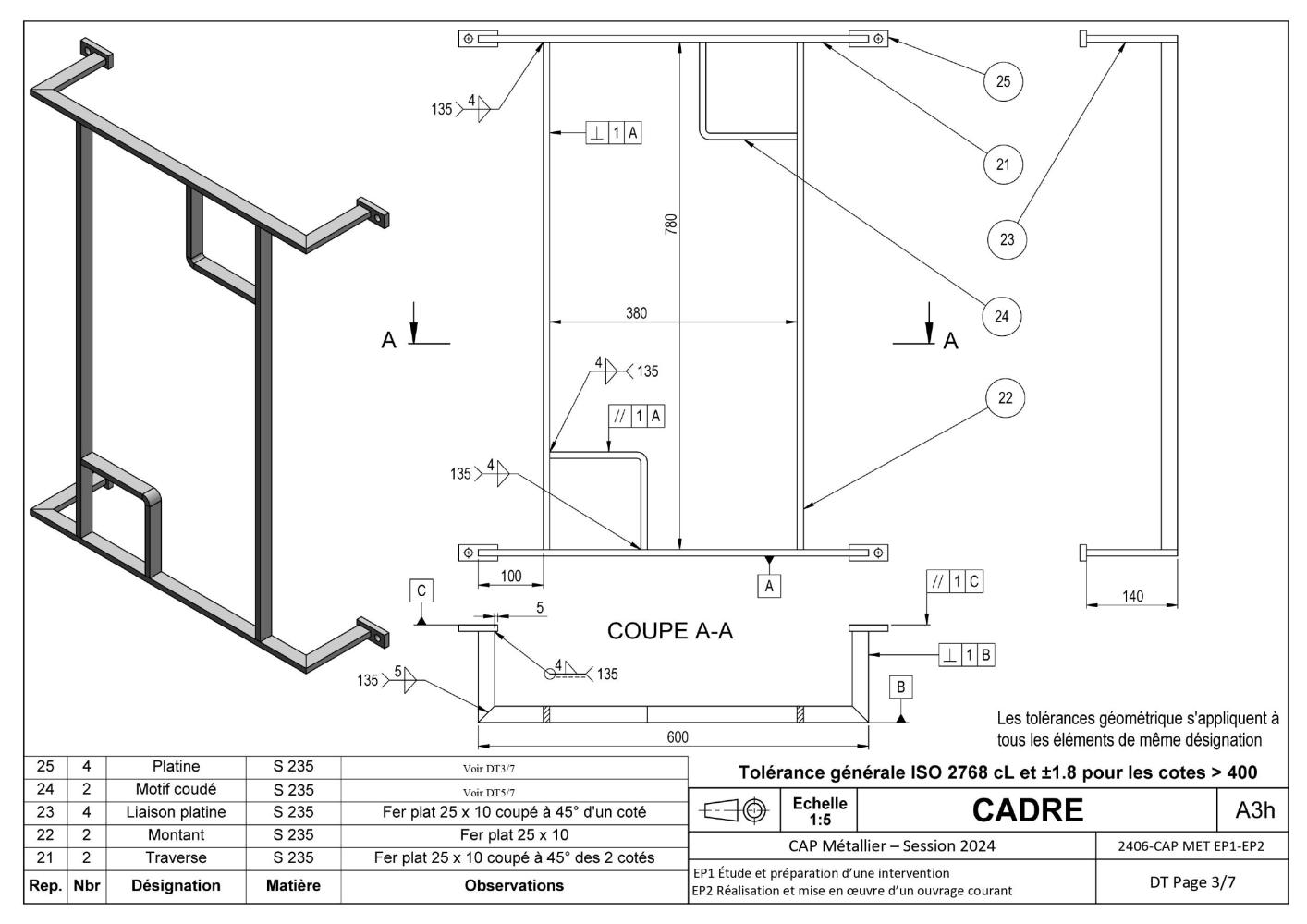

Thème 3 : Information sur les dimensions du « Cadre »
Thème 4 : Étude des tolérances géométriques
Thème 5 : Étude des symboles de soudure
Thème 6 : Prendre connaissance d’une consigne technique
Thème 7 : Transmission d’informations
Thème 8 : Dessin de définition
Thème 9 : Réglage perforateur
Thème 10 : Préparation de l’installation
Thème 11 : Fixation de la grille (1/2)
Thème 12 : Fixation de la grille (2/2)
Thème 13 : Préparation du poste de travail
Thème 14 : Décodage des pictogrammes de sécurité
Thème 15 : Travail en hauteur
Thème 16 : Prévention des risques professionnels

ÉPREUVE EP2

Une entreprise a reçu la commande d’une grille décorative dont le modèle est présenté dans le dossier technique. Pour cette réalisation, on doit respecter les caractéristiques dimensionnelles et ensuite, on effectuera l’installation de cet ouvrage sur une façade donnée.

On demande :

De réaliser l’étude préliminaire en salle dans le temps imparti.
D’organiser le poste de travail pour pouvoir évoluer en toute sécurité.
De réaliser les différents débits en respectant la feuille de débit et d’effectuer les chanfreins indiqués sur les plans de fabrication.

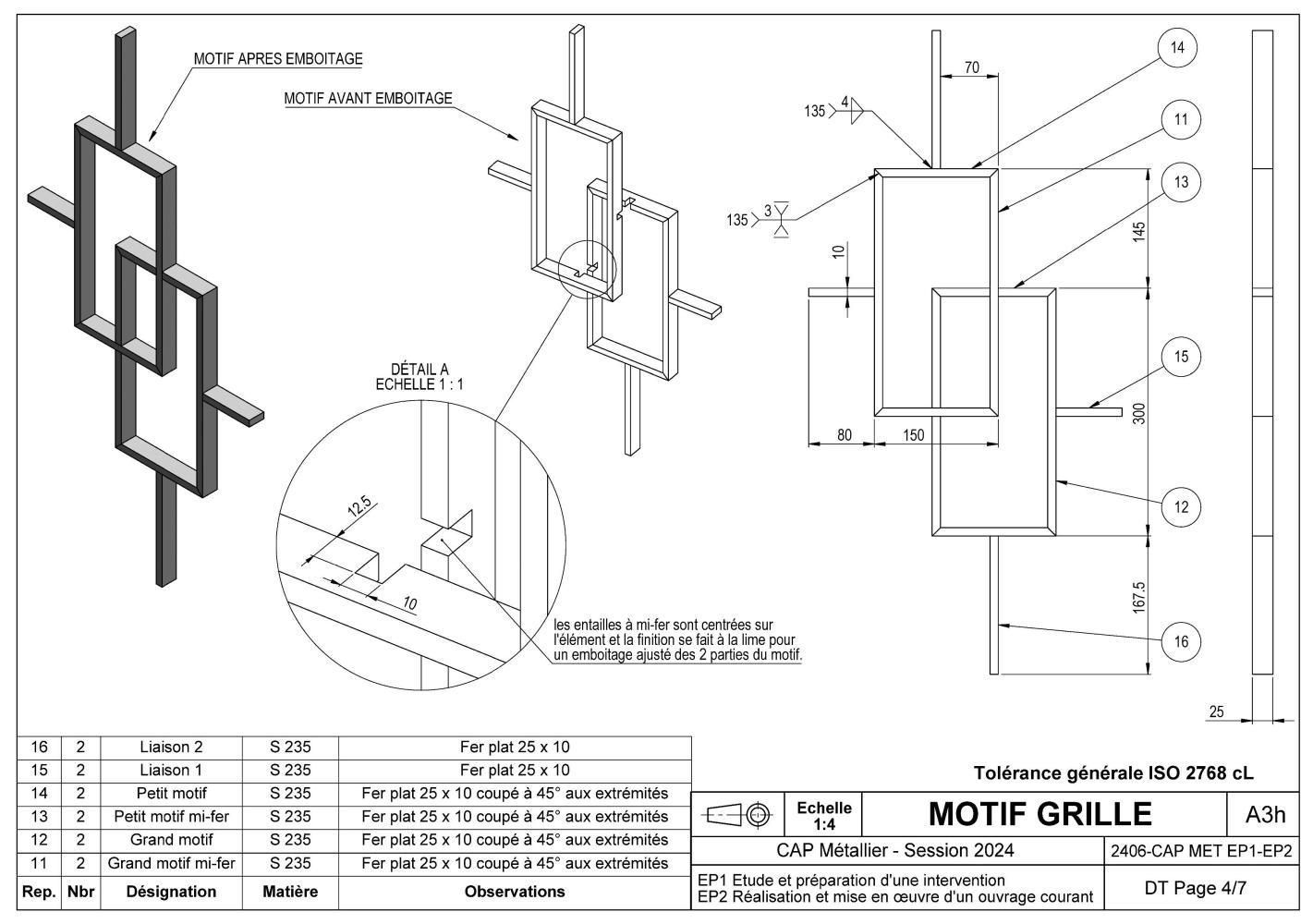

De réaliser le traçage et la découpe des mi-fers sur les pièces repère 11 et 13.
De réaliser les perçages sur les platines repère 25.
D’assembler suivant les spécifications sur les plans.
De faire les finitions (meuler uniquement les soudures à plat, les soudures d’angles ne seront pas meulées pour la notation).
D’installer l’ouvrage sur le site et de compléter la fiche d’intervention.
- tracer au crayon la réservation sur le mur (rectangle de 500 x 800 de haut) en respectant les aplombs. ;
- positionner et cheviller la grille centrée sur le tracé, aussi bien sur l’axe horizontal que sur l’axe vertical ;
- sécuriser totalement l’intervention ;
- compléter la fiche d’intervention.
De respecter les règles de sécurité (utiliser les EPI et les EPC).
De ranger l’outillage et de nettoyer le poste de travail.
