Épreuves EP1, EP2, EP3

Ce sujet a pour support un chantier situé à Vannes (Morbihan) en Zone 2 situation exposée, zone des vents 3.

• Nature des travaux : Le travail consistera en la fourniture et la pose de tous les matériaux nécessaires à l’étanchéité et l’évacuation des eaux pluviales.
• Échafaudages :
  • Fourniture et pose d’échafaudage homologué par une entreprise spécialisée, répondant aux normes de sécurité, ainsi que tous les accessoires nécessaires au montage et maintien, garantissant une parfaite.
  • Stabilité et une totale protection pour tous les personnels sur le chantier.
• Support des matériaux de couverture :
  • Fourniture et pose de voliges.
  • Entraxe des fermettes 0.60m.
  • Débordement de toit 0.20 m.

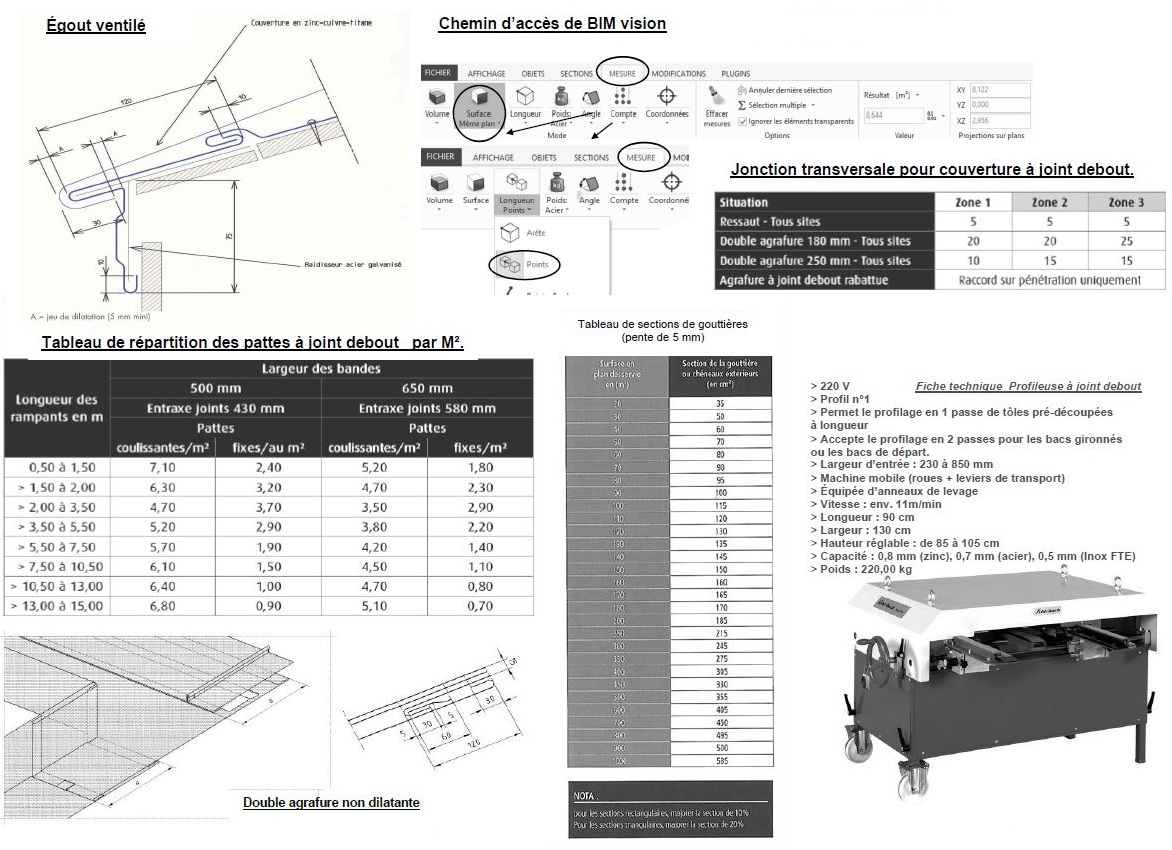

• Couverture à joint debout :
  • Fourniture et pose de bacs zinc naturel 0.65 mm ép, largeur 500 mm profilés type 1.
  • Faîtage : ventilé, type double pente VM 941.
  • Égout : bande ventilé type VM.
  • Arêtier : joint couché, tasseau d’arêtier de 60 mm.
• Recueil et évacuation :
  • Gouttière ½ ronde en zinc, élément de 4 m.
  • Pose de tuyau de descente en zinc, éléments de 2 m, pose sur colliers avec bagues soudées.

ÉPREUVE EP1

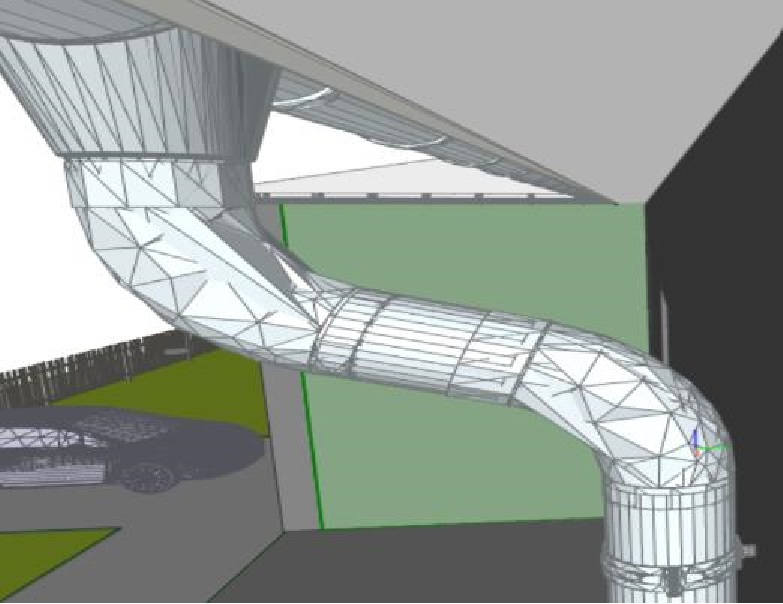

Cette épreuve consiste en une étude de la façade NORD avec les deux fenêtres de toit, à l'aide du dossier technique et de la maquette numérique fournie.

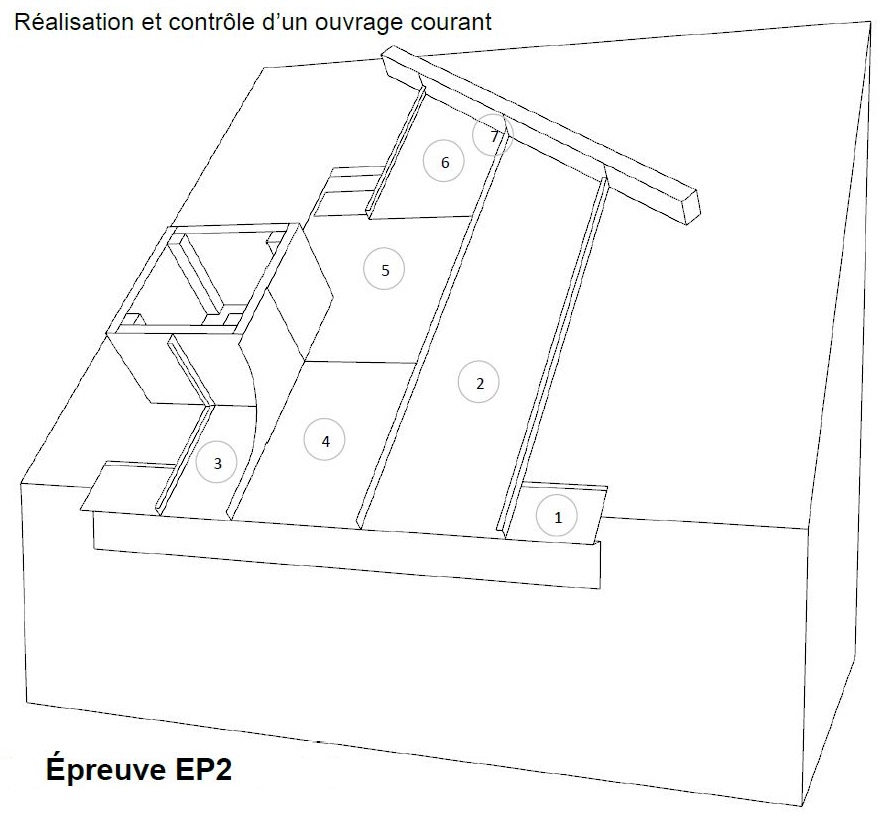

ÉPREUVE EP2

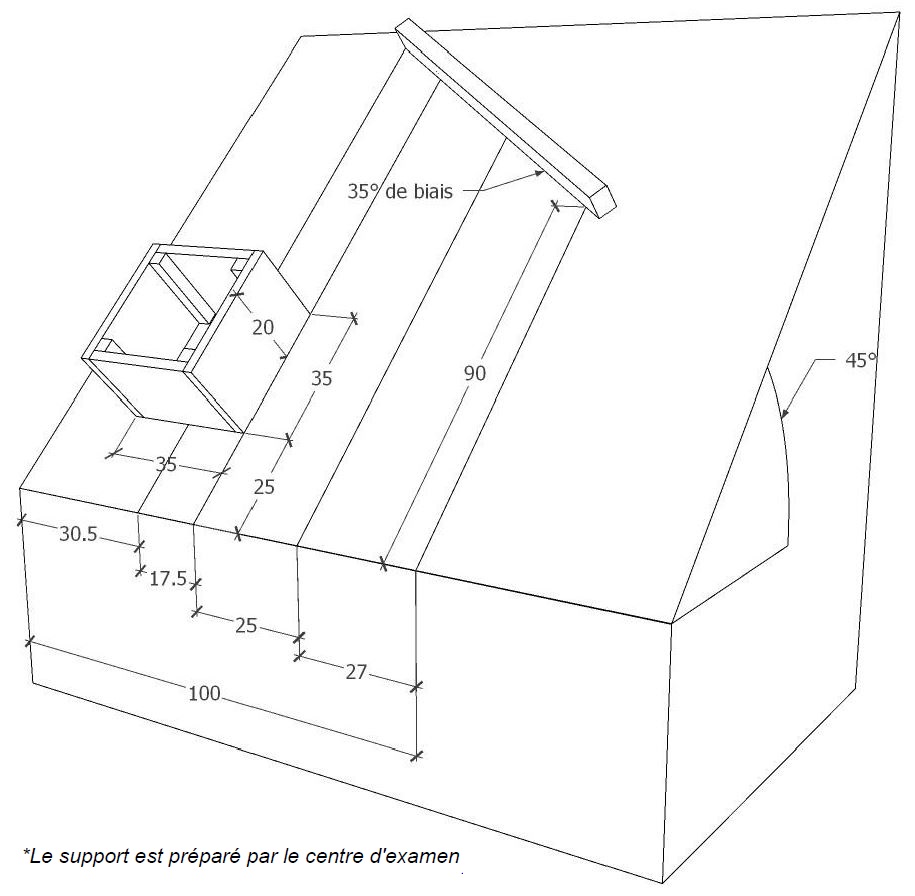

Cette épreuve consiste en la réalisation des travaux suivants :

• 1 - Pose d’une bande d’égout ventilé y compris raidisseurs et pattes.
• 2 - Façonnage, pose et fixation d’un bac en joint debout mâle/mâle :
  • égout de type languette étirée ;
  • raccord contre l’arêtier à coin de mouchoir dans l’attente d’un coulisseau de tête.
• 3 - Façonnage, pose et fixation d’un bac en joint debout mâle/mâle :
  • égout de type languette étirée ;
  • raccord contre la costière de type grisonne ;
  • raccord entre les bacs 3 et 4 en joint continu agrafés.
• 4 - Façonnage, pose et fixation d’un bac en joint debout femelle/femelle :
  • égout de type languette étirée ;
  • raccord entre les bacs 3 et 4 en joint continu agrafés.
  • raccord entre les bacs 4 et 5 par simple recouvrement y compris pince.
• 5 - Façonnage, pose et fixation d’un derrière indépendant :
  • raccord entre les bacs 4 et 5 par simple recouvrement y compris pince et maintenu à la base par patte(s) rabattue(s) ; 4
  • raccord entre les bacs 5 et 6 par double agrafure (recouvrement en fonction du DTU) ;
  • le coté gauche du derrière indépendant à l’arrière de la costière reste en attente sans pli ni pince.
• 6 - Façonnage, pose et fixation d’un bac en joint debout mâle/femelle :
  • raccord entre les bacs 5 et 6 par double agrafure (recouvrement en fonction du DTU) ;
  • égout en attente d’une languette rabattue ;
  • raccord contre l’arêtier à coin de mouchoir dans l’attente d’un coulisseau de tête.
• 7 - Façonnage et pose d’un coulisseau de tête contre l’arêtier.

ÉPREUVE EP3

Cette épreuve consiste en la présentation orale du dossier et des questions sur le rapport d'activités
