Épreuve écrite - Concours Général des Métiers - TCI - Session 2023

publié le 15 Sep 2023 par Jean-Christophe DUCHATEAU

Groupe principal

Description

Travail demandé

Le sujet est composé de 2 études distinctes

Partie A : Étude du sous-ensemble Cuve SE 200.

Contexte

Une commande du principal client de la société dans laquelle vous travaillez vient d’être validée.

Vous devez préparer la fabrication de 150 ensembles séparateurs.

Données :

Le modèle volumique « Ensemble séparateur.easm ».
Le tutoriel e-Drawings.
Les documents ressources numériques.
Le dossier technique.

Partie B : Étude du sous-ensemble Châssis SE 100.

Contexte

Une commande du principal client de la société dans laquelle vous travaillez vient d’être validée.

Problématique : Déplacer l’ensemble séparateur.

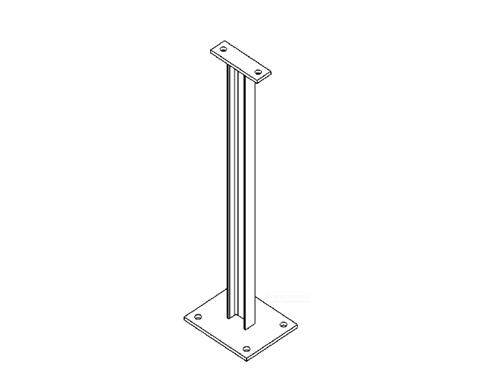

On vous demande de remplacer les 6 pattes support châssis Rep. 110, par des pieds SE 400 composés d’un montant pied Rep. 401 en U 40x20x4, une platine supérieure Rep. 402 et une platine inférieure Rep. 403, sur lesquelles vous devez positionner des roulettes.

Vous devez d’abord vérifier si le châssis est correctement dimensionné pour réduire le nombre de pieds à 4, puis dimensionner et choisir les roulettes qui conviendront.
