Épreuve E51 - BTS CIM - Juin 2006 - Toutes académies

Support de l'épreuve :

Cette épreuve prend pour support d'étude un appareil grand public permettant de thermosouder les poches plastiques appelé "Hermetic'Bag".

Durée de l'épreuve :

4 heures d'épreuve écrite de coefficient : 2

Descriptif du contenu de l'épreuve :

Accès rapide à la lecture du sujet.

Les candidats ont à traiter :

• La reconception de formes dans l'arrière de l'appareil et la redéfinition du bouchon.
• Le choix de matériau à l'aide de copies d'écran issues du logiciel CES.
• L'étude préliminaire d'un moule d'injection plastique pour une nouvelle solution (avec modification des formes de la pièce).

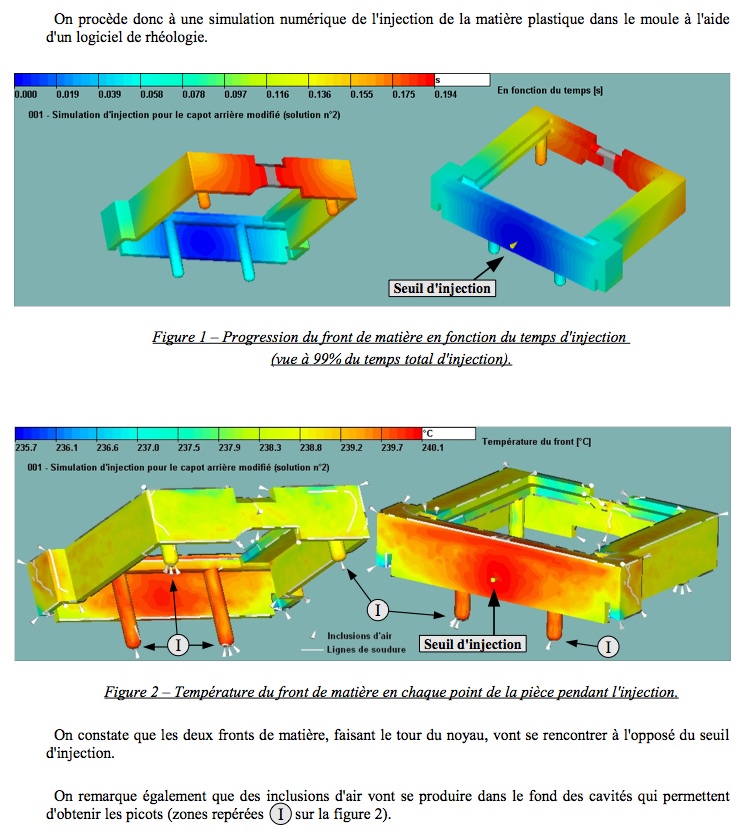

• L'étude de rhéologie pour une des solutions de moulage proposée.
• La conception d'un système mécanique pour obtenir une cinématique particulière dans une des solutions de moulage proposée.
• Une étude comparative entre deux solutions proposées pour le moulage :
  1. d'un point de vue technique.
  2. d'un point de vue économique (coût, rentabilité).
• La modification de formes dans l'avant de l'appareil et dans le capot pour permettre l'assemblage par vis auto-taraudeuses.

Auteur du sujet :

Le lycée du Pays de Soule de Cheraute à MAULÉON (64).
