Épreuve E4 - BTS IPM - juin 2014

SUPPORT DE L'EPREUVE

L’entreprise Faure Herman située à la Ferté-Bernard est présente dans trois grands secteurs d’activité : l’industrie pétrolière, l’aéronautique et les industries chimiques et agroalimentaires.
Elle conçoit, fabrique et commercialise des débitmètres pour le comptage des liquides à l’aide de compteurs à turbine ou à ultrasons.

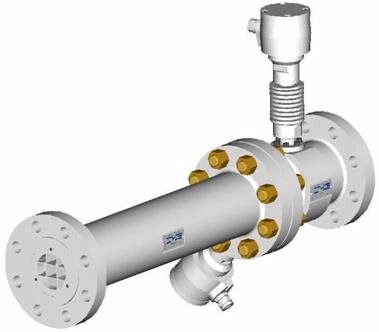

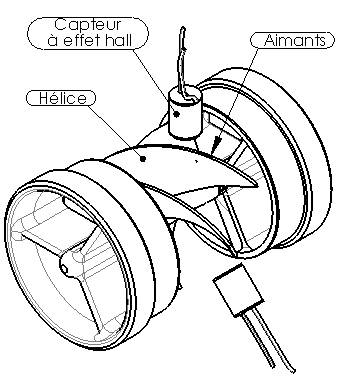

Le produit support de l’étude est un débitmètre à turbine appartenant à une famille de produits comprenant 10 références de diamètre allant de 25 jusqu'à 300 mm et s’installant sur une canalisation. Le débitmètre comporte une hélice que le fluide fait tourner. Des aimants placés à sa périphérie génèrent des impulsions électriques à chaque tour, permettant ainsi le comptage de débit ou de volume. L’hélice est guidée en rotation par 2 paliers lisses.

DESCRIPTION DU CONTENU

Le sujet comporte deux parties proposant 13 problèmes indépendants :

Partie 1 - Étude de la relation "Produit - Procédé - Processus prévisionnel"

•     Problème 1 : Identifier les éléments et les fonctions du produit
•     Problème 2 : Décrire le processus d’assemblage
•     Problème 3 : Choisir un moyen d’assemblage
•     Problème 4 : Définir le principe d’un outillage d’assemblage
•     Problème 5 : Choisir le matériau de l’hélice
•     Problème 6 : Comparer les procédés de fabrication du corps

Partie 2 - Spécification technique

•     Problème 7 : Interpréter les spécifications
•     Problème 8 : Choisir des outils de coupe
•     Problème 9 : Définir les caractéristiques d’un moyen de production
•     Problème 10 : Définir graphiquement un outillage
•     Problème 11 : Choisir une solution d’outillage porte-pièce
•     Problème 12 : Définir le mandrin de reprise
•     Problème 13 : Justifier l’aptitude à l’emploi de la colle
