Épreuve E3 - BTS FEE option D - juin 2013

ÉTUDE DES INSTALLATIONS – OPTION D
Durée : 4 heures  Coefficient : 4

Présentation générale :

Espace Génie Climatique d’un centre de formation.

Cet espace est composé au rez-de-chaussée de 3 secteurs :

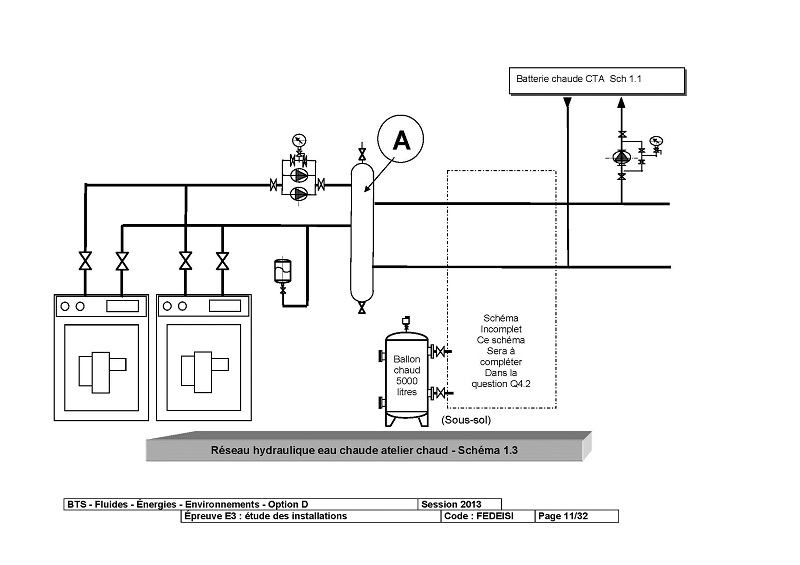

- l’atelier de production d’eau chaude : « Chaud » ;

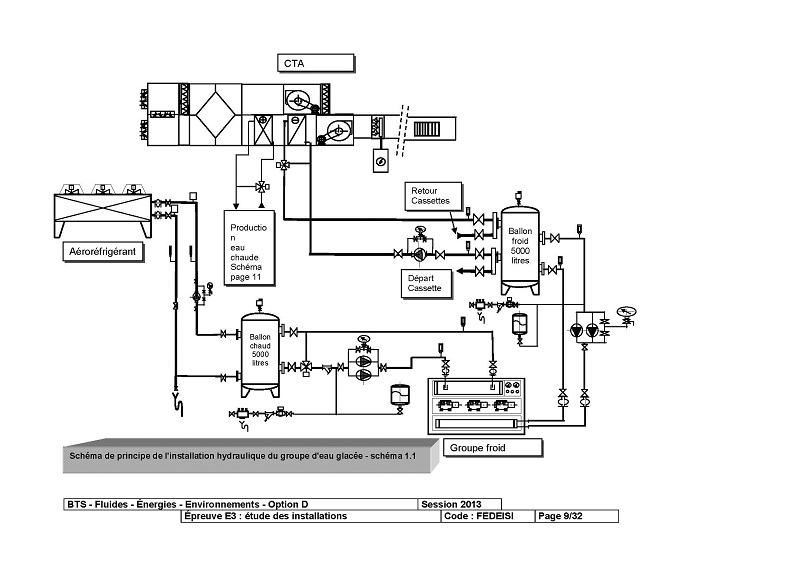

- l’atelier de climatisation : « CTA et Groupe d’eau glacée» ;

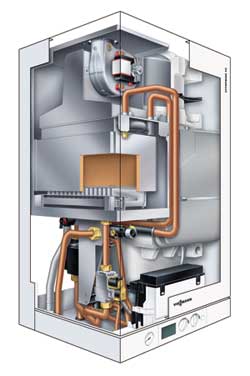

- l’atelier chaudières murales.

L’ambiance de ces 3 secteurs est conditionnée au moyen des équipements suivants répartis dans les différents ateliers :
- 1 CTA (été-hiver des 3 secteurs) ;
- 1 Groupe d’eau glacée (été-hiver des 3 secteurs) ;
- 2 chaudières (en hiver : chauffage des secteurs chaud et climatisation) ;

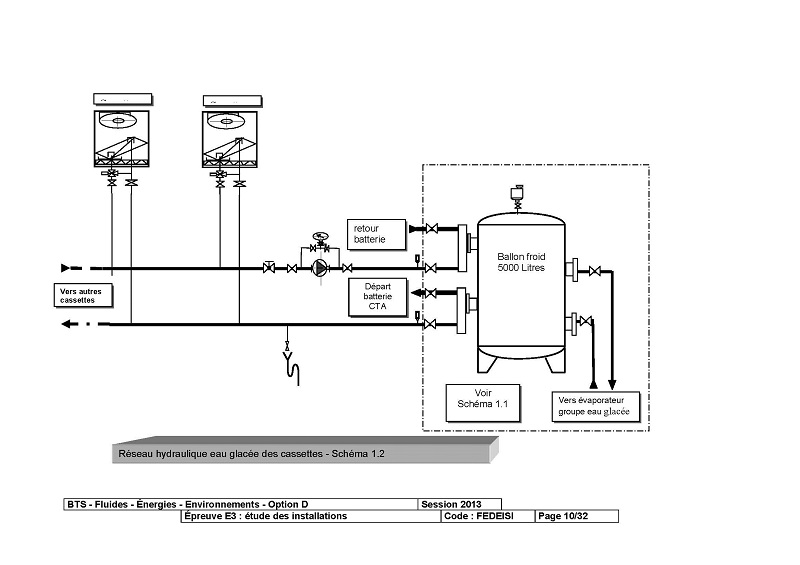

- des cassettes (en été : climatisation du secteur chaudières murales, en hiver l’eau « chauffage » produite par ces chaudières murales assure grâce à un banc pédagogique de radiateurs, la température de 20°C).

Au sous-sol sont disposés 3 ballons accumulateurs :
- 2 ballons d’eau chaude N°1 et N° 2 ;
- 1 ballon d’eau glacée N°3.

Ces trois ballons accumulateurs permettent dans les périodes hors saison d’utiliser à des fins pédagogiques les installations.
Un aéroréfrigérant est implanté en toiture.

L'étude porte sur:

Partie 1 : étude de la production frigorifique, 4 questions,
Partie 2 : aéroréfrigérant, 9 questions,
Partie 3 : centrale de traitement d’air, 4 questions,
Partie 4 : chauffage, 5 questions,
