Épreuve E2 - Bac Pro Traitements des matériaux - juin 2018

Mise en situation

L’entreprise.

L’entreprise « Cadpub » est un atelier de sous-traitance dans le secteur de l’objet publicitaire; elle travaille pour divers clients.

Elle est équipée de moyens de production automatisés en traitements de surface, soit au tonneau soit au cadre. Depuis sa création, cette entreprise s'est engagée dans une politique environnementale forte.

La société traite aussi des objets de camping et de loisirs nature. Elle est équipée pour traiter les supports en acier, aluminium et titane.

Les possibilités de traitement de l’entreprise.

Les traitements de cette société se divisent en deux grandes activités qui sont l’anticorrosion et la décoration. Elle dispose des traitements de surface suivants :

• revêtements électrolytiques de cuivre alcalin ;
• revêtements électrolytiques de laiton alcalin ;
• revêtements électrolytiques de cuivre acide ;
• revêtements électrolytiques de nickel brillant ;
• revêtements électrolytiques de zinc nickel ;
• revêtements électrolytiques de zinc alcalin ;
• traitements d’anodisation sulfurique ;
• revêtements électrolytiques de nickel de Wood ;
• revêtements électrolytiques d’argent ;
• trois étuves de dégazage avec gestion informatique des temps ;
• cinq cuves de tribofinition et deux cabines de projection d’abrasif.

La pièce support de l'étude.

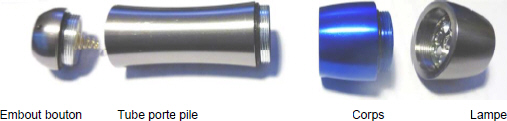

Il s'agit d'une lampe de poche pour campeurs et randonneurs. Elle est réalisée entièrement en aluminium par une entreprise voisine.

La pièce se décompose comme suit :

Le traitement réalisé.

Les pièces doivent subir le traitement de surface suivant :

• l'embout bouton ainsi que le tube porte pile et la lampe recevront un dépôt de 15 microns de cuivre et 20 microns de nickel ;
• le corps subira un traitement de 12 microns d'anodisation et sera coloré.

L'unité de production

La société dispose toutes ses lignes de traitement de la façon suivante :

• le chargement et le déchargement se font de chaque côté de la ligne ;
• les postes de dégraissage chimique sont tous doublés ;
• chaque bain est suivi d'un rinçage statique ;
• chaque rinçage statique est suivi d'un rinçage cascade contre courant à 2 postes.

Questions

Le sujet comporte 7 séries de questions:

1 Définition du substrat et du revêtement.
2 Spécificités de l’anodisation.
3 Détermination des paramètres des traitements.
4 Les contraintes à lever pour les traitements.
5 Définition de la gamme de fabrication.
6 Prévention des risques.
7 Contrôle des revêtements.
