Épreuve E2 - Bac Pro PM Décolletage - juin 2011

SUPPORT DE L'ÉPREUVE

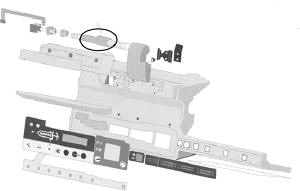

La pièce sur laquelle est basée cette étude est le fourreau came d’un appareil médical appelé «  Pousse seringue ».
Cet appareil délivre une dose précise à intervalle  régulier lors du traitement d’un patient.
Le fourreau came permet justement le guidage du poussoir agissant sur le piston de la seringue afin d’avoir toujours la même course.

DESCRIPTION DU SUJET

On propose au candidat, après analyse des données techniques, de répondre à une série de questions :

• Réorganiser les opérations sur FAO.
• Placer l’origine programme sur les 3 vues de la broche principale.
• Rechercher le porte plaquette et la plaquette de l’outil T1 permettant le tronçonnage.
• Rechercher les paramètres de coupe liés à l’usinage de l’outil T1.
• Calculer des paramètres de coupe pour la fraise 3 Tailles.
• Déterminer la course de l’outil
• Déterminer le temps Technologique.
• Choisir le mode de travail.
• Calculer la puissance de travail nécessaire pour l’ébauche.
• Étudier l’opération en fonction du poste.
• Étudier le temps de cycle.
• Étudier le temps réel de coupe des deux baïonnettes à l'aide de l'outil T33
