Épreuve E2 - Bac Pro ICCER - métropole juin 2026

Bac Professionnel ICCER

E2 : Préparation d'une intervention

SESSION métropole juin 2026

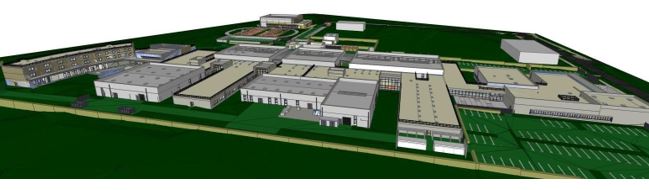

Rénovation de la chaufferie d’un centre de formation .

Contexte de l'étude :

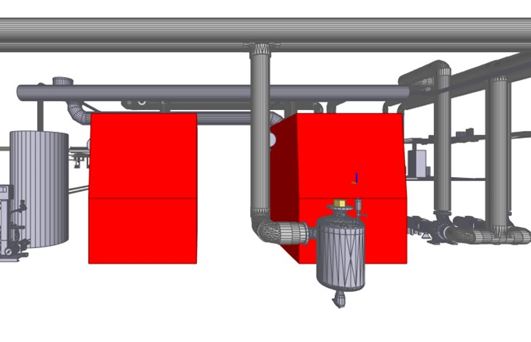

Le sujet concerne la rénovation de la chaufferie d’un centre de formation du bâtiment. Il s’agit notamment de remplacer les chaudières au fioul existantes par des chaudières au gaz à condensation. Vous interviendrez donc dans le local chaufferie du centre de formation afin de préparer la réalisation, la mise en service, les travaux d’amélioration de l’efficacité énergétique et le dépannage de l’installation.

Étude demandée :

• Problématique 1 : Préparation à la réalisation de l’installation.

Activité 1 : Prendre connaissance des dossiers relatifs aux opérations à réaliser.

Contexte : Vous êtes chargé de prendre en charge le dossier de préparation des travaux d’installation de la chaufferie. Vous devez définir la fonction de certains de ses composants et relever des caractéristiques.

Activité 2 : Exploiter les données techniques : recherche et collecte des informations techniques en lien avec les équipements à installer.

Contexte : Afin de préparer l’implantation et le raccordement des chaudières, votre employeur vous demande de collecter certaines informations à partir de la documentation technique de la chaudière et du Cahier des Clauses Techniques Particulières « CCTP ».

Activité 3 : Prendre connaissance des tâches en fonction du planning des autres intervenants et planifier l’intervention..

Contexte : Vous devez organiser et programmer votre intervention et notamment compléter le planning prévisionnel du remplacement des chaudières existantes au fioul par les chaudières au gaz à condensation. Vous devez tenir compte des impératifs techniques, des autres corps de métier et de la livraison du matériel.

Activité 4 : Exploiter les données techniques pour le raccordement électrique des chaudières.

Contexte : Votre employeur vous demande d’effectuer le raccordement électrique des chaudières. Vous devez identifier les caractéristiques électriques, l’indice de protection et leurs puissances électriques.

Activité 5 : Analyser et exploiter les données techniques pour l’implantation des équipements.

Contexte : Afin de vérifier que les côtes des dégagements minimums soient bien respectées autour des chaudières, votre employeur vous demande de dessiner sur le schéma de la chaufferie et à l’échelle l’implantation des chaudières à l’emplacement prévu.

Activité 6 : Choisir et vérifier les matériels, les matériaux, les équipements et l’outillage nécessaires. Analyser les risques en lien avec les opérations à réaliser.

Contexte : Dans le but d’installer les deux chaudières et de réaliser la boucle de Tickelman sur le départ chauffage, vous devez, avant votre intervention, dresser la liste de l’outillage, de la matière d’œuvre, des équipements de manutention et des équipements de protection nécessaires aux opérations à réaliser.

Problématique 2 : Préparation à la mise en service de l’installation.

Activité 7 : Prendre connaissance des opérations à effectuer.

Contexte : Après la mise en place et le raccordement des chaudières, il faudra déterminer les différentes étapes de la mise en service de l’installation.

Activité 8 : Analyser et exploiter les données techniques d’une installation.

Contexte : Lors de la mise en service de l’installation, vous devrez vérifier que la pompe double (circulateur primaire) est adaptée au débit de la chaudière (réseau primaire).

Problématique 3 : Préparation à des travaux d’amélioration de l’efficacité énergétique.

Activité 9 : Installation d’un compteur d’énergie dans la chaufferie, afin de suivre et maîtriser la consommation d’énergie pour le chauffage.

Contexte : Après la mise en place et le raccordement des nouvelles chaudières gaz à condensation, vous devez effectuer le raccordement hydraulique du compteur d’énergie à brides qui devra se situer sur le retour radiateurs juste avant la bouteille de découplage.

Problématique 4 : Préparation à des travaux de dépannage.

Activité 10 : Remplacement des pompes doubles primaires au départ des chaudières.

Contexte : Dans le cadre de l’exploitation du centre de formation, après avoir effectué la mise en service de la chaufferie, vous constatez un défaut sur l’une des pompes doubles du réseau primaire (sorties chaudières). Après vérification, il s’avère que le modèle de pompes doubles installé ne correspond plus aux besoins de l’installation. Votre entreprise est en charge d’effectuer le remplacement des deux pompes doubles primaires (sorties chaudières).
