Épreuve d'admissibilité - Concours Général des Métiers - TCI - Session 2025

Mise en situation

Les dépoussiéreurs cycloniques sont conçus pour nettoyer l'air pollué par des poussières sèches d'une taille supérieure à 5 µm. Ils appartiennent au groupe des appareils à vide (ventilateur radial).

Le processus d'extraction est basé sur le principe de la force centrifuge et la poussière précipitée s'accumule dans des conteneurs placés sous le cyclone.

Travail demandé

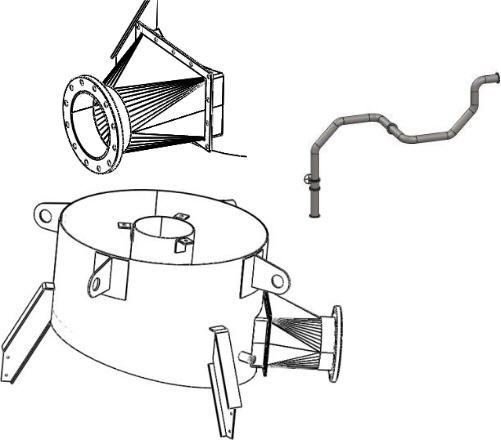

Le sujet est composé de 3 études distinctes :

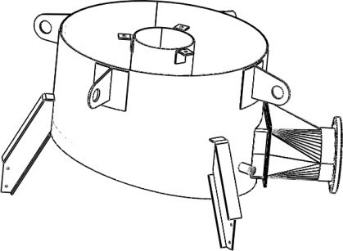

• Étude A : Étude de redimensionnement du déversement supérieur et de l'ensemble collecteur du tamis SE1.
• Étude B : Étude de l'élingage du déversement supérieur cyclone SE1 + SE2.
• Étude C : Étude de tuyauterie SE4.

Étude A

Contexte : Une commande du principal client de la société dans laquelle vous travaillez vient d’être validée.

Vous devez préparer la fabrication de 10 déversements supérieurs.

Étude B

Contexte : Le service maintenance a signalé un problème de bouchon au niveau du déversement supérieur cyclone (SE1 + SE2).

Il vous est demandé de concevoir un système de levage pour faciliter le démontage.

Il est prévu de fabriquer un palonnier pour permettre un levage équilibré et en sécurité.

Étude C

Contexte : Suite au remplacement du collecteur du déversement supérieur, il a été décidé d'augmenter le diamètre de sortie produit. Vous êtes en charge de la réalisation de la préparation de la tuyauterie effectuée en amont et de dessiner un plan isométrique.
