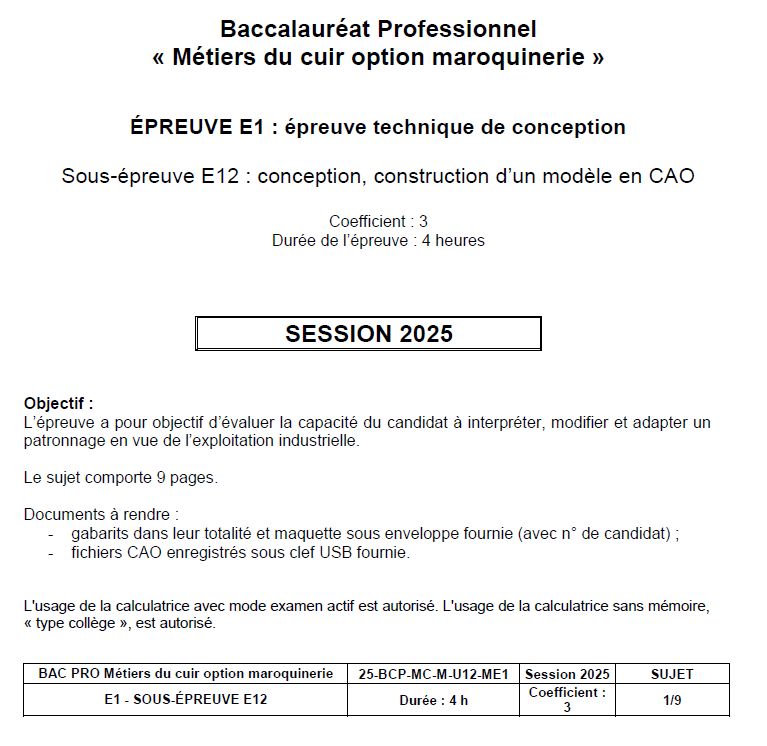

E12 - Bac Pro MMC – Maroquinerie – 2025

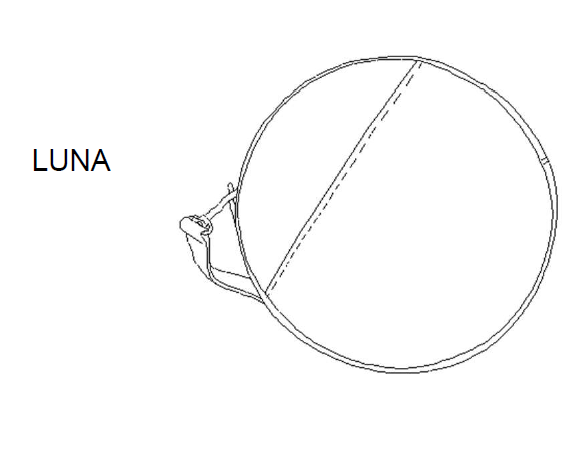

La maison « Mon sac en cuir » s’est dotée d’une machine à découpe automatisée. Elle souhaite informatiser les données de son produit phare le sac LUNA.

Pour cela, il faut réaliser les gabarits nécessaires à la fabrication du sac ainsi qu’une maquette afin d’en vérifier l’exactitude.

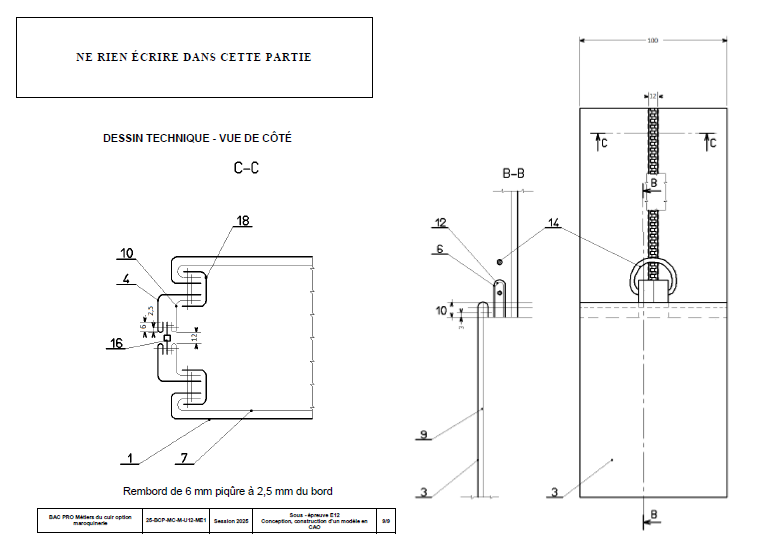

À l’aide du dossier technique et du patron plan (fichier numérique « LUNA PATRON PLAN »), réaliser les activités suivantes :

Activité n°1 : Réaliser en CAO l’ensemble des gabarits utiles à la réalisation du prototype.

Après ouverture du patron plan (fichier numérique « LUNA PATRON PLAN »), réaliser les activités suivantes :

1- Extraire les éléments suivants : face, dos et poche plaquée ;

2- Effectuer le calcul de périmètre nécessaire à la réalisation du fond Cavour et des bandes FAG (rappel de la formule dans le dossier technique) en utilisant le patron plan fourni ;

3- tracer les gabarits sur CAO du fond Cavour et des bandes FAG ;

4- Définir et tracer les valeurs d’assemblage et de rembord ; effectuer tous les pointages et crantages nécessaires (face/dos, poche plaquée, fond Cavour et bandes fermeture à glissière) ;

5- enregistrer le travail : nom de fichier « LUNA – N° de candidat » ;

6- Préparer les gabarits pour exporter les différents éléments afin d’effectuer la coupe numérique (graduation ou variante) ;

7- Découper les gabarits (face, dos, poche plaquée, fond cavour et bandes FAG).

Activité n°2 : Contrôler et exploiter les gabarits

1- Afin de vérifier et valider les gabarits, réaliser la maquette de l’ensemble face, dos, poche plaquée, fond Cavour, bandes fermeture à glissière.

2- Modifier ces derniers si nécessaire et enregistrer le travail sous le nom « LUNA2- N° de candidat ».

La ressource comporte :

• Le sujet au format pdf.
• Fichier numérique « LUNA PATRON PLAN »

Compétences terminales évaluées

C1.3 Réaliser et/ou exploiter des gabarits

C1.3.1 Réaliser l’ensemble des gabarits utiles à la réalisation du prototype en CAO

C1.3.2 Contrôler et exploiter des gabarits
